Digitales Ein-/Ausgangsmodul UBK
16E/16A
9.1

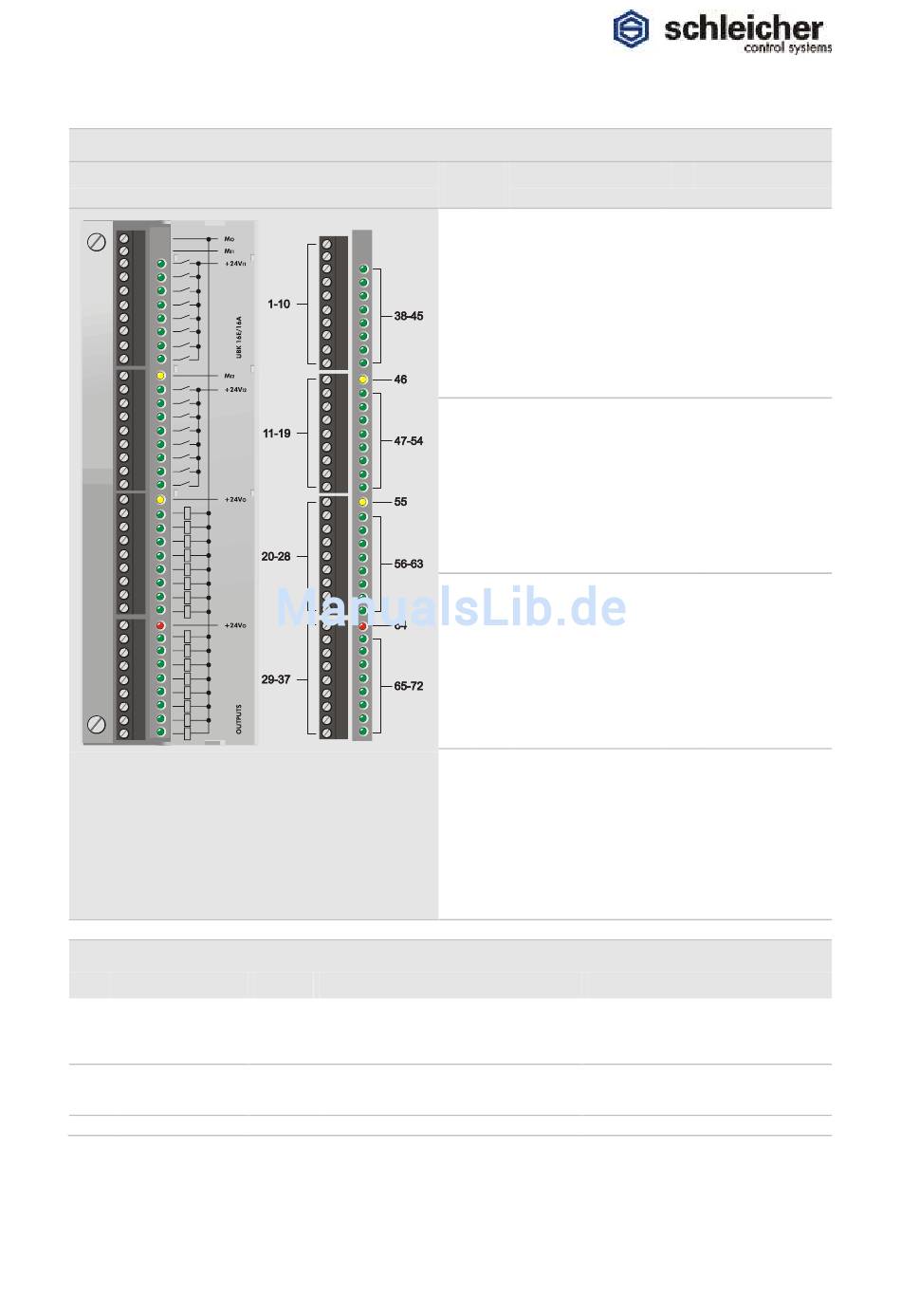

Anzeige- und Anschlusselemente UBK 16E/16A
LED-Anzeigen und Klemmenbelegung UBK 16E/16A
LED-Anzeigen
LED Bezeichnung
46
MOD.ACCESS
55
Power
64
Error
Betriebsanleitung XCx 700 | Version 03/13
Farbe
an
gelb
fehlerfreier Zugriff
Die LED kann auch regelmäßig oder
ungegelmäßig blinken oder flackern. Ein
Blinkimpuls zeigt je einen CPU-Zugriff.
gelb
24V-Versorgung an allen 4 Gruppen
verfügbar
rot
Gruppensummenstrom >8A
Gruppe
Klemme
und Nr.
1
1
M (Out)
2
M (In0..In7)
3
In0
4
In1
5
In2
6
In3
7
In4
8
In5
9
In6
10
In7
2
11
M (In8..In15)
12
In8
13
In9
14
In10
15
In11
16
In12
17
In13
18
In14
19
In15
3
20
+24V (Out0...Out7)
21
Out0
22
Out1
23
Out2
24
Out3
25
Out4
26
Out5
27
Out6
28
Out7
4
29
+24V (Out8...Out15)
30
Out8
31
Out9
32
Out10
33
Out11
34
Out12
35
Out13
36
Out14
37
Out15
aus
Modul defekt
Steuereinheit im STOP-Mode
nicht programmiert
24V-Versorgung fehlt mindestens an
einer Gruppe oder Masseanschluss
fehlt
Kein Überstrom
Nr. LED
38
LED In0
39
LED In1
40
LED In2
41
LED In3
42
LED In4
43
LED In5
44
LED In6
45
LED In7
46
LED Modul Access
47
LED In8
48
LED In9
49
LED In10
50
LED In11
51
LED In12
52
LED In13
53
LED In14
54
LED In15
55
LED POWER
56
LED Out0
57
LED Out1
58
LED Out2
59
LED Out3
60
LED Out4
61
LED Out5
62
LED Out6
63
LED Out7
64
LED ERROR
65
LED Out8
66
LED Out9
67
LED Out10
68
LED Out11
69
LED Out12
70
LED Out13
71
LED Out14
72
LED Out15
39
