Schritt 3: Installieren der Speichermodule

Vor dem Installieren der Speichermodule beachten Sie folgende Warnung:
1. Wenn die DIMM LED an ist, installieren/entfernen Sie die Module nicht aus der Fassung.
2. Bitte merken Sie sich, dass das DIMM Modul aufgrund der einen Kerbe nur in eine Richtung
VORSICHT
passen kann; eine falsche Orientierung verursacht eine unsachgemäße Installation. Bitte
ändern Sie die Einführungsrichtung.

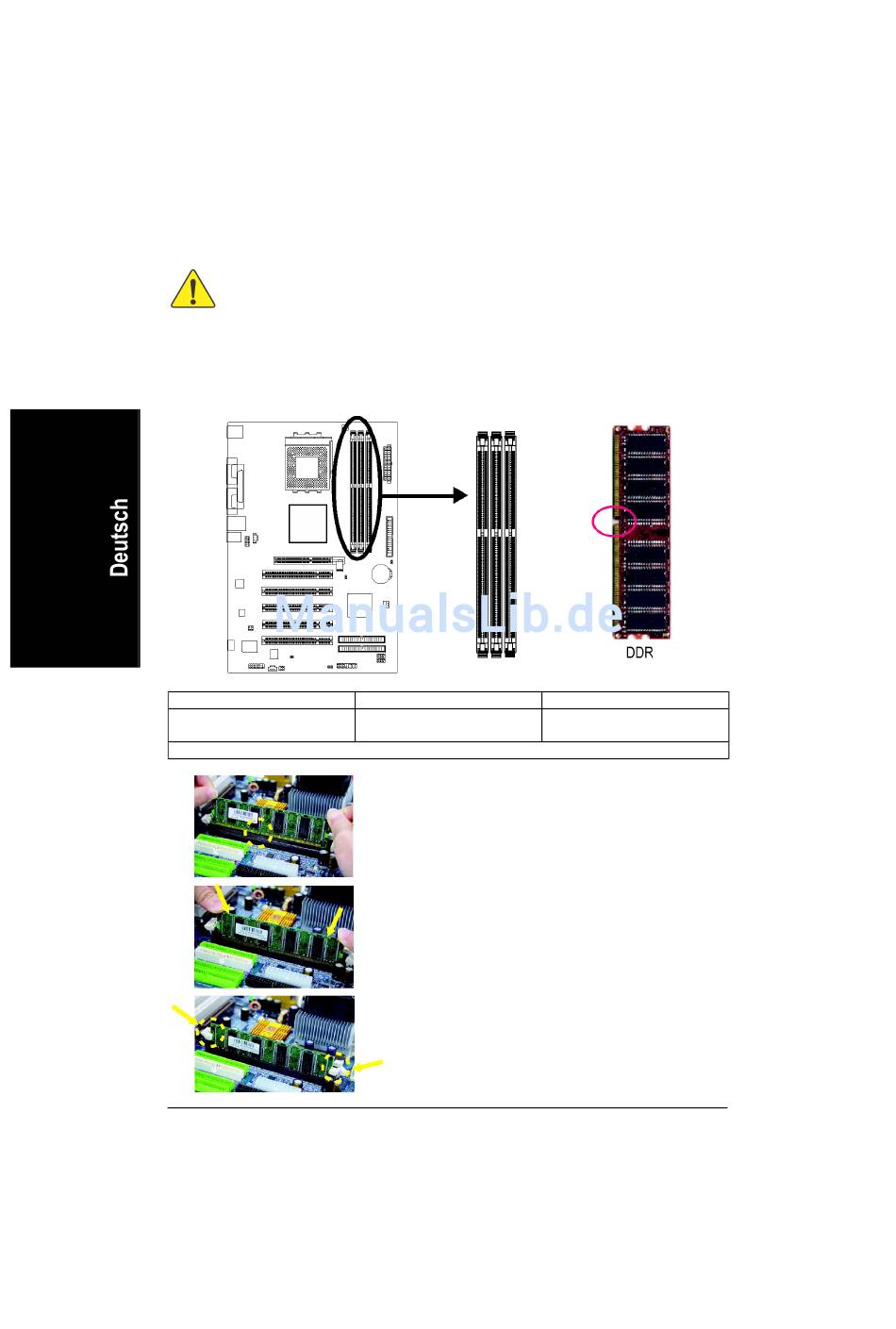

Das Motherboard hat 3 duale Inline-Speichermodul (DIMM) Fassungen. Das BIOS nimmt automatisch
Speicherart und Grösse wahr. Um das Speichermodul zu installieren, drücken Sie es einfacht senkrecht in
die DIMM Fassung. Das DIMM Modul kann aufgrund der Kerbe nur in eine Richtung passen.
Speicherkapazität kann zwischen Fassungen variieren.
Unterstützt werden unbuffered DDR DIMM folgender Größenarten:
64 Mbit (2Mx8x4 banks)
128 Mbit (2Mx16x4 banks)
512 Mbit (16Mx8x4 banks)
Gesamter System-Speicher (Max3GB)
7VT600-RZ Serie Motherboard
64 Mbit (1Mx16x4 banks)
256 Mbit (8Mx8x4 banks)
512 Mbit (8Mx16x4 banks)
1. Die DIMM Fassung hat eine Kerbe, so dass das
DIMM Speichermodul nur in eine Richtung
passen kann.
2. Führen Sie das DIMM Seichermodul senkrecht in
die DIMM Fassung ein. Dann drücken Sie es
nach unten.
3. Schliessen sie die Plastikklammer an beiden
Kanten der DIMM Fassungen, um das DIMM
Modul zu verriegeln.
Kehren Sie die Installationsschritte um, wenn Sie
das DIMM Modul entfernen wollen.
- 10 -
Kerbe
128 Mbit (4Mx8x4 banks)
256 Mbit (4Mx16x4 banks)
