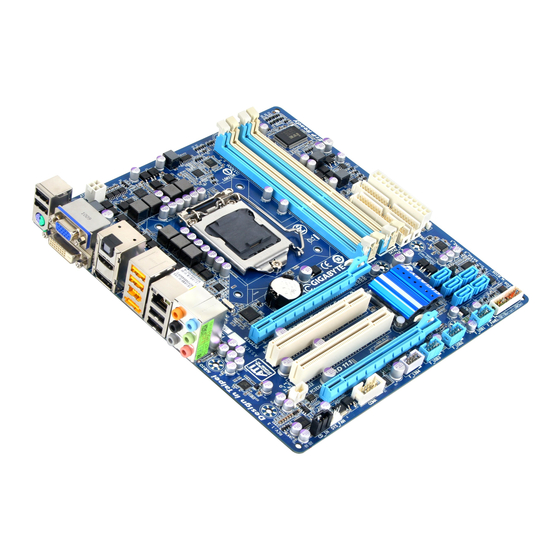

- Seite 1 GA-H55M-UD2H/ GA-H55M-US2H Motherboard mit LGA1156-Sockel für Intel Core i7-Prozessoren/ ® ™ Intel Core i5-Prozessoren/ Intel Core i3-Prozessoren ® ™ ® ™ Benutzerhandbuch Rev. 1301...
-
Seite 2: Inhaltsverzeichnis
Installieren der CPU und des CPU-Kühlers ............. 7 1-3-1 Installieren der CPU ....................7 1-3-2 Installieren des CPU-Kühlers ...................9 Installieren des Arbeitsspeichers ..............10 1-4-1 Dualchannel-Speicherkonfiguration ................10 1-4-2 Installieren eines Arbeitsspeichermoduls ..............11 1-5 Installieren einer Erweitungskarte ..............12 Rückblendenanschlüsse ................13 Interne Anschlüsse ..................16 Weitere Informationen über die Verwendung dieses Produkts entnehmen Sie bitte der ausführlichen Version der Bedienungsanleitung (Englisch) auf der GIGABYTE-Website. - 2 -... -
Seite 3: Kapitel 1 Hardwareinstallation
Kapitel 1 Hardwareinstallation Vorsichtsmaßnahmen für die Installation Das Motherboard enthält viele empfindliche elektronische Schaltungen und Komponenten, die durch elektrostatische Entladung (ESD) beschädigt werden können. Bitte lesen Sie sorgfältig das Benutzerhandbuch durch und befolgen die nachstehenden Anweisungen, bevor Sie die Installation beginnen: • Entfernen oder beschädigen Sie den Motherboard-S/N (Seriennummer)-Aufkleber oder vom Händler angebrachten Garantieaufkleber nicht. Diese Aufkleber sind für die Garantiegültigkeit erforderlich. • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie das Motherboard oder andere Hardwarekomponenten installieren oder entfernen. • Wenn Sie Hardwarekomponenten mit den internen Anschlüssen am Motherboard verbinden, stellen Sie bitte sicher, dass sie fest und sicher verbunden sind. • Berühren Sie möglichst nicht die Leitungen oder Anschlüsse, wenn Sie das Motherboard anfassen. • Es ist ratsam, eine Antistatik-Manschette zu tragen, wenn Sie elektronische Komponenten z.B. ein Motherboard, eine CPU oder ein Speichermodul anfassen. Wenn Sie keine Antistatik-Manschette haben, dann halten Sie bitte Ihre Händen trocken und berühren zuerst einen Metallgegenstand, um die elektrostatische Ladung zu entladen. •... -
Seite 4: Technische Daten Des Produkts
Geräte mit 3Gb/s 1 x eSATA-Anschlüss mit 3Gb/s auf der Rückseite unterstützen bis zu 1 SATA-Gerät mit 3Gb/s JMicron JMB368-Chip: Š 1 x IDE-Anschluss mit der ATA-133/100/66/33-Unterstützung für bis zu 2 IDE-Geräte iTE IT8720-chip: Š 1 x Diskettenlaufwerkanschluss für 1 Diskettenlaufwerk j Nur für GA-H55M-UD2H k Nur für GA-H55M-US2H "*" GA-H55M-UD2H orientiert sich am All Solid Capacitor-Design. Hardwareinstallation - 4 -... - Seite 5 1 x HDMI-Port (Hinweis 2) (Hinweis 4) Š 1 x DisplayPort (Hinweis 2) (Hinweis 4) Š 1 x IEEE 1394a-Port Š 6 x USB 2.0-/1.1-Port Š 1 x eSATA 3Gb/s -Anschluss Š 1 x RJ-45-Port Š 6 x Audioanschlüsse (Mittel-/Subwoofer-Lautsprecher/ Rücklautsprecher/ Š Seitenlautsprecher/Line In/ Line Out /Mikrofon) E/A-Controller iTE IT8720 chip Š j Nur für GA-H55M-UD2H - 5 - Hardwareinstallation...
- Seite 6 Formfaktor MicroATX-Formfaktor; 24,4cm x 23cm Š (Hinweis 1) Aufgrund der Beschränkung des Windows 32-Bit Betriebssystems wird die tatsächlich angezeigte Arbeitsspeichergröße weniger als 4 GB betragen, wenn mehr als 4 GB Arbeitsspeicher installiert werden. (Hinweis 2) Damit die der D-Sub-, DVI-D-, HDMI- und der DisplayPortj-Port auf dem Board genutzt werden kann, muss eine Intel-CPU mit integriertem Grafikprozessor installiert werden. (Hinweis 3) Der DVI-D-Anschluss unterstützt keine D-Sub-Verbindung per Adapter. (Hinweis 4) I m BIOS Setup oder den POST-Bildschirmen kann nur ein digitaler Grafik-Port des Boards (DisplayPortj, HDMI oder DVI-D) für die Anzeige genutzt werden. (Hinweis 5) Installieren Sie eine PCI Express-Grafikkarte, müssen Sie sie für optimale Leistung unbedingt im PCIEX16-Steckplatz installieren. (Hinweis 6) B ei Aktivierung von ATI CrossFireX funktioniert der PCIEX16-Steckplatz in einem maximal ™ x4-Modus. (Hinweis 7) Ob die Kontrollfunktion der CPU/Systemlüftergeschwindigkeit unterstützt wird, hängt von dem CPU/Systemkühler ab, den Sie installieren. (Hinweis 8) Die verfügbaren Funktionen im Easy Tune können je nach dem Motherboardmodell variieren. j Nur für GA-H55M-UD2H Hardwareinstallation - 6 -...
-
Seite 7: Installieren Der Cpu Und Des Cpu-Kühlers
Installieren der CPU und des CPU-Kühlers Lesen Sie die folgenden Richtlinien, bevor Sie die CPU installieren: • Das Motherboard muss die CPU unterstützen. (Die aktuelle Liste der unterstützten CPUs ist auf der Web-Site von GIGABYTE zu finden.) • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie die CPU installieren. Damit vermeiden Sie einen Hardwareschaden. • Suchen Sie den Pol 1 der CPU. Die CPU lässt sich nicht einstecken, wenn sie falsch ausgerichtet ist. (Als Alternative suchen Sie die Kerben an beiden Seiten der CPU und die Ausrichtungsnasen an dem CPU-Sockel.) • Tragen Sie eine dünne, gleichmäßige Schicht Wärmeleitpaste auf die Oberfläche der CPU auf. • Schalten Sie den Computer nicht ein, bevor der CPU-Kühler installiert ist. Andernfalls kann eine Überhitzung und Beschädigung der CPU auftreten. • Stellen Sie die CPU-Hostfrequenz entsprechend den CPU-Spezifikationen ein. Wir raten Ihnen ab die Systembusfrequenz auf einen Wert außerhalb der Hardwarespezifikationen einzustellen, da die Standardanforderungen für die Peripherie dadurch nicht erfüllt werden. Wollen Sie die Frequenz auf einen Nichtstandardwert einstellen, beachten Sie bitte Ihre Hardwarespezifikationen einschließlich CPU, Grafikkarte, Arbeitsspeicher, Festplatte usw. 1-3-1 Installieren der CPU A. Suchen Sie die Ausrichtungsnasen des CPU-Sockel am Motherboard und die Kerben der CPU. LGA1156 CPU-Sockel... - Seite 8 B. F olgen Sie den nachstehenden Schritten, um die CPU richtig in den CPU-Sockel am Motherboard einzubauen. Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie die CPU installieren. Damit vermeiden Sie einen Schaden an der CPU. Schritt 1: Schritt 2: Drücken Sie den CPU-Sockelhebel mit Entfernen Sie die CPU-Sockelabdeckung, wie Ihrem Finger behutsam nach unten und vom abgebildet ist. Halten Sie mit Ihrem Zeigefinger...
-
Seite 9: Installieren Des Cpu-Kühlers
1-3-2 Installieren des CPU-Kühlers Folgen Sie den nachstehenden Schritten, um den CPU-Kühler richtig ins Motherboard einzubauen. (In den folgenden Installationsanweisungen wird ein mit der Intel CPU mitgelieferter Kühler als Beispiel verwendet.) ® Oberer Stift Richtung des Kopf des Pfeilzeichens oberen am oberen Stift Stiftes Innenstift Schritt 1: Schritt 2: Tragen Sie eine gleichmäßige Schicht Achten Sie vor dem Installieren des Kühlers Wärmeleitpaste auf die Oberfläche der auf die Richtung des Pfeilzeichens installierten CPU auf. oberen Stift. (Durch Drehen des Stiftes in die Pfeilrichtung entfernen Sie den Kühler. Durch Drehen in die andere Richtung installieren Sie den Kühler.) Schritt 4: Schritt 3: Sie sollten ein “Klick”-Geräusch hören, wenn Legen Sie den Kühler auf die CPU. Richten Sie... -
Seite 10: Installieren Des Arbeitsspeichers
Installieren des Arbeitsspeichers Lesen Sie die folgenden Richtlinien, bevor Sie den Arbeitsspeicher installieren: • Stellen Sie sicher, dass das Motherboard Ihr Speichermodul unterstützt. Es ist ratsam, Arbeitsspeichermodule mit derselben Kapazität, Marke, Geschwindigkeit und Chipart zu verwenden. (Aktuelle Informationen zu unterstützten Speichergeschwindigkeiten und Speichermodulen finden Sie auf der GIGABYTE-Website.) • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie das Speichermodul installieren. So vermeiden Sie einen Hardwareschaden. • Speichermodule haben ein narrensicheres Design. Ein Arbeitsspeichermodul kann nur in eine Richtung eingesteckt werden. Wenn es schwer ist das Modul einzustecken, dann ändern Sie bitte die Richtung. 1-4-1 Dualchannel-Speicherkonfiguration Das Motherboard bietet vier DDR3 Arbeitsspeichersteckplätze und unterstützt die Dualchanneltechnologie. Nach der Speicherinstallation erkennt das BIOS automatisch die Spezifikationen und Kapazität des Arbeitsspeichers. Durch Aktivieren des Dualchannel-Speichermodus wird die ursprüngliche Arbeitsspeicherbandbreite verdoppelt. Die vier DDR3 Arbeitsspeichersteckplätze sind in zwei Kanäle geteilt. Jeder Kanal hat wie folgt zwei Arbeitsspeichersteckplätze: Kanal 0: DDR3_1, DDR3_2 Kanal 1: DDR3_3, DDR3_4 Dualchannel-Speicherkonfigurationstabelle DDR3_2 DDR3_1 DDR3_4 DDR3_3 Zwei Module DS/SS DS/SS Vier Module... -
Seite 11: Installieren Eines Arbeitsspeichermoduls
1-4-2 Installieren eines Arbeitsspeichermoduls Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie ein Arbeitsspeichermodul installieren. Damit vermeiden Sie einen Schaden an dem Speichermodul. DDR3 und DDR2 DIMMs sind nicht kompatibel mit DDR DIMMs. In dieses Motherboard dürfen nur DDR3 DIMMs eingebaut werden. -
Seite 12: Installieren Einer Erweitungskarte
1-5 Installieren einer Erweitungskarte Lesen Sie die folgenden Richtlinien, bevor Sie eine Erweiterungskarte installieren: • Stellen Sie sicher, dass das Motherboard Ihre Erweiterungskarte unterstützt. Lesen Sie sorgfältig das Ihrer Erweiterungskarte beigelegte Benutzerhandbuch durch. • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren. So vermeiden Sie einen Hardwareschaden. PCI Express x16-Steckplatz (PCIEx16/PCIEx4) PCI-Steckplatz Folgen Sie den nachstehenden Schritten, um Ihre Erweiterungskarte richtig in den Steckplatz einzubauen. 1. Suchen Sie einen Steckplatz aus, der Ihre Karte unterstützt. Entfernen Sie die Metallblende von der Rückseite des Gehäuses. 2. Richten Sie die Karte auf den Steckplatz aus und drücken die Karte nach unten, bis sie richtig in dem Steckplatz sitzt. 3. Stellen Sie sicher, dass die Kontaktstelle der Karte komplett in den Steckplatz eingesteckt ist. 4. Befestigen Sie mit einer Schraube das Blech der Karte an der Rückblende des Gehäuses. 5. Bringen Sie nach dem Installieren aller Erweiterungskarten die Abdeckung(en) des Gehäuses wieder 6. Schalten Sie Ihren Computer ein. Öffnen Sie gegebenenfalls das BIOS-Setup, um notwendige BIOS- Einstellungsänderungen für Ihre Erweiterungskarte(n) vorzunehmen. 7. Installieren Sie den mit der Erweiterungskarte mitgelieferten Treiber unter Ihrem Betriebssystem. Beispiel: Installieren und Entfernen einer PCI Express Grafikkarte: • Installieren einer Grafikkarte: Drücken Sie die obere Kante der Karte vorsichtig nach unten, bis Sie ganz im PCI Express- Steckplatz eingefügt ist. Vergewissern Sie sich, dass die Karte im Steckplatz festsitzt und nicht wackelt. -
Seite 13: Rückblendenanschlüsse
Optischer S/PDIF-Ausgangsanschluss Dieser Anschluss ermöglicht die Digitalaudioausgabe zu einem externen Audiosystem, das digitale, optische Audioanschlüsse unterstützt. Stellen Sie bitte vor dem Verwenden dieser Funktion sicher, dass Ihr Audiosystem über einen optischen Digitalaudioeingangsanschluss verfügt. HDMI-Port (Hinweis 1) (Hinweis 3) Der HDMI- (High-Definition Multimedia Interface-) Port bildet eine digitale Audio-/Videoschnittstelle für die Übertragung nicht komprimierter Audio- und Videosignale und ist HDCP-kompatibel. Verbinden Sie das HDMI-Audio-/Videogerät mit diesem Anschluss. Die HDMI-Technologie kann eine Auflösung von maximal 1920x1200 unterstützen, jedoch hängen die tatsächlich unterstützten Auflösungen vom verwendeten Monitor ab. • Vergewissern Sie sich nach Installation des HDMI-Geräts, dass das HDMI-Gerät das Standardgerät für die Audiowiedergabe ist. (Der Gerätename kann je nach Betriebssystem unterschiedlich sein. Einzelheiten sind der folgenden Darstellung zu entnehmen.) • Beachten Sie, dass der HDMI-Audioausgang nur die Formate AC3, DTS und 2-Channel- LPCM unterstützt. (AC3 und DTS benötigen einen externen Decoder zum Entschlüsseln.) Wählen Sie in Windows Vista Start>Systemsteuerung>Sounds und Audiogeräte> Audio und definieren Sie Intel(R) Display Audio HDMI 2 als Standardwiedergabegerät. j Nur für GA-H55M-UD2H - 13 - 13 - - Hardwareinstallation... - Seite 14 DVI-D + HDMI Nein DVI-D + DP j Nein HDMI + D-Sub HDMI + DP j Nein DP + D-Sub j Nein (Hinweis 1) Damit die der D-Sub-, DVI-D-, HDMI- und der DisplayPortj-Port auf dem Board genutzt werden kann, muss eine Intel-CPU mit integriertem Grafikprozessor installiert werden. (Hinweis 2) Der DVI-D-Anschluss unterstützt keine D-Sub-Verbindung per Adapter. (Hinweis 3) I m BIOS Setup oder den POST-Bildschirmen kann nur ein digitaler Grafik-Port des Boards (DisplayPortj, HDMI oder DVI-D) für die Anzeige genutzt werden. j Nur für GA-H55M-UD2H Hardwareinstallation - 14 - 14 - -...
- Seite 15 Dies ist in der Standardeinstellung der Line In-Anschluss. Verbinden Sie ein Line-In-Gerät wie z.B. ein optisches Laufwerk, Walkman usw. mit diesem Anschluss. Line Out-Anschluss (Grün) Dies ist in der Standardeinstellung der Line Out-Anschluss. Verbinden Sie einen Kopfhörer oder 2-Kanal-Lautsprecher mit diesem Anschluss. Verbinden Sie Frontlautsprecher einer 4/5.1/7.1-Kanal- Audiokonfiguration mit diesem Anschluss. Mikrofoneingangsanschluss (Rosa) Dies ist in der Standardeinstellung der Mikrofoneingangsanschluss. Verbinden Sie Ihr Mikrofon mit diesem Anschluss. Außer den Standardlautsprechereinstellungen können die Audioanschlüsse konfiguriert werden, um unterschiedliche Funktionen über die Audiosoftware auszuführen. Wenn Sie ein Mikrofon verwenden, dann müssen Sie es trotzdem in den Standard-Mikrofonanschluss ) einstecken. Hinweise zur Konfiguration eines 2/4/5.1/7.1-Audiokanals sind in Kapitel 5, "Konfigurieren einer 2/4/5.1/7.1-Kanal-Audioanlage", zu finden. • Beim Entfernen eines an einem Anschluss auf der Geräterückseite eingesteckten Kabels sollte das Kabel zuerst am Gerät und dann am Motherboard herausgezogen werden. • Hierbei sollte das Kabel gerade aus dem Anschluss gezogen werden. Wackeln Sie das Kabel nicht hin und her, um einen Kurzschluss innerhalb des Anschlussteils zu vermeiden. j Nur für GA-H55M-UD2H - 15 - 15 - - Hardwareinstallation...
-
Seite 16: Interne Anschlüsse
F_1394 j SATA2_0/1/2/3/4 COMA CLR_CMOS F_PANEL PHASE_LED Lesen Sie die folgenden Richtlinien, bevor Sie externe Geräte anschließen: • Stellen Sie zunächst sicher, dass Ihre Geräte mit den zu benutzenden Anschlüssen kompatibel sind. • Schalten Sie vor dem Installieren der Geräte stets die Geräte und Ihren Computer aus. Trennen Sie das Netzkabel von der Steckdose, um Schäden an den Geräten zu vermeiden. • Stellen Sie nach dem Installieren des Gerätes und vor dem Einschalten des Computers sicher, dass das Kabel des Geräts richtig mit dem Anschluss am Motherboard verbunden ist. j Nur für GA-H55M-UD2H Hardwareinstallation - 16 - 16 - -... - Seite 17 1/2) ATX_12V/ATX (2x2 12V-Stromanschluss und 2x12 -Hauptstromanschluss) Über den Stromanschluss kann das Netzteil sämtlichen Komponenten auf dem Motherboard genug Strom liefern. Stellen Sie bitte vor dem Verbinden dieses Stromanschlusses sicher, dass die Stromversorgung ausgeschaltet ist und alle Komponenten und Geräte richtig installiert sind. Der Stromanschluss hat ein narrensicheres Design. Verbinden Sie das Stromkabel vom Netzteil mit diesem Anschluss. Achten Sie dabei auf die richtige Ausrichtung. Der 12V-Stromanschluss liefert grundsätzlich der CPU den Strom. Der Computer kann nicht gestartet werden, wenn dieser 12V-Stromanschluss nicht verbunden wurde. Wir empfehlen Ihnen ein Netzteil, das für einen hohen Stromverbrauch (500W oder noch mehr) geeignet ist, zu verwenden, damit Erweiterungsanforderungen erfüllt werden. Wenn Sie ein Netzteil verwenden, das den notwendigen Strom nicht liefern kann, wird das System instabil oder lässt sich sogar nicht starten. ATX_12V: Funktion Pol-Nr. Erde Erde +12V +12V ATX_12V ATX: Pol-Nr. Funktion Pol-Nr. Funktion 3,3V 3,3V 3,3V -12V Erde Erde PS_ON (Soft Ein/Aus) Erde Erde Erde Erde...
- Seite 18 3/4) CPU_FAN/SYS_FAN (Lüftersockel) Das Motherboard hat eine 4-pol. CPU-Lüftersockel (CPU_FAN) und eine 4-pol. System-Lüftersockel (SYS_FAN). Die meisten Lüftersockel sind so ausgelegt, dass sie sich missbrauchsicher einfügen lassen. Achten Sie beim Anschluss eines Lüfterkabels darauf, dass es richtig ausgerichtet angeschlossen wird (der schwarze Anschlussdraht ist der Schutzleiter). Das Motherboard unterstützt die Steuerung der CPU-Lüftergeschwindigkeit, wobei ein CPU-Lüfter mit Geschwindigkeitssteuerung im Lüfterdesign erforderlich ist. Zur optimalen Wärmeabfuhr wird die Installation eines Systemlüfters im Gehäuse empfohlen. CPU_FAN: Funktion Pol-Nr. Erde +12V/Drehzahlsteuerung Sensor CPU_FAN Drehzahlsteuerung SYS_FAN: Pol-Nr. Funktion Erde SYS_FAN +12V/Drehzahlsteuerung Sensor Reserviert • Vergessen Sie nicht, die Lüfterkabel mit den Lüfterstiftleisten zu verbinden, um Ihre CPU und das System vor Überhitzung zu schützen. Eine Überhitzung kann Schäden an der CPU oder das Hängen des Systems verursachen. • Diese Lüfterstiftleisten sind keine Konfigurationsjumper. Setzen Sie keine Jumper-Kappen auf die Stiftleisten. 5) FDD (Diskettenlaufwerkanschluss) Dieser Anschluss nimmt ein Diskettenlaufwerk auf. Dieser Anschluss unterstützt: 360 KB, 720 KB, 1,2 MB, 1,44 MB und 2,88 MB Diskettenlaufwerke. Suchen Sie den Pol 1 an dem Anschluss sowie an dem Diskettenlaufwerkkabel, bevor Sie ein Diskettenlaufwerk anschließen. Der Pol 1 des Kabels wird in der Regel mit einem Streifen in einer anderen Farbe gekennzeichnet. Bitte wenden Sie sich an Ihren Händler, wenn Sie ein optionales Diskettenlaufwerkkabel erwerben möchten.
- Seite 19 6) IDE (IDE-Anschluss) Der IDE-Anschluss kann bis zu zwei IDE-Geräte wie z.B. Festplatten und optische Laufwerke aufnehmen. Suchen Sie die narrensichere Kerbe an dem Anschluss, bevor Sie das IDE-Kabel anschließen. Möchten Sie zwei IDE-Geräte anschließen, dann denken Sie bitte daran, dass die Jumper und die Verkabelung entsprechend den Rollen der IDE-Geräte (z.B. Master oder Slave) einzurichten sind. (Für die Informationen zur Master/Slave-Einstellung für die IDE-Geräte lesen Sie bitte die Anweisungen von den Geräteherstellern.) DEBUG PORT DEBUG DEBUG PORT PORT DEBUG DEBUG PORT PORT 7) SATA2_0/1/2/3/4 (SATA 3Gb/s -Anschlüsse, durch den H55-Chip-Satz gesteuert) Die SATA-Anschlüsse sind konform mit dem SATA 3Gb/s -Standard und kompatibel mit dem SATA 1,5Gb/s -Standard. Jeder SATA-Anschluss nimmt ein einziges SATA-Gerät auf. Funktion Pol-Nr. Erde SATA2_0 SATA2_1 SATA2_2 Erde SATA2_4...
- Seite 20 8) BAT (Batterie) Die Batterie liefert Strom, um die Daten (wie z.B. BIOS-Konfigurationen, das Datum und die Uhrzeit) im COMS zu behalten, wenn der Computer ausgeschaltet ist. Wechseln Sie die Batterie aus, wenn die Batteriespannung auf ein niedriges Niveau sinkt. Andernfalls können die CMOS-Daten ungenau werden oder sogar verloren gehen. Sie können durch Entfernen der Batterie die Daten im CMOS löschen: 1. Schalten Sie den Computer aus und stecken sein Netzkabel aus. 2. Entfernen Sie vorsichtig die Batterie von dem Batteriehalter und warten dann für eine Minute. (Als Alternative können Sie einen Metallgegenstand wie z.B. einen Schraubenzieher verwenden, um den positiven und den negativen Pol an dem Batteriehalter zu verbinden, um einen Kurzschluss für fünf Sekunden herzustellen.) 3. Legen Sie die Batterie zurück. 4. Stecken Sie das Netzkabel ein und starten den Computer neu. • Schalten Sie immer vor dem Auswechseln der Batterie den Computer aus und ziehen das Netzkabel aus der Steckdose heraus. • Ersetzen Sie die Batterie nur durch eine gleichwertige. Es besteht Explosionsgefahr, wenn die Batterie durch ein falsches Modell ersetzt wird. •...
- Seite 21 9) F_PANEL (Fronttafelsockel) Verbinden Sie den Stromschalter, Reset-Schalter, Lautsprecher, Gehäuseeinbruchschalter/-sensor und die Systemstatusanzeige am Gehäuse gemäß den nachstehenden Polzuweisungen mit dieser Stiftleiste. Achten Sie vor dem Anschließen der Kabel auf die positiven und negativen Pole. Meldung-/Strom-/ Strom- Schlaf-LED schalter Lautsprecher IDE-Festplattenaktivitäts- Reset- Strom-LED schalter Gehäuseeinbruch- Sockel • MSG/PWR (Meldung-/Strom-/Schlaf-LED, Gelb/Lila): Anschluss an die Betriebsstatusanzeige an der Vorderseite des Systemzustand Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt, wenn das System im S1-Schlafmodus ist. Die LED zeigt kein Licht Blinkend an, wenn das System im S3/S4-Schlafmodus oder ausgeschaltet (S5) ist. S3/S4/S5 • (Stromschalter, Rot): Diese Stelle wird mit dem Stromschalter an der Fronttafel des Gehäuses verbunden. Sie können einstellen, wie das System über den Stromschalter ausgeschaltet wird (siehe Kapitel 2 “BIOS-Setup”, “Energieverwaltungseinstellung” für weitere Informationen). • SPEAK (Lautsprecher, Orange): Diese Stelle wird mit dem Lautsprecher an der Fronttafel des Gehäuses verbunden. Das System berichtet den Systemstartzustand, indem es Pieptöne abgibt. Ein einziger kurzer Piepton bedeutet, dass kein Problem während des Startens des Systems erkannt wurde.
- Seite 22 10) F_AUDIO (Fronttafel-Audiosockel) Der Fronttafel-Audiosockel unterstützt die Intel High Definition (HD)- und AC’97-Audiofunktionen. Sie können Ihr Fronttafel-Audiomodul mit diesem Sockel verbinden. Stellen Sie sicher, dass die Kabelzuweisungen des Moduls mit den Polzuweisungen des Sockels am Motherboard übereinstimmen. Eine falsche Verbindung zwischen dem Modul und der Stiftleiste am Motherboard kann dazu führen, dass das Audiogerät nicht funktionieren kann oder sogar beschädigt wird. Für HD-Fronttafel-Audio: Für AC’97-Fronttafel-Audio: Funktion Funktion Pol-Nr. Pol-Nr. MIC2_L Erde Erde MIC2_R Mikrofonleistung -ACZ_DET LINE2_R Line Out (R) Erde FAUDIO_JD Kein Pol Kein Pol LINE2_L Line Out (L) Erde • Der Front Panel Audio Header auf der Gerätevorderseite unterstützt standardmäßig HD Audio. Ist Ihr Gehäuse mit einem Fronttafel-AC'97-Audiomodul ausgestattet, beachten Sie bitte die Anweisungen zum Aktivieren der AC'97-Funktion über die Audiosoftware in Kapitel 5, „Konfigurieren einer 2/4/5.1/7.1-Kanal-Audioanlage“. • Audiosignale sind gleichzeitig auf beiden Audioanschlüssen an der Gerätevorder- und der –rückseite vorhanden. Wenn Sie die Audioausgabe von dem Anschluss an der hinteren Tafel ausschalten möchten (nur möglich, wenn ein HD-Fronttafel-Audiomodul verwendet wird), beziehen Sie sich bitte auf die Anweisungen in Kapitel 5 „Konfigurieren einer 2/4/5.1/7.1- Kanal-Audioanlage“.
- Seite 23 12) SPDIF_I (S/PDIF-Eingangssockel) Dieser Sockel unterstützt digitale S/PDIF-Eingaben und kann ein Audiogerät, das digitale Audioausgaben unterstützt, über ein optionales S/PDIF-Eingangskabel aufnehmen. Bitte wenden Sie sich an Ihren Händler, um ein optionales S/PDIF-Eingangskabel zu erwerben. Pol-Nr. Funktion Strom SPDIFI Erde 13) SPDIF_O (S/PDIF-Ausgangssockel) Dieser Sockel unterstützt digitale S/PDIF-Ausgaben und kann ein S/PDIF-Digitalaudiokabel (mit Erweiterungskarten mitgeliefert) aufnehmen, um digitale Audioausgaben von bestimmten Erweiterungskarten wie z.B. Grafikkarten oder Soundkarten auszuführen. Manche Grafikkarten erfordern z.B. die Verwendung eines S/PDIF-Digitalaudiokabels für Digitalaudioausgaben vom Motherboard zur Grafikkarte, wenn Sie ein HDMI-Anzeigegerät mit der Grafikkarte verbinden und zu jeder Zeit Digitalaudioausgaben von dem HDMI-Anzeigegerät erhalten möchten. Für Informationen zur Verbindung des S/PDIF-Digitalaudiokabels sehen Sie bitte im Handbuch Ihrer Erweiterungskarte nach. Funktion Pol-Nr. SPDIFO Erde - 23 - 23 - - Hardwareinstallation...
- Seite 24 Vor Installation des IEEE 1394a-Halters müssen Sie Ihren Computer ausschalten und das Netzkabel von der Steckdose trennen, um zu verhindern, dass der IEEE 1394a-Halter beschädigt wird. • Stecken Sie ein Ende des Kabels an den PC und das andere an das Gerät mit IEEE 1394a- Anschluss an. Vergewissern Sie sich, dass das Kabel ordnungsgemäß angeschlossen ist. j Nur für GA-H55M-UD2H Hardwareinstallation - 24 - 24 - -...
- Seite 25 16) COMA (Serienanschluss-Sockel) Der COMA-Sockel kann über ein optionales COM-Anschlusskabel ein seriellen Anschluss anbieten. Bitte wenden Sie sich an Ihren Händler, um ein optionales COM-Anschlusskabel zu erwerben. Pol-Nr. Funktion NDCD- NSIN NSOUT NDTR- Erde NDSR- NRTS- NRTS- NRI- Kein Pol 17) CLR_CMOS (Jumper zum Löschen der Daten im CMOS) Verwenden Sie diesen Jumper, um die Daten im CMOS (z.B. die Datumsinformationen und BIOS- Konfigurationen) zu löschen und die Daten im CMOS auf werkseitig Standardwerte zurückzusetzen. Setzen Sie eine Jumperbrücke auf die zwei Pole oder berühren Sie mit einem Metallgegenstand wie z.B. einen Schraubenzieher die zwei Pole für einige Sekunden, um die zwei Pole vorübergehend kurzzuschließen und damit die Daten im CMOS zu löschen.
- Seite 26 18) PHASE LED Die Anzahl der leuchtenden LEDs zeigt die CPU-Auslastung an. Je höher die CPU-Auslastung ist, desto mehr LEDs leuchten. Zur Aktivierung der Phasen-LED-Anzeigefunktion müssen Sie zuerst den Dynamic Energy Saver 2 aktivieren. Weitere Details sind in Kapitel 4, "Dynamic Energy Saver 2", angegeben. ™ ™ Hardwareinstallation - 26 - 26 - -...
