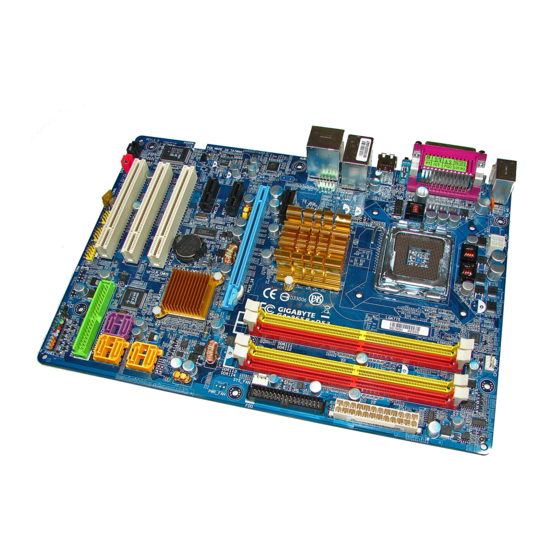

Gigabyte GA-965P-DS3 Benutzerhandbuch
Inhaltsverzeichnis
GA-965P-DS3
Intel
Core™ 2 Extreme / Core™ 2 Duo
®
Intel
Pentium
Prozessor Extreme Edition
®
®
Intel
Pentium
D / Pentium
®
®
Benutzerhandbuch
Rev. 1002
* Das Zeichen WEEE auf dem Produkt zeigt an, dass dieses Produkt nicht mit anderem Hausmüll entsorgt
werden darf und an eine dafür vorgesehene Sammelstelle für das Recyclen von elektrischen und
elektronischen Geräten übergeben werden muss!!
* Das Zeichen WEEE gilt nur in den Mitgliedsstaaten der Europäischen Union.
4 LGA775-Prozessor Motherboard
®
Inhaltsverzeichnis
Verwandte Anleitungen für Gigabyte GA-965P-DS3
Inhaltszusammenfassung für Gigabyte GA-965P-DS3
- Seite 1 GA-965P-DS3 Intel Core™ 2 Extreme / Core™ 2 Duo ® Intel Pentium Prozessor Extreme Edition ® ® Intel Pentium D / Pentium 4 LGA775-Prozessor Motherboard ® ® ® Benutzerhandbuch Rev. 1002 * Das Zeichen WEEE auf dem Produkt zeigt an, dass dieses Produkt nicht mit anderem Hausmüll entsorgt werden darf und an eine dafür vorgesehene Sammelstelle für das Recyclen von elektrischen und...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1 Hardware-Installation..................3 Was vor der Installation berücksichtigt werden muss..........3 Beschreibung der Eigenschaften................4 Installation der CPU und der CPU Lüfter..............6 1-3-1 Installation der CPU .................. 6 1-3-2 Installation des CPU-Lüfters ..............7 Den Speicher installieren..................8 Die Erweiterungskarten installieren ..............10 Beschreibung der I/O-Rückplatte................ -
Seite 3: Kapitel 1 Hardware-Installation
3. Schäden wegen unsachgemäßer Installation. 4. Schäden wegen Verwendung von unzulässigen Komponenten. 5. Schäden, die auf eine Benutzung mit Parametern außerhalb des zulässigen Bereichs zurückzuführen sind. 6. Falls das Produkt als kein offizielles Gigabyte-Produkt bestimmt wurde. - 3 - Hardware-Installation... -
Seite 4: Beschreibung Der Eigenschaften
1 FDD-Verbindung, erlaubt den Anschluss von 1 FDD-Gerät 4 SATA 3Gb/s Anschlüsse (SATAII0, 1, 2, 3), ermöglichen den Anschluss von 4 SATA 3Gb/s Geräten Board GIGABYTE SATA2 Chipsatz 1 IDE-Anschluss (UDMA 33/ATA 66/ATA 100/ATA 133), für 2 IDE-Geräte 2 SATA 3Gb/s Anschlüsse (GSATAII0, 1), ermöglichen den Anschluss von 2 SATA 3Gb/s Geräten... - Seite 5 Rückseiten I/O 1 PS/2-Tastatur-Port 1 PS/2-Maus-Port 1 SPDIF-Ausgang (koaxial+optisch) 1 Parallel-Port 4 USB 2.0/1.1-Ports 1 Serieller-Port (COMA) 1 RJ-45-Port 6 Audiobuchsen (Line In / Line Out / MIC In / Surround Speaker Out (Hinterer Lautsprecher-Ausgang) / Center/Subwoofer Lautsprecher-Ausgang / Seitenlautsprecher-Ausgang) I/O Control IT8718 chip Hardware Überwachung...
-
Seite 6: Installation Der Cpu Und Der Cpu Lüfter
CPU vorsichtig ein. (Halten Sie dabei die CPU fest zwischen Ihrem Daumen und dem Zeigefinger fest, setzen Sie sie gerade und nach unten in die Fassung ein. Vermeiden Sie drehende oder biegende Bewegungen, da diese die CPU ährend des Einsetzens beschädigen.) GA-965P-DS3 Motherboard - 6 -... -
Seite 7: Installation Des Cpu-Lüfters
1-3-2 Installation des CPU-Lüfters Steckerstift Oberseite des Buchsenstifts Buchsenstift Abb. 1 Abb. 2 Tragen Sie eine gleichmäßige Schicht von (Zum Entfernen des CPU-Kühlers den Steckerstift in Wärmepaste auf die Oberfläche der installierten Pfeilrichtung drehen. Zum Installieren diesen CPU auf. Steckerstift in die entgegengesetzte Richtung drehen.) Beachten Sie, daß... -
Seite 8: Den Speicher Installieren
Dann drücken Sie es nach unten. Abb. 2 Schließen sie die Plastikklammer an beiden Kanten der DIMM Fassungen, um das DIMM Modul zu verriegeln. Kehren Sie die Installationsschritte um, wenn Sie das DIMM Modul entfernen wollen. GA-965P-DS3 Motherboard - 8 -... - Seite 9 GA-965P-DS3 unterstützt Dual Channel Technologie. Bei der Verwendung der Dual Channel Technologie wird die Bandbreite des Speicherbusses verdoppelt. Der GA-965P-DS3 schließt 4 DIMM Fassungen ein, und jeder Kanal hat zwei DIMM Fassungen wie folgt: Kanal 0: DDRII 1, DDRII 2 Kanal 1: DDRII 3, DDRII 4 Wenn Sie die Dual Channel Technologie nutzen wollen, bitte, aufgrund der Einschränkungen von...
-
Seite 10: Die Erweiterungskarten Installieren
Clip am Ende des PCI Express x16 Steckplatzes gesichert ist. Wenn Sie die VGA Karte versuchen zu deinstallieren, drücken Sie sanft den Clip wie auf dem Bild auf der linken Seite gezeigt, um die Karte freizugeben. GA-965P-DS3 Motherboard - 10 -... -
Seite 11: Beschreibung Der I/O-Rückplatte
1-6 Beschreibung der I/O-Rückplatte PS/2 Tastatur-und PS/2 Mausanschluss Zum Anschliessen einer PS/2-Port-Tastatur oder-Maus. Schliessen Sie die Maus an den oberen Port (grün) und die Tastatur an den unteren Port (violett) an. LPT (Parallel Port) Der Parallel-Port erlaubt das Anschliessen eines Druckers, Scanners und anderen Peripheriegeräten. KOAXIAL (SPDIF Aus) Der SPDIF Koaxial-Ausgangsanschluss ist dafür geeignet, digitale Töne via eines Koaxialkabels zu externen Lautsprechern oder komprimierte AC3 Daten zu einem externen Dolby-Digitaldecoder zu... -
Seite 12: Beschreibung Der Anschlüsse
2) ATX (Power Connector) 11) F_AUDIO 3) CPU_FAN 12) CD_IN 4) SYS_FAN 13) SPDIF_I 5) FDD 14) F_USB1 / F_USB2 / F_USB3 6) IDE1 15) CI 7) SATAII0/1/2/3 16) CLR_CMOS 8) GSATAII0/1 17) BATTERY 9) PWR_LED GA-965P-DS3 Motherboard - 12 -... - Seite 13 1/2) ATX_12V/ATX (Spannungsversorgungsverbindung) 1/2) ATX_12V/ATX (Spannungsversorgungsverbindung) Mit der Verwendung des Netzteils können alle Komponenten auf dem Motherboard mit einer stabilen Mit der Verwendung des Netzteils können alle Komponenten auf dem Motherboard mit einer stabilen Stromversorgung versorgt werden. Vor dem Anschliessen des Netzanschlusses stellen Sie sicher, dass Stromversorgung versorgt werden.
- Seite 14 An den FDD-Anschluss wird das FDD-Kabel angeschlossen, während das andere Ende dieses Kabels an das FDD-Laufwerk angeschlossen wird. Die unterstützten FDD-Laufwerke sind wie folgt: 360KB, 720KB, 1,2MB, 1,44MB und 2,88MB. Vor dem Anschließen des FDD-Kabels beachten Sie die narrensichere Rille des FDD-Anschlusses. GA-965P-DS3 Motherboard - 14 -...
- Seite 15 6) IDE1 (IDE Connector) 6) IDE1 (IDE Connector) An den IDE-Anschluss wird ein IDE-Anschlußstecker angeschlossen. Ein IDE-Anschlußstecker wird an An den IDE-Anschluss wird ein IDE-Anschlußstecker angeschlossen. Ein IDE-Anschlußstecker wird an ein IDE-Kabel angeschlossen, während das einzelne IDE-Kabel danach an zwei IDE-Geräte (Festplatte ein IDE-Kabel angeschlossen, während das einzelne IDE-Kabel danach an zwei IDE-Geräte (Festplatte oder Floppy-Laufwerk) angeschlossen werden kann.
- Seite 16 8) GSATAII0/1 (SATA 3Gb/s Anschlus, Kontrolliert durc GIGABYTE SATA2) SATA 3 Gb/s ermöglicht eine Übertragungsrate bis zu 300MB/Sek. Die Einstellungen für serielles ATA finden Sie in der BIOS-Einstellung. Installieren Sie den richtigen Treiber, um eine richtige Funktion sicherzustellen. PIN Nr.
- Seite 17 10) F_PANEL (Steckbrücke auf der Vorderseite) 10) F_PANEL (Steckbrücke auf der Vorderseite) Bitte verbinden Sie die Spannungsersorgungs LED, den Lautsprecher, Reset-Schalter und Bitte verbinden Sie die Spannungsersorgungs LED, den Lautsprecher, Reset-Schalter und Spannungsversorgungsschalter usw. der vorderen Bedientafel Ihres Gehäuses mit dem F_PANEL Spannungsversorgungsschalter usw.
- Seite 18 Standardmäßig ist der Audiotreiber für die Unterstützung von HD Audio konfiguriert. Um ein AC97 Audiomodul der Vorderseite mit diesem Anschluss zu verbinden, lesen Sie bitte die Anweisungen auf Seite 82 (im deutschen Handbuch) über die Softwareeinstellungen. GA-965P-DS3 Motherboard - 18 -...
- Seite 19 12) CD_IN (CD Ein) 12) CD_IN (CD Ein) Verbinden Sie den CD-ROM oder den DVD-ROM Audioausgang mit dem Anschluss. Verbinden Sie den CD-ROM oder den DVD-ROM Audioausgang mit dem Anschluss. PIN Nr. Definition CD-L CD-R 13) SPDIF_I (SPDIF In) Benutzen Sie die SPDIF IN Funktion nur, wenn Ihr Gerät einen Digitalausgang besitzt. Seien Sie mit der Polarität des SPDIF_I Anschlusses vorsichtig.
- Seite 20 USB Dy+ Kein Pin 15) CI (Gehäuse offen) Dieser 2-Pin Anschluss erlaubt Ihrem System die Erkennung, ob die Gehäuseabdeckung entfernt wurde. Sie können den „Gehäuse geöffnet“ Status in der BIOS Einstellung prüfen. PIN Nr. Definition Signal GA-965P-DS3 Motherboard - 20 -...
- Seite 21 16) CLR_CMOS (CMOS Löschen) 16) CLR_CMOS (CMOS Löschen) Mit diesem Header können die werkseitigen Voreinstellungen wiederhergestellt werden. Zum Löschen Mit diesem Header können die werkseitigen Voreinstellungen wiederhergestellt werden. Zum Löschen des CMOS müssen die beiden Stifte vorübergehend kurz kurzgeschlossen werden. Mit der des CMOS müssen die beiden Stifte vorübergehend kurz kurzgeschlossen werden.
- Seite 22 GA-965P-DS3 Motherboard - 22 -...
- Seite 23 - 23 - Hardware-Installation...
- Seite 24 GA-965P-DS3 Motherboard - 24 -...
