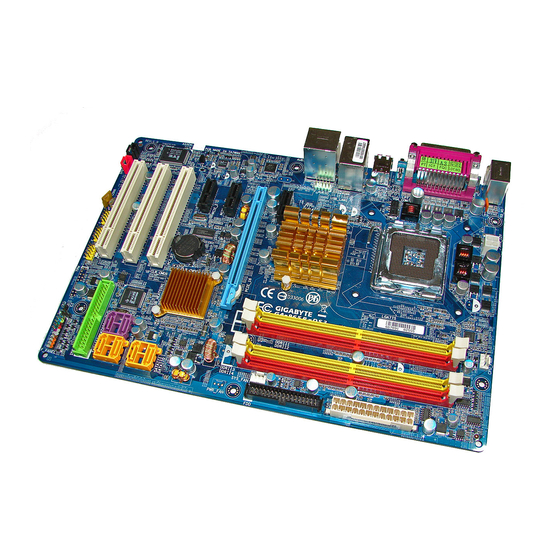

GA-965P-DS3/S3
Intel
Core
2 Extreme quad-core / Core
®
TM
Intel
Core
2 Extreme dual-core / Core
®
TM
Intel
Pentium
Processor Extreme Edition /
®
®
Intel
Pentium
D / Pentium
®
®
Benutzerhandbuch
Rev. 3301
* Das WEEE-Symbol auf dem Produkt bedeutet, dass dieses Produkt nicht mit dem Hausmüll zusammen entsorgt werden
darf und über eine entsprechende Sammelstelle für das Recyceln von Elektro- und Elektronik-Altgeräten entsorgt
werden muss!!
* Das WEEE-Symbol gilt nur für die EU-Mitgliedsländer.
2 Quad /
TM
2 Duo /
TM
4 / Celeron
D LGA775 Prozessor Motherboard
®
®
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Gigabyte GA-965P-DS3/S3
Inhaltszusammenfassung für Gigabyte GA-965P-DS3/S3
- Seite 1 GA-965P-DS3/S3 Intel Core 2 Extreme quad-core / Core 2 Quad / ® Intel Core 2 Extreme dual-core / Core 2 Duo / ® Intel Pentium Processor Extreme Edition / ® ® Intel Pentium D / Pentium 4 / Celeron D LGA775 Prozessor Motherboard ®...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1 Hardwareinstallation ..................3 Maßnahmen vor der Installation ............... 3 Leistungsmerkmale ................... 4 Installation der CPU und des CPU-Kühlers ............. 6 1-3-1 Installation der CPU ....................6 1-3-2 Installation des CPU-Kühlers ................7 Installation des Arbeitsspeichers ............... 8 Installation der Erweiterungskarten .............. -
Seite 3: Kapitel 1 Hardwareinstallation
3. Schäden durch unsachgemäße Installation. 4. Schäden, die durch die Verwendung von nicht zertifizierten Komponenten entstanden sind. 5. Schäden, die durch Verwendung von nicht zulässigen Parametern entstanden sind. 6. Ein Produkt, das als inoffizielles Gigabyte-Produkt erkannt wird. - 3 - Hardwareinstallation... -
Seite 4: Leistungsmerkmale
1 FDD-Anschluss zur Verbindung eines FDD-Gerätes 4 SATA 3Gb/s Anschlüsse (SATAII0, 1, 2, 3)zum Anschluss von 4 SATA 3Gb/s Geräten Onboard GIGABYTE SATA2 Chip 1 IDE-Anschluss (UDMA 33/ATA 66/ATA 100/ATA 133) zum Anschluss von 2 IDE-Geräten 2 SATA 3Gb/s Anschlüsse (SATAII0, 1) zum Anschluss von 2 SATA 3Gb/s Geräten... - Seite 5 Formfaktor ATX-Formfaktor; 30,5cm x 21,0cm (Anm. 1) Gilt nur dann, wenn das GA-965P-DS3/S3 Motherboard (rev. 3.3) mit einem 1333 MHz FSB Prozessor belegt ist. Das System stellt automatisch das BIOS ein, um 1333 MHz FSB durch Übertaktung zu unterstützen, wenn ein 1333 MHz FSB Prozessor installiert ist. Bei solch einer Konfiguration wird die tatsächliche Betriebsspeicherfrequenz je nach installiertem Speicher...
-
Seite 6: Installation Der Cpu Und Des Cpu-Kühlers
(Halten Sie mit Ihrem Daumen und Zeigefinger die CPU fest und legen sie vorsichtig und senkrecht auf den Sockel. Vermeiden Sie Verdrehungs- oder Biegungsbewegungen, die während der Installation einen Schaden an der CPU verursachen können.) GA-965P-DS3/S3 Motherboard - 6 -... -
Seite 7: Installation Des Cpu-Kühlers
1-3-2 Installation des CPU-Kühlers Oberer Stift Kopf des Innenstifts Innenstift Abb.1 Abb. 2 Bitte tragen Sie einen gleichmäßige Schicht (Durch Drehen des Stiftes in Pfeilrichtung entfernen Wärmeleitpaste auf die Oberfläche der Sie den CPU-Kühler. Durch Drehen in die andere installierten CPU auf. Richtung installieren Sie den Kühler.) Bitte achten Sie darauf, dass der Pfeil an dem oberen Stift vor der Installation nicht nach innen zeigt. -
Seite 8: Installation Des Arbeitsspeichers
Drücken Sie es nach unten. Abb.2 Schließen Sie die Haltebügel an den beiden Seiten des DIMM-Steckplatzes, um das DIMM-Modul zu befestigen. Führen Sie die Installationsschritte in umgekehrter Reihenfolge aus, wenn Sie das DIMM-Modul entfernen möchten. GA-965P-DS3/S3 Motherboard - 8 -... - Seite 9 Dualkanal-Speicherkonfiguration Das GA-965P-DS3/S3 unterstützt die Dual Channel Technologie. Mit der Dual Channel Technologie wird die Bandbreite des Arbeitsspeicherbuses verdoppelt. Das GA-965P-DS3/S3 besitzt 4 DIMM-Steckplätze. Jeder Kanal hat zwei DIMM-Steckplätze wie folgend. Kanal 0 : DDRII1, DDRII2 Kanal 1 : DDRII3, DDRII4 Wenn Sie die Dual Channel Technologie verwenden möchten, achten Sie bitte auf die folgenden...
-
Seite 10: Installation Der Erweiterungskarten
VGA-Karte durch den Riegel am Ende des PCI Express x16 Steckplatzes befestigt wird. Möchten Sie die VGA-Karte entfernen, dann drücken Sie bitte vorsichtig den Riegel nach links (siehe Abbildung), um die Karte zu entriegeln. GA-965P-DS3/S3 Motherboard - 10 -... -
Seite 11: Beschreibung Der Hinteren E/A-Tafel
Beschreibung der hinteren E/A-Tafel PS/2-Tastatur- und PS/2-Mausanschluss Um eine PS/2-Tastatur und -Maus zu installieren, stecken Sie bitte die Maus in den oberen Anschluss (grün) und die Tastatur in den unteren Anschluss (lila) ein. LPT (Paralleler Anschluss) Der paralleler Anschluss kann einen Drucker, Scanner und andere Peripheriegeräte aufnehmen. KOAXIAL (S/PDIF-Ausgang) Der SPDIF-Koaxialausgang kann digitale Audiosignale über ein Koaxialkabel zu externen Lautsprechern schicken oder komprimierte AC3-Daten zu einem externen Dolby Digital Decoder. -
Seite 12: Anschlussbeschreibungen
Wenn Sie ein Mikrofon verwenden, dann müssen Sie es trotzdem in den Standard- ANM. Mikrofonanschluss ( ) einstecken. Bitte entnehmen Sie den 2-/4-/6-/8-Kanal- Audioeinstellungsschritten ausführliche Softwarekonfigurationsinformationen. Anschlussbeschreibungen ATX_12V F_PANEL ATX (Power Connector) F_AUDIO CPU_FAN PWR_LED SYS_FAN CD_IN PWR_FAN SPDIF_I NB_FAN F_USB1/F_USB2/F_USB3 IDE1 CLR_CMOS SATAII0/1/2/3 BATTERY GSATAII0/1 GA-965P-DS3/S3 Motherboard - 12 -... - Seite 13 1/2) ATX_12V/ATX (Stromanschluss) Über diesen Stromanschluss liefert das Netzteil allen Komponenten am Motherboard ausreichend Strom. Stellen Sie bitte vor dem Verbinden dieses Stromanschlusses sicher, dass alle Komponenten und Geräte richtig installiert sind. Verbinden Sie diesen Stromanschluss am Motherboard. Achten Sie bitte dabei auf die Einsteckrichtung und stellen Sie eine feste Verbindung sicher.
- Seite 14 +12V/Drehzahlsteuerung CPU_FAN +Sensor Drehzahlsteuerung SYS_FAN PWR_FAN: Pol-Nr. Funktion Erde +12V PWR_FAN 6) NB_FAN (Chip-Lüfterstromanschluss) Der Chip-Lüfter kann nicht funktionieren und wird eventuell beschädigt, wenn die Anschlussverbindung in falscher Richtung vorgenommen wurde. Pol-Nr. Funktion Erde +12V GA-965P-DS3/S3 Motherboard - 14 -...
- Seite 15 7) FDD (Floppy-Anschluss) Verbinden Sie Ihr Diskettenlaufwerk über das FDD-Kabel mit dem FDD-Anschluss. Dieser Anschluss unterstützt 360KB, 720KB, 1,2MB, 1,44MB und 2,88MB Diskettenlaufwerke. Bitte achten Sie auf die narrensichere Kerbe an dem FDD-Anschluss, wenn Sie das FDD-Kabel anschließen. 8) IDE1 (IDE-Anschluss) Über den IDE-Anschluss können Sie IDE-Geräte in den Computer installieren.
- Seite 16 SATAII2 SATAII3 10) GSATAII0/1 (SATA 3Gb/s Anschluss, über GIGABYTE SATA2 gesteuert) SATA 3Gb/s bietet eine hohe Transferrate von bis zu 300MB/s an. Nehmen Sie bitte entsprechende Einstellungen im BIOS für die Serial ATA-Funktion vor und installieren den richtigen Treiber, damit die Serial ATA-Funktion richtig funktionieren kann.
- Seite 17 11) F_PANEL (Front-Anschlüsse) Bitte verbinden Sie gemäß der nachstehenden Pol-Zuweisung die Strom-LED, den PC-Lautsprecher, Reset-Schalter und Netzschalter usw. an der Frontseite des Computers mit dem F_PANEL- Anschluss. Lautsprecheranschluss Meldung-LED/ Strom/ Stromschalter Schlaf-LED Reset-Schalter IDE-Festplattenaktivitäts-LED HD (IDE-Festplattenaktivitäts-LED) Pol 1: LED Anode (+) (Blau) Pol 2: LED Kathode (-) SPEAK (Lautsprecheranschluss)
- Seite 18 Line Out (L) FSENSE2 In der Standardeinstellung unterstützt der Audiotreiber das HD-Audio. Um ein AC97-Front Audiomodul mit diesem Anschluss zu verbinden, lesen Sie bitte die Anweisungen zu den ANM. Softwareeinstellungen auf Seite 81 (im englischen Handbuch). GA-965P-DS3/S3 Motherboard - 18 -...
- Seite 19 13) PWR_LED Der PWR_LED-Anschluss wird mit der Systembetriebsanzeige verbunden, damit Sie von der LED erkennen können, ob das System ein- oder ausgeschaltet ist. Diese LED blinkt, wenn das System in den Suspend-Modus (S1) wechselt. Pol-Nr. Funktion MPD+ MPD- MPD- 14) CD_IN (CD-Eingang) Verbinden Sie den Audioausgang des CD-ROM- oder DVD-ROM-Laufwerks mit diesem Anschluss.
- Seite 20 Anschluss kann dazu führen, dass das Gerät nicht funktionieren kann oder sogar beschädigt wird. Bitte wenden Sie sich an Ihren Händler, um ein optionales Front-USB-Kabel zu erwerben. Pol-Nr. Funktion Strom (5V) Strom (5V) USB DX- USB Dy- USB DX+ USB Dy+ Erde Erde Kein Pol GA-965P-DS3/S3 Motherboard - 20 -...
- Seite 21 17) CI (Gehäuse offen) Durch diesen 2-poligen Anschluss kann Ihr System erkennen, ob die Abdeckung des Computergehäuses entfernt wurde. Sie können den "Gehäuse offen"-Status im BIOS-Setup prüfen. Pol-Nr. Funktion Signal Erde 18) CLR_CMOS (CMOS löschen) Über diesen Jumper können Sie die CMOS-Daten löschen, um die Standardwerte wiederherzustellen. Verbinden Sie die zwei Pole für eine kurze Zeit, um die CMOS-Daten zu löschen.
- Seite 22 Pol an dem Batteriehalter zu verbinden, um einen Kurzschluss für fünf Sekunden herzustellen) 3. Setzen Sie die Batterie wieder ein. 4. Stecken Sie das Netzkabel ein und schalten den Computer ein. GA-965P-DS3/S3 Motherboard - 22 -...
