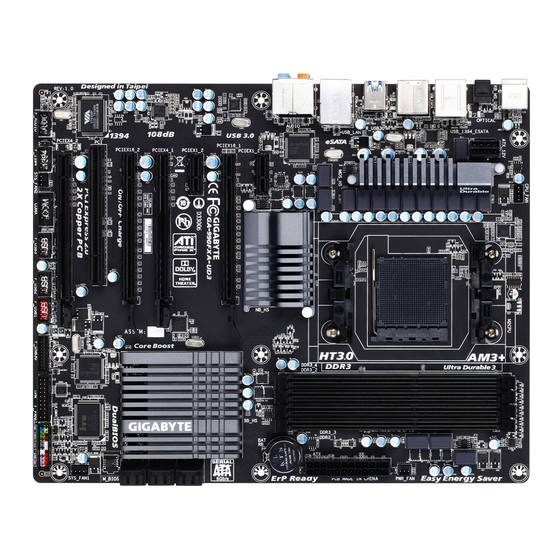

Gigabyte GA-990FXA-UD3 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Gigabyte Anleitungen
  4. Mainboards
  5. GA-990FXA-UD3
  6. Benutzerhandbuch

Gigabyte GA-990FXA-UD3 Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

GA-990FXA-UD3
Benutzerhandbuch
Rev. 1001

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Gigabyte GA-990FXA-UD3

Inhaltszusammenfassung für Gigabyte GA-990FXA-UD3

  • Seite 1 GA-990FXA-UD3 Benutzerhandbuch Rev. 1001...

  • Seite 2: Inhaltsverzeichnis

    Installieren des CPU-Kühlers ...................9 Installieren des Arbeitsspeichers ..............10 1-4-1 Dualchannel-Speicherkonfiguration ................10 1-4-2 Installieren eines Arbeitsspeichermoduls ..............11 1-5 Installieren einer Erweiterungskarte ............... 12 1-6 Einrichtung der AMD CrossFireX ™ -Konfiguration ........... 13 Rückblendenanschlüsse ................14 Interne Anschlüsse ..................16 * W eitere Informationen über die Verwendung dieses Produkts entnehmen Sie bitte der ausführlichen Version der Bedienungsanleitung (Englisch) auf der GIGABYTE-Website. - 2 -...

  • Seite 3: Kapitel 1 Hardwareinstallation

    Kapitel 1 Hardwareinstallation Vorsichtsmaßnahmen für die Installation Das Motherboard enthält viele empfindliche elektronische Schaltungen und Komponenten, die durch elektrostatische Entladung (ESD) beschädigt werden können. Bitte lesen Sie sorgfältig das Benutzerhandbuch durch und befolgen die nachstehenden Anweisungen, bevor Sie die Installation beginnen: • Entfernen oder beschädigen Sie den Motherboard-S/N (Seriennummer)-Aufkleber oder vom Händler angebrachten Garantieaufkleber nicht. Diese Aufkleber sind für die Garantiegültigkeit erforderlich. • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie das Motherboard oder andere Hardwarekomponenten installieren oder entfernen. • Wenn Sie Hardwarekomponenten mit den internen Anschlüssen am Motherboard verbinden, stellen Sie bitte sicher, dass sie fest und sicher verbunden sind. • Berühren Sie möglichst nicht die Leitungen oder Anschlüsse, wenn Sie das Motherboard anfassen. • Es ist ratsam, eine Antistatik-Manschette zu tragen, wenn Sie elektronische Komponenten z.B. ein Motherboard, eine CPU oder ein Speichermodul anfassen. Wenn Sie keine Antistatik-Manschette haben, dann halten Sie bitte Ihre Händen trocken und berühren zuerst einen Metallgegenstand, um die elektrostatische Ladung zu entladen. • Legen Sie das Motherboard auf eine Antistatik-Unterlage oder belassen es in seiner Antistatik-Verpackung, bevor es installiert wird. • Stellen Sie vor dem Entfernen des Stromkabels von dem Motherboard sicher, dass die Stromversorgung ausgeschaltet ist. • Stellen Sie vor dem Einschalten sicher, dass die Spannung des Netzteil bereits entsprechend Ihrer Netzspannung eingestellt wurde. • Stellen Sie vor dem Verwenden des Produkts sicher, dass alle Kabel und Stromanschlüsse Ihrer Hardwarekomponenten verbunden sind.

  • Seite 4: Technische Daten Des Produkts

    Arbeitsspeicher 4 x 1,5 V-DDR3 DIMM-Sockel; unterstützen bis zu 32 GB Š Systemspeicher * A ufgrund der Beschränkung des Windows 32-Bit Betriebssystems wird die tatsächlich angezeigte Arbeitsspeichergröße weniger als 4 GB betragen, wenn mehr als 4 GB Arbeitsspeicher installiert werden. Dualchannel-Speicherarchitektur Š U nterstützt DDR3-Arbeitsspeichermodule mit 2000(O.C.)/1866/1600/ Š 1333/1066 MHz * Z ur Unterstützung eines DDR3-Speichermoduls mit 1866 MHz (und höher) müssen Sie zuerst eine AMD AM3+ CPU installieren. ( Aktuelle Informationen zu unterstützten Speichergeschwindigkeiten und Speichermodulen finden Sie auf der GIGABYTE-Website.) Audio Realtek ALC889 Codec Š Hochauflösendes Audio Š 2-/4-/5.1-/7.1-Kanal Š Unterstützt Dolby -Heimkino Š ® Unterstützt S/PDIF-Ausgang Š 1 x Realtek RTL8111E-Chip (10/100/1000 Mbit) Š...
  • Seite 5 South Bridge: Š B is zu 14 USB 2.0/1.1-Ports (8 Ports an der Rückblende, 6 Ports über die internen USB-Stiftleisten verfügbar) 2 x Etron EJ168-Chips: Š B is zu 4 USB 3.0/2.0-Ports (2 Ports an der Rückblende, 2 Ports über die interne USB-Stiftleiste verfügbar) IEEE 1394 VIA VT6308-Chip: Š Bis zu 2 IEEE 1394a-Ports (1 Port an der Rückblende, 1 Port über die interne IEEE 1394a-Stiftleiste verfügbar) Interne Anschlüsse 1 x 24-Pol. ATX-Netzteilanschluss Š 1 x 8-Pol. ATX 12V-Stromanschluss Š 6 x SATA 6Gb/s-Anschlüsse Š 1 x CPU-Lüftersockel Š 2 x Systemlüftersockel Š 1 x Netzteil-Lüftersockel Š 1 x Fronttafelsockel Š 1 x Fronttafel-Audiosockel Š...
  • Seite 6 BIOS 2 x 32 Mbit flash Š Lizenziertes AWARD BIOS Š Unterstützt DualBIOS ™ Š PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b Š Sonderfunktionen Unterstützt @BIOS Š Unterstützt Q-Flash Š Unterstützt Xpress BIOS Rescue Š Unterstützt Download-Center Š Unterstützt Xpress Install Š Unterstützt Xpress Recovery2 Š Unterstützt EasyTune Š * D ie verfügbaren Funktionen im Easytune können je nach Motherboardmodell variieren. Unterstützt Easy Energy Saver Š Unterstützt Smart Recovery Š Unterstützt Auto Green Š...

  • Seite 7: Installieren Der Cpu Und Des Cpu-Kühlers

    Installieren der CPU und des CPU-Kühlers Lesen Sie die folgenden Richtlinien, bevor Sie die CPU installieren: • Stellen Sie sicher, dass das Motherboard Ihre CPU unterstützt. (Auf der GIGABYTE-Website finden Sie die aktuelle Liste mit unterstützten CPU.) • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie die CPU installieren. Damit vermeiden Sie einen Hardwareschaden. • Suchen Sie den Pol 1 der CPU. Die CPU lässt sich nicht einstecken, wenn sie falsch ausgerichtet ist. • Tragen Sie einen gleichmäßigen Schicht Wärmeleitpaste auf die Oberfläche der CPU auf. • Schalten Sie den Computer nicht ein, bevor der CPU-Kühler installiert ist. Andernfalls kann eine Überhitzung und Beschädigung der CPU auftreten. • Stellen Sie die CPU-Hostfrequenz entsprechend den CPU-Spezifikationen ein. Wir raten Ihnen ab die Systembusfrequenz auf einen Wert außerhalb der Hardwarespezifikationen einzustellen, da die Standardanforderungen für die Peripherie dadurch nicht erfüllt werden. Wollen Sie die Frequenz auf einen Nichtstandardwert einstellen, beachten Sie bitte Ihre Hardwarespezifikationen einschließlich CPU, Grafikkarte, Arbeitsspeicher, Festplatte usw. 1-3-1 Installieren der CPU A. Finden Sie den Stift Eins (an einem kleinen Dreieck erkenntlich) des CPU-Sockels und der CPU. Ein kleines Dreieck AM3+-Sockel kennzeichnet den Stift...
  • Seite 8 B. F olgen Sie den nachstehenden Schritten, um die CPU richtig in den CPU-Sockel am Motherboard einzubauen. • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie die CPU installieren. Damit vermeiden Sie einen Schaden an der CPU. • Stecken Sie die CPU nicht mit Gewalt in den CPU-Sockel. Die CPU passt bei falscher Ausrichtung nicht hinein. Sollte dies der Fall sein, ändern Sie die Ausrichtung der CPU. Schritt 1: CPU-Sockel Ziehen Sie den CPU-Sockelverschlusshebel ganz nach oben. Sperrhebel Schritt 2: Richten Sie den CPU-Stift Eins (an kleinem Dreieck erkenntlich) mit der Dreiecksmarkierung auf dem CPU-Sockel aus und stecken Sie die CPU vorsichtig in den Sockel. Achten Sie darauf, dass die CPU- Stifte genau in ihre Löcher passen. Sobald sich die CPU in ihrem Sockel befindet, legen Sie einen Finger auf die Mitte der CPU, klappen Sie den Verschlusshebel herunter und verriegeln Sie ihn in komplett eingerasteter Position. Hardwareinstallation - 8 -...

  • Seite 9: Installieren Des Cpu-Kühlers

    1-3-2 Installieren des CPU-Kühlers Folgen Sie den nachstehenden Schritten, um den CPU-Kühler richtig auf der CPU zu installieren. (In den folgenden Schritten wird der GIGABYTE-Kühler als Beispiel verwendet.) Schritt 1: Schritt 2: Legen Sie den CPU-Kühler auf die CPU. Tragen Sie eine gleichmäßige Schicht Wärmeleitpaste auf die Oberfläche der installierten CPU auf. Schritt 3: Schritt 4: Haken Sie die Klemme des CPU-Kühlers Drehen Sie den Nockengriff von links nach am Montagebügel an einer Seite des rechts (wie in der obigen Abbildung dargestellt Befestigungsrahmens ein. Drücken Sie auf der ist), um ihn zu verriegeln. (Sehen Sie bitte in anderen Seite die Klemme des CPU-Kühlers der Installationsanleitung Ihres CPU-Kühlers für geradlinig nach unten, um sie im Montagebügel Anweisungen zur Kühlerinstallation nach.) am Befestigungsrahmen einzuhaken. Schritt 5: Verbinden Sie zum Schluss den Stromanschluss des CPU-Kühlers mit dem CPU-Lüftersockel (CPU_FAN) am Motherboard.

  • Seite 10: Installieren Des Arbeitsspeichers

    Installieren des Arbeitsspeichers Lesen Sie die folgenden Richtlinien, bevor Sie den Arbeitsspeicher installieren: • Stellen Sie sicher, dass das Motherboard Ihr Arbeitsspeichermodul unterstützt. Es wird die Verwendung eines Speichers derselben Kapazität, Marke, Geschwindigkeit und mit identischen Chips empfohlen. (Aktuelle Informationen zu unterstützten Speichergeschwindigkeiten und Speichermodulen finden Sie auf der GIGABYTE-Website.) • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie das Speichermodul installieren. So vermeiden Sie einen Hardwareschaden. • Arbeitsspeichermodule haben ein narrensicheres Design. Ein Arbeitsspeichermodul kann nur in eine Richtung eingesteckt werden. Wenn es schwer ist das Modul einzustecken, dann ändern Sie bitte die Richtung. 1-4-1 Dualchannel-Speicherkonfiguration Das Motherboard bietet vier DDR3 Arbeitsspeichersteckplätze und unterstützt die Dualchannel- Technologie. Nach der Speicherinstallation erkennt das BIOS automatisch die Spezifikationen und Kapazität des Arbeitsspeichers. Durch Aktivieren des Dualchannel-Speichermodus wird die ursprüngliche Arbeitsspeicherbandbreite verdoppelt. Die vier DDR3 Arbeitsspeichersteckplätze sind in zwei Kanäle geteilt. Jeder Kanal hat wie folgt zwei Arbeitsspeichersteckplätze: Kanal 0: DDR3_2, DDR3_4 Kanal 1: DDR3_1, DDR3_3 Dualchannel-Speicherkonfigurationstabelle DDR3_4 DDR3_2 DDR3_3 DDR3_1 Zwei Module DS/SS DS/SS DS/SS DS/SS...

  • Seite 11: Installieren Eines Arbeitsspeichermoduls

    1-4-2 Installieren eines Arbeitsspeichermoduls Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie ein Arbeitsspeichermodul installieren. Damit vermeiden Sie einen Schaden an dem Speichermodul. DDR3 und DDR2 DIMMs sind nicht kompatibel mit DDR DIMMs. In dieses Motherboard dürfen nur DDR3 DIMMs eingebaut werden.

  • Seite 12: Installieren Einer Erweiterungskarte

    1-5 Installieren einer Erweiterungskarte Lesen Sie die folgenden Richtlinien, bevor Sie eine Erweiterungskarte installieren: • Stellen Sie sicher, dass das Motherboard Ihre Erweiterungskarte unterstützt. Lesen Sie sorgfältig das Ihrer Erweiterungskarte beigelegte Benutzerhandbuch durch. • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren. So vermeiden Sie einen Hardwareschaden. PCI Express x1 Steckplatz PCI Express x16 Steckplatz (PCIEX16_1/PCIEX16_2) PCI Express-x16-Steckplatz (PCIEX4_1/PCIEX4_2) PCI-Steckplatz Folgen Sie den nachstehenden Schritten, um Ihre Erweiterungskarte richtig in den Steckplatz einzubauen. 1. Suchen Sie einen Steckplatz aus, der Ihre Karte unterstützt. Entfernen Sie die Metallblende von der Rückseite des Gehäuses. 2. Richten Sie die Karte auf den Steckplatz aus und drücken die Karte nach unten, bis sie richtig in dem Steckplatz sitzt. 3. Stellen Sie sicher, dass die Kontaktstelle der Karte komplett in den Steckplatz eingesteckt ist. 4. Befestigen Sie mit einer Schraube das Blech der Karte an der Rückblende des Gehäuses. 5. Bringen Sie nach dem Installieren aller Erweiterungskarten die Abdeckung(en) des Gehäuses wieder an. 6. Schalten Sie Ihren Computer ein. Öffnen Sie gegebenenfalls das BIOS-Setup, um notwendige BIOS- Einstellungsänderungen für Ihre Erweiterungskarte(n) vorzunehmen. 7. Installieren Sie den mit der Erweiterungskarte mitgelieferten Treiber unter Ihrem Betriebssystem. Beispiel: Installieren und Entfernen einer PCI Express Grafikkarte: • Installieren einer Grafikkarte: Drücken Sie die obere Kante der Karte vorsichtig nach unten, bis Sie ganz im PCI Express- Steckplatz eingefügt ist. Vergewissern Sie sich, dass die Karte im Steckplatz festsitzt und nicht...

  • Seite 13: Einrichtung Der Amd Crossfirex ™ -Konfiguration

    1-6 Einrichtung der AMD CrossFireX -Konfiguration ™ A. Systemvoraussetzungen - Betriebssystem Windows 7, Windows Vista oder Windows XP - Ein CrossFireX-unterstütztes Motherboard mit zwei PCI Express x16-Steckplätzen und richtigem Treiber - Zwei CrossFireX/SLI-fähige Grafikkarten identischer Marke und Chip und richtigem Treiber - CrossFireX-Bridge-Anschluss/Anschlüsse (Hinweis) - E s wird eine Stromversorgung mit ausreichender Stromleistung empfohlen. (Die Leistungsvoraussetzungen sind im Handbuch Ihrer Grafikkarten angegeben.) B. Anschließen der Grafikkarten Schritt 1: Befolgen Sie die Schritte im Abschnitt „1-5 Installieren einer Erweiterungskarte“ und installieren zwei CrossFireX-Grafikkarten in den Steckplätzen PCIEX16_1 und PCIEX16_2. Schritt 2: Verbinden Sie den/die CrossFireX-Bridge-Anschluss/-Anschlüsse mit den CrossFireX- (Hinweis) Goldrandanschlüssen oben an den zwei Karten. Schritt 3: Verbinden Sie das Anzeigekabel mit der Grafikkarte im PCIEX16_1-Steckplatz. C. Konfigurieren des Grafikkartentreibers So aktivieren Sie die CrossFireX-Funktion: Nach der Installation des Grafikkartentreibers im Betriebssystem rufen Sie bitte das Catalyst Control Center auf. Navigieren Sie zu Performance\ AMD CrossFireX Configurations und vergewissern sich, dass das Enable...

  • Seite 14: Rückblendenanschlüsse

    Rückblendenanschlüsse USB 2.0/1.1-Port Die USB-Port unterstützt die USB 2.0/1.1-Spezifikation. Schließen Sie USB-Geräte wie z.B. eine USB- Tastatur/Maus, einen USB-Drucker, ein USB-Flash-Laufwerk usw. an diesen Port an. PS/2-Tastatur-/Maus-Port Verbinden Sie mit diesem Anschluss eine PS/2-Maus oder -Tastatur. Optical S/PDIF-Ausgangsanschluss Dieser Anschluss ermöglicht die Digitalaudioausgabe zu einem externen Audiosystem, das digitale, optical Audioanschlüsse unterstützt. Stellen Sie bitte vor dem Verwenden dieser Funktion sicher, dass Ihr Audiosystem über einen optischen Digitalaudioeingangsanschluss verfügt. IEEE 1394a-Port Der IEEE 1394-Port unterstützt die IEEE 1394a-Spezifikation und zeichnet sich durch hohe Geschwindigkeit, hohe Bandbreite und Hot-Plugging-Fähigkeit aus. Verwenden Sie diesen Anschluss für ein IEEE 1394a-Gerät. eSATA-Anschluss mit 6Gb/s Der eSATA-Anschluss mit 6Gb/s entspricht dem SATA-6 Gb/s-Standard und ist mit den Standards SATA-3Gb/s und SATA-1,5Gb/s kompatibel. Verbinden Sie den Anschluss mit einem externen SATA- Gerät oder einem SATA-Anschluss-Multiplizierer. Der Marvell-Chip 88SE9172 unterstützt die RAID- Funktion. Anweisungen zur Konfiguration eines RAID-Verbundes finden Sie in Kapitel 5 „Konfigurieren von SATA-Festplatten“. USB 3.0/2.0-Port Der USB 3.0-Port unterstützt die Spezifikation USB 3.0 und ist mit der Spezifikation USB 2.0/1.1 kompatibel. Schließen Sie USB-Geräte wie z.B. eine USB-Tastatur/Maus, einen USB-Drucker, ein USB-Flash- Laufwerk usw. an diesen Port an. RJ-45 LAN-Port Der Gigabit Ethernet LAN-Port ermöglicht eine Internetverbindung mit einer Datenrate von bis zu 1 Gbps. Im Folgenden werden die Zustände der LAN-Port-LEDs beschrieben. Verbindungs-/ Aktivitäts- Verbindungs-/Geschwindigkeits-LED: Aktivitäts-LED: Geschwindigkeits- LED...
  • Seite 15 Mittel-/Subwoofer-Lautsprecherausgangsanschluss (Orange) Verbinden Sie Mittel-/Subwoofer-Lautsprecher einer 5.1/7.1-Kanal-Audiokonfiguration mit diesem Anschluss. Rücklautsprecherausgangsanschluss (Schwarz) Verbinden Sie Rücklautsprecher einer.4/5.1/7.1-Kanal-Audiokonfiguration mit diesem Anschluss. Seitenlautsprecherausgangsanschluss (Grau) Verbinden Sie Seitenlautsprecher einer 7.1-Kanal-Audiokonfiguration mit diesem Anschluss. Line In-Anschluss (Blau) Dies ist in der Standardeinstellung der Line In-Anschluss. Verbinden Sie ein Line-In-Gerät wie z.B. ein optisches Laufwerk, Walkman usw. mit diesem Anschluss. Line Out-Anschluss (Grün) Dies ist in der Standardeinstellung der Line Out-Anschluss. Verbinden Sie einen Kopfhörer oder 2-Kanal-Lautsprecher mit diesem Anschluss. Verbinden Sie Frontlautsprecher einer 4/5.1/7.1-Kanal- Audiokonfiguration mit diesem Anschluss. Mikrofoneingangsanschluss (Rosa) Dies ist in der Standardeinstellung der Mikrofoneingangsanschluss. Verbinden Sie Ihr Mikrofon mit diesem Anschluss. Außer den Standardlautsprechereinstellungen können die Audioanschlüsse konfiguriert werden, um unterschiedliche Funktionen über die Audiosoftware auszuführen. Wenn Sie ein Mikrofon verwenden, dann müssen Sie es trotzdem in den Standard-Mikrofonanschluss ) einstecken. Hinweise zur Konfiguration eines 2/4/5.1/7.1-Audiokanals sind in Kapitel 5, „Konfigurieren einer 2/4/5.1/7.1-Kanal-Audioanlage“, zu finden. - 15 - Hardwareinstallation...

  • Seite 16: Interne Anschlüsse

    Interne Anschlüsse ATX_12V SPDIF_O F_USB1/F_USB2/F_USB3 CPU_FAN F_USB30 SYS_FAN1/SYS_FAN2 F_1394 PWR_FAN COMA SATA3_0/1/2/3/4/5 CLR_CMOS F_PANEL F_AUDIO Lesen Sie die folgenden Richtlinien, bevor Sie externe Geräte anschließen: • Stellen Sie zuerst sicher, dass Ihre Geräte mit den zu benutzenden Anschlüssen kompatibel sind. • Schalten Sie immer vor dem Installieren der Geräte die Geräte und Ihren Computer aus. Trennen Sie das Netzkabel von der Steckdose, um Schäden an den Geräten zu vermeiden. • Stellen Sie nach dem Installieren des Gerätes und vor dem Einschalten des Computers sicher, dass das Kabel von dem Gerät richtig mit dem Anschluss am Motherboard verbunden ist. Hardwareinstallation - 16 -...
  • Seite 17 1/2) ATX_12V/ATX (2x4 12V-Stromanschluss und 2x12 -Hauptstromanschluss) Über diesen Stromanschluss liefert das Netzteil allen Komponenten am Motherboard ausreichend Strom. Stellen Sie bitte vor dem Verbinden dieses Stromanschlusses sicher, dass die Stromversorgung ausgeschaltet ist und alle Komponenten und Geräte richtig installiert sind. Der Stromanschluss hat ein narrensicheres Design. Verbinden Sie das Stromkabel vom Netzteil mit diesem Anschluss. Achten Sie dabei auf die richtige Ausrichtung. Der 12V-Stromanschluss liefert grundsätzlich der CPU den Strom. Der Computer kann nicht gestartet werden, wenn dieser 12V-Stromanschluss nicht verbunden wurde. Wir empfehlen Ihnen ein Netzteil, das für einen hohen Stromverbrauch (500W oder noch mehr) geeignet ist, zu verwenden, damit Erweiterungsanforderungen erfüllt werden. Wenn Sie ein Netzteil verwenden, das den notwendigen Strom nicht liefern kann, wird das System instabil oder lässt sich sogar nicht starten. ATX_12V: Pol-Nr. Funktion Erde (Nur für 2x4-pol.12V) Erde (Nur für 2x4-pol.12V) Erde Erde +12V (Nur für2x4-pol.12V) +12V (Nur für2x4-pol.12V) ATX_12V +12V +12V ATX: Pol-Nr. Funktion Pol-Nr. Funktion 3,3V 3,3V 3,3V -12V Erde Erde PS_ON (Soft Ein/Aus) Erde Erde Erde Erde Erde Power Good 5VSB (Standby +5V) +12V...
  • Seite 18 3/4/5) CPU_FAN/SYS_FAN1/SYS_FAN2/PWR_FAN (Lüftersockel) Das Motherboard hat eine 4-pol. CPU-Lüftersockel (CPU_FAN), eine 3-pol. (SYS_FAN2) und eine 4-pol. (SYS_FAN1) Systemlüftersockel und eine 3-pol. Netzlüftersockel (PWR_FAN). Die meisten Lüftersockel sind so ausgelegt, dass sie sich missbrauchsicher einfügen lassen. Achten Sie beim Anschluss eines Lüfterkabels darauf, dass es richtig ausgerichtet angeschlossen wird (der schwarze Anschlussdraht ist der Schutzleiter). Das Motherboard unterstützt die Steuerung der CPU-Lüftergeschwindigkeit, wobei ein CPU-Lüfter mit Geschwindigkeitssteuerung im Lüfterdesign erforderlich ist. Zur optimalen Wärmeabfuhr wird die Installation eines Systemlüfters im Gehäuse empfohlen. CPU_FAN: Pol-Nr. Funktion Erde +12V / Drehzahlsteuerung CPU_FAN Sensor Drehzahlsteuerung SYS_FAN1: Pol-Nr. Funktion Erde +12V / Drehzahlsteuerung SYS_FAN1 Sensor Reserviert SYS_FAN2/PWR_FAN: Pol-Nr. Funktion Erde +12V Sensor SYS_FAN2 PWR_FAN Vergessen Sie nicht, die Lüfterkabel mit den Lüfterstiftleisten zu verbinden, um Ihre CPU und das System • vor Überhitzung zu schützen. Eine Überhitzung kann Schäden an der CPU oder das Hängen des Systems verursachen. Diese Lüfterstiftleisten sind keine Konfigurationsjumper. Setzen Sie keine Jumper-Kappen auf die • Stiftleisten. 6) SATA3_0/1/2/3/4/5 (SATA 6Gb/s Anschlüsse, gesteuert durch AMD SB950 Southbridge) Die SATA-Anschlüsse entsprechen dem SATA 6Gb/s-Standard und sind mit den Standards SATA 3Gb/ s und SATA 1,5Gb/s kompatibel. Jeder SATA-Anschluss nimmt ein einziges SATA-Gerät auf. Der AMD SB950 Southbridge-Controller unterstützt RAID 0, RAID 1, RAID 5, RAID 10 und JBOD. Hinweise zur...
  • Seite 19 7) F_PANEL (Fronttafelsockel) Verbinden Sie den Stromschalter, Reset-Schalter, Lautsprecher, Gehäuseeinbruchschalter/-sensor und die Systemstatusanzeige am Gehäuse gemäß den nachstehenden Polzuweisungen mit dieser Stiftleiste. Achten Sie vor dem Anschließen der Kabel auf die positiven und negativen Pole. Meldung-/Strom-/ Strom- Schlaf-LED schalter Lautsprecher Festplattenaktivitäts- Reset- Strom-LED schalter Gehäuseeinbruch- Sockel • MSG/PWR (Meldung-/Strom-/Schlaf-LED, Gelb/Lila): Anschluss an die Betriebsstatusanzeige an der Vorderseite des Gehäuses. Systemzustand LED Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt, wenn das System im S1-Schlafmodus ist. Die LED zeigt kein Licht an, wenn das Blinkend System im S3/S4-Schlafmodus oder ausgeschaltet (S5) ist. S3/S4/S5 • PW (Stromschalter, Rot): Diese Stelle wird mit dem Stromschalter an der Fronttafel des Gehäuses verbunden. Sie können einstellen, wie das System über den Stromschalter ausgeschaltet wird (siehe Kapitel 2 „BIOS-Setup“, “Energieverwaltungseinstellung” für weitere Informationen). • SPEAK (Lautsprecher, Orange): Diese Stelle wird mit dem Lautsprecher an der Fronttafel des Gehäuses verbunden. Das System berichtet den Systemstartzustand, indem es Pieptöne abgibt. Ein einziger kurzer Piepton bedeutet, dass kein Problem während des Startens des Systems erkannt wurde. Falls ein Problem erkannt wurde, gibt das BIOS je nach dem Problem entsprechende Pieptöne ab. Beziehen Sie sich bitte auf Kapitel 5 „Fehlerbehebung“ für Informationen zu den Pieptöne. • HD (Festplattenaktivitäts-LED, Blau): Diese Stelle wird mit der Festplattenaktivitäts-LED an der Fronttafel des Gehäuses verbunden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.
  • Seite 20 8) F_AUDIO (Fronttafel-Audiosockel) Der Fronttafel-Audiosockel unterstützt die Intel High Definition (HD)- und AC’97-Audiofunktionen. Sie können Ihr Fronttafel-Audiomodul mit diesem Sockel verbinden. Stellen Sie sicher, dass die Kabelzuweisungen des Moduls mit den Polzuweisungen des Sockels am Motherboard übereinstimmen. Eine falsche Verbindung zwischen dem Modul und der Stiftleiste am Motherboard kann dazu führen, dass das Audiogerät nicht funktionieren kann oder sogar beschädigt wird. Für HD-Fronttafel-Audio: Für AC’97-Fronttafel-Audio: Pol-Nr. Funktion Pol-Nr. Funktion MIC2_L F_ U Erde Erde MIC2_R Mikrofonleistung -ACZ_DET LINE2_R Line Out (R) Erde FAUDIO_JD Kein Pol Kein Pol LINE2_L Line Out (L) Erde B S S • Der Fronttafel-Audiosockel unterstützt in der Standardeinstellung die HD-Audiofunktion. Ist Ihr Gehäuse mit einem Fronttafel-AC'97-Audiomodul ausgestattet, beachten Sie bitte die Anweisungen zum Aktivieren der AC'97-Funktion über die Audiosoftware in Kapitel 5, „Konfigurieren einer 2/4/5.1/7.1-Kanal-Audio“. • Audiosignale werden gleichzeitig über die Audioanschlüsse sowohl an der vorderen als auch an der hinteren Tafel wiedergegeben. Wenn Sie die Audioausgabe von dem Anschluss an der hinteren Tafel ausschalten möchten (nur möglich, wenn ein HD-Fronttafel-Audiomodul...
  • Seite 21 10) F_USB1/F_USB2/F_USB3 (USB 2.0/1.1-Stiftleisten) Diese Sockel unterstütz die USB 2.0/1.1-Spezifikation. Jeder USB-Sockel kann über ein optionales USB-Modul zwei USB-Anschlüsse anbieten. Bitte wenden Sie sich an Ihren Händler, um ein optionales USB-Modul zu erwerben. Pol-Nr. Funktion Strom (5V) Strom (5V) USB DX- USB DY- USB DX+ USB DY+ Erde Erde Kein Pol 11) F_USB30 (USB 3.0/2.0-Stiftleiste) Dieser Sockel unterstützt die USB 3.0/2.0-Spezifikation. Die USB-Stiftleiste kann zwei USB-Ports bereitstellen. Bitte wenden Sie sich zum Kauf der optionalen 3,5 Zoll-Frondblende mit zwei USB 3.0/2.0- Ports an Ihren örtlichen Händler. F_USB30 F_ U Pol-Nr. Funktion Pol-Nr. Funktion VBUS SSRX1- SSRX1+ Erde Erde SSTX2+ SSTX1- SSTX2- SSTX1+ Erde Erde SSRX2+ SSRX2- VBUS...
  • Seite 22 12) F_1394 (IEEE 1394a-Sockel) Die Sockel stimmt mit der IEEE 1394a-Spezifikation überein. Die IEEE 1394a-Sockel kann einen IEEE 1394a-Anschluss über einen optionalen IEEE 1394a-Halter verfügbar machen. Wenden Sie sich an Ihren Händler vor Ort, wenn Sie einen optionalen IEEE 1394a-Halter erwerben möchten. Pol-Nr. Funktion TPA+ TPA- Erde- Erde TPB+ TPB- Strom (12V) Strom (12V) Kein Pol Erde • Verbinden Sie nicht das USB-Halterkabel mit der IEEE 1394a-Stiftleiste. • Vor Installation des IEEE 1394a-Halters müssen Sie Ihren Computer ausschalten und das Netzkabel aus der Steckdose herausziehen, um zu verhindern, dass der IEEE 1394a-Halter beschädigt wird.
  • Seite 23 14) CLR_CMOS (Jumper zum Löschen der Daten im CMOS) Verwenden Sie diesen Jumper, um die Daten im CMOS (z.B. die Datumsinformationen und BIOS- Konfigurationen) zu löschen und die Daten im CMOS auf werkseitig Standardwerte zurückzusetzen. Setzen Sie eine Jumperbrücke auf die zwei Pole oder berühren Sie mit einem Metallgegenstand wie z.B. einen Schraubenzieher die zwei Pole für einige Sekunden, um die zwei Pole vorübergehend kurzzuschließen und damit die Daten im CMOS zu löschen. Offen: Normal Geschlossen: CMOS-Werte löschen Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose • herausziehen, bevor Sie die Daten im CMOS löschen. Denken Sie nach dem Löschen der Daten im CMOS und vor dem Einschalten des Computers • daran, die Jumperbrücke von dem Jumper zu entfernen. Andernfalls kann ein Schaden an dem Motherboard die Folge sein. Nach dem Neustart des Systems rufen Sie das BIOS Setup auf und laden Sie die • werksseitigen Standardeinstellungen (wählen Sie Load Optimized Defaults) oder konfigurieren Sie die BIOS-Einstellungen manuell (Hinweise zur BIOS-Konfiguration sind in Kapitel 2, „BIOS Setup“, zu finden). - 23 - Hardwareinstallation...
  • Seite 24 15) BAT (Batterie) Die Batterie liefert Strom, um die Daten (wie z.B. BIOS-Konfigurationen, das Datum und die Uhrzeit) im COMS zu behalten, wenn der Computer ausgeschaltet ist. Wechseln Sie die Batterie aus, wenn die Batterie spannung auf ein niedriges Niveau sinkt. Andernfalls können die CMOS-Daten ungenau werden oder sogar verloren gehen. Sie können durch Entfernen der Batterie die Daten im CMOS löschen: Schalten Sie den Computer aus und stecken sein Netzkabel aus. Entfernen Sie vorsichtig die Batterie von dem Batteriehalter und warten dann für eine Minute. (Als Alternative können Sie einen Metallgegenstand wie z.B. einen Schraubenzieher verwenden, um den positiven und den negativen Pol an dem Batteriehalter zu verbinden, F_USB30 um einen Kurzschluss für fünf Sekunden herzustellen.) F_ U Legen Sie die Batterie zurück. Stecken Sie das Netzkabel ein und starten den Computer neu. Schalten Sie immer vor dem Auswechseln der Batterie den Computer aus und ziehen das • Netzkabel aus der Steckdose heraus. Ersetzen Sie die Batterie nur durch eine gleichwertige. Es besteht Explosionsgefahr, wenn die • Batterie durch ein falsches Modell ersetzt wird. Wenden Sie sich an die Verkaufsstelle bzw. den Händler, wenn Sie die Batterie nicht selbst • auswechseln können oder sich bezüglich des Batteriemodells nicht sicher sind. Achten Sie auf die Ausrichtung der positiven Seite (+) und der negativen Seite (-) der Batterie, •...
