Anschluß - Sony TC-TX313 Bedienungsanleitung

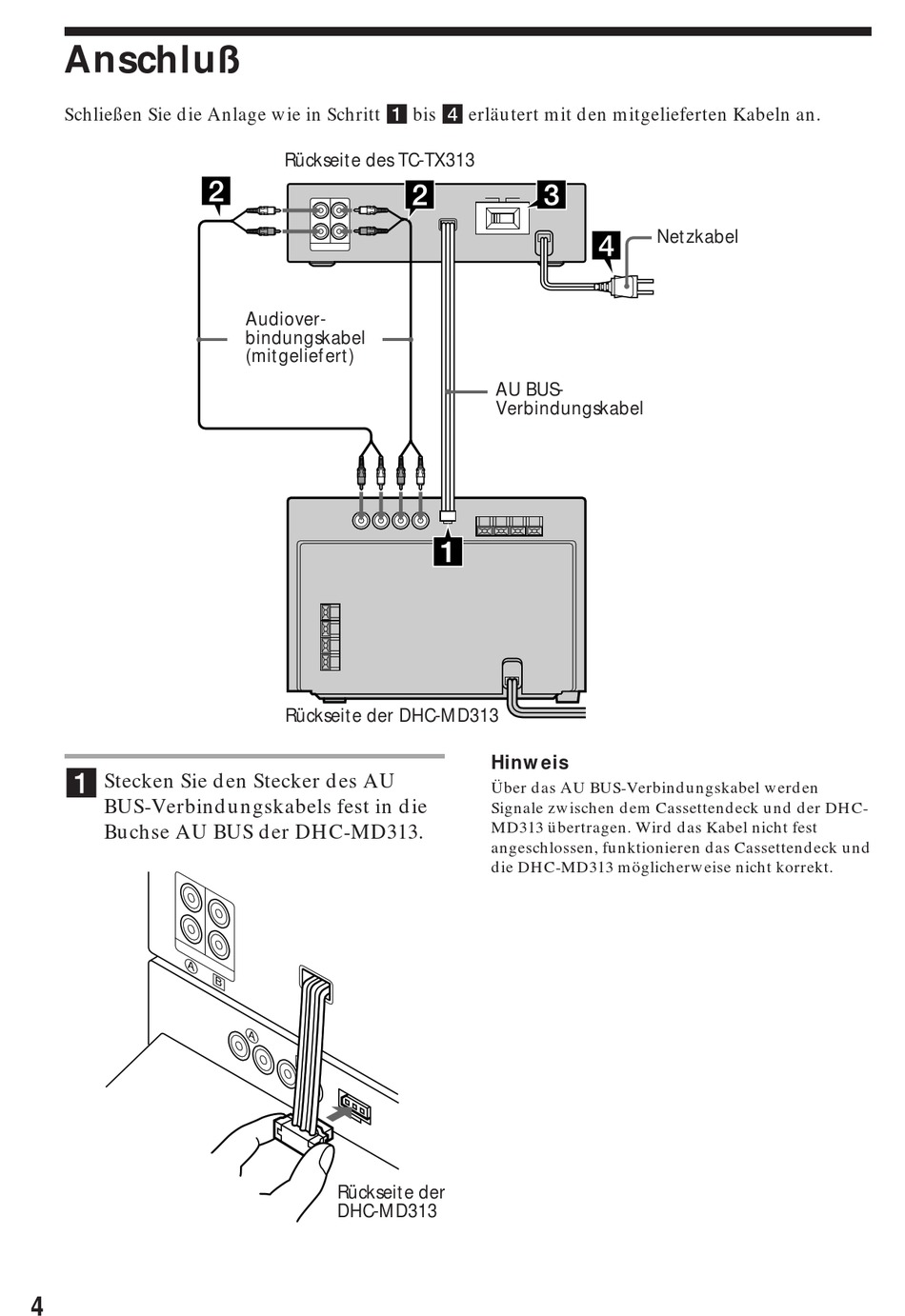

Anschluß
Schließen Sie die Anlage wie in Schritt 1 bis 4 erläutert mit den mitgelieferten Kabeln an.
1
Stecken Sie den Stecker des AU
BUS-Verbindungskabels fest in die
Buchse AU BUS der DHC-MD313.
A
4
Rückseite des TC-TX313
Audiover-
bindungskabel
(mitgeliefert)
Rückseite der DHC-MD313
B
A
B
Rückseite der
DHC-MD313
Netzkabel
AU BUS-
Verbindungskabel
Hinweis
Über das AU BUS-Verbindungskabel werden
Signale zwischen dem Cassettendeck und der DHC-
MD313 übertragen. Wird das Kabel nicht fest
angeschlossen, funktionieren das Cassettendeck und
die DHC-MD313 möglicherweise nicht korrekt.
