2.3.3 Diagramme skalieren

Der Analysator bietet verschiedene Möglichkeiten zur Festlegung des Sweep-Bereichs
und zur Anpassung der Diagramme. Wählen Sie die Methode aus, die Ihnen am
günstigsten erscheint.
Sweep-Bereich einstellen

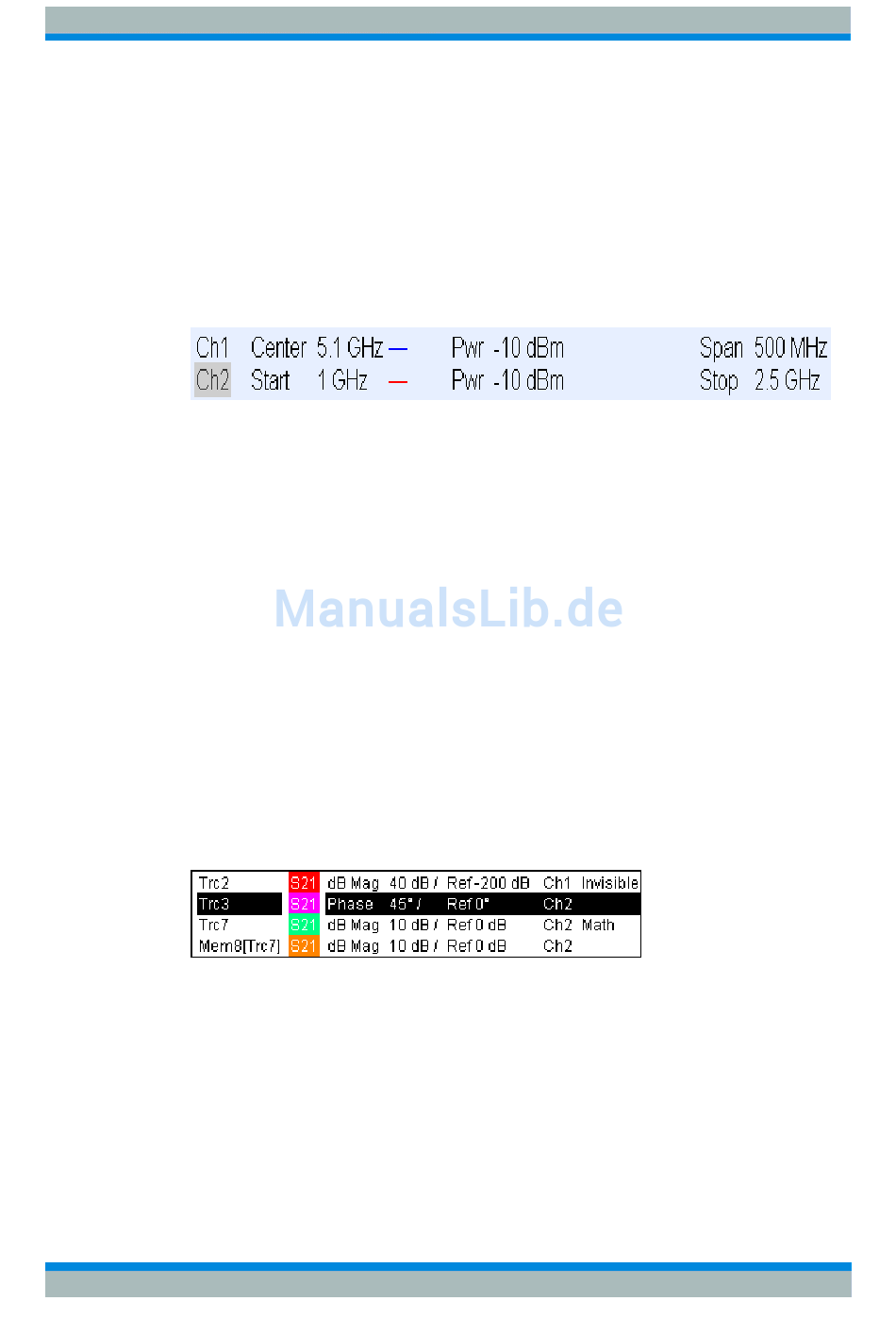

Der Sweep-Bereich für alle Kanäle wird in der Kanalliste am unteren Rand des
Diagrammbereichs angezeigt:
Wählen Sie eine der folgenden Möglichkeiten, um den Sweep-Bereich zu ändern:
Drücken Sie auf der Frontplatte die Funktionstaste CENTER oder SPAN.
●
Klicken Sie mit der rechten Maustaste in der Kanalliste auf den Start- oder den
●
Stoppwert und wählen Sie im Kontextmenü Start, Stop, Center, Span aus.
Wählen Sie im Menü Channel – Center oder Channel– Span die Option Start,
●
Stop, Center, Span aus.
Verwenden Sie die Markerfunktionen (Funktionstaste MARKER ––>).
●
Referenzwert und -position
Im Analysator stehen drei Parameter zur Änderung der Skala der vertikalen Achse
(Antwortachse) zur Verfügung:
Durch Änderung von Ref Value oder Ref Position wird die Messkurve in vertikaler
●
Richtung verschoben und die Beschriftung der vertikalen Achse geändert. Ref
Value kann auch bei Kreisdiagrammen verwendet werden.
Durch Änderung von Scale/Div wird der Wert der Skalenteilung der vertikalen
●
Achse oder des Kreisdiagramms und damit der gesamte Bereich der angezeigten
Antwortwerte geändert.
Scale/Div und Ref Value werden in dem Skalenbereich der Messkurvenliste
●
angezeigt.
Wählen Sie eine der folgenden Möglichkeiten, um einen der Parameter zu ändern:
Taste "SETUP" auf der Frontplatte drücken.
●
Mit der rechten Maustaste auf den Skalenbereich in der Messkurvenliste klicken
●
und die Parameter im Kontextmenü auswählen.
Parameter im Menü Trace – Scale auswählen.
●
Markerfunktionen (Funktionstaste MARKER ––>) verwenden.
●
