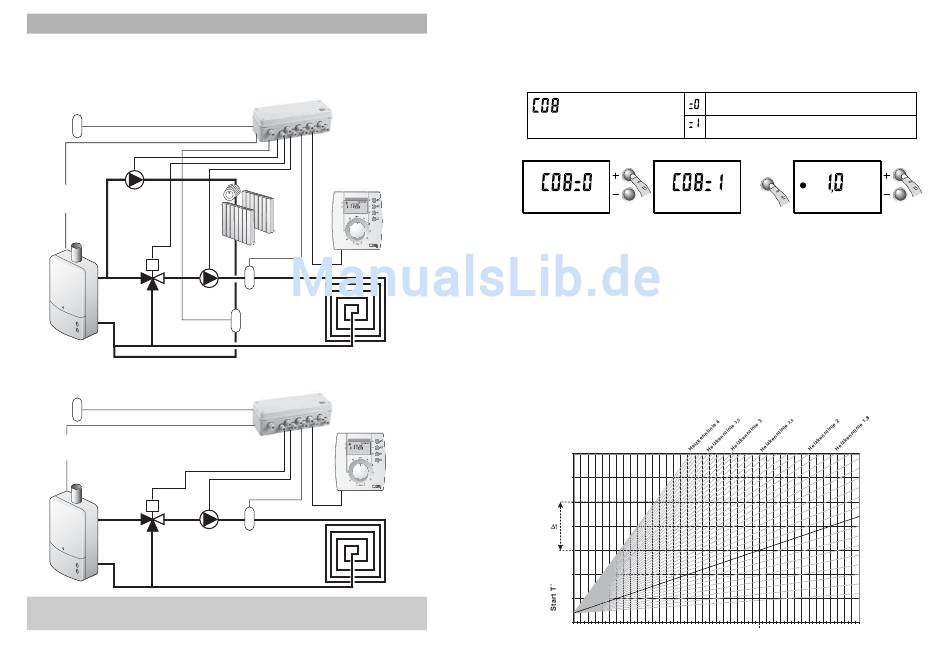

4. Anschluss

Art der Anlage bestimmen

Anwendung 1: 1 Bereich mit Warmwasser-Fußbodenheizung
1 Bereich mit Heizkörpern
Außentemperaturfühler
S
Steuereingang
Umwälzpumpe
Heizkessel-
Bereich 2
thermostat
Mischventil
M
Umwälzpumpe
Bereich 1
Rücklauffühler
Bereich 2
Anwendung 2: 1 Bereich Warmwasser-Fußbodenheizung
Außentemperaturfühler
S
Steuereingang
Heizkessel-
thermostat
Mischventil
M
Umwälzpumpe
Bereich 1
WICHTIG: Wenn der Bereich 2 nicht genutzt wird, stellen Sie ihn auf
Sparbetrieb (mit Solltemperatur 10 °C).
(mit Thermostatventilen)
Raumtemperatur-
fühlergehäuse
Bereich 2
im Bereich 1
Bereich 1
S
Vorlauffühler
Bereich 1
S
S
Vorlauffühler
Bereich 1
6
Menü C08 : Einstellung der Heizkennlinie
des Bereichs 2
Autorisation du réglage de la
pente du réseau 2 (zone 2)
Bei Inbetriebnahme: C08=0 und Heizkennlinie auf 1,0.
Beispiel :
Niedrigster Außentemperaturgrundwert: -6 °C Vorlauftemperatur
des Heizkörperdirektkreises: 70 °C
Schätzen Sie den Temperaturabfall (t) zwischen Vorlauf und Rücklauf je nach
technischen Merkmalen der Anlage: z.B. 20 °C.
Im vorliegenden Beispiel beträgt die geschätzte Rücklauftemperatur 50 °C.
Tragen Sie die Rücklauftemperatur für Bereich 2 und den niedrigsten Außen-
temperaturgrundwert (z.B. -6 °C) auf den entsprechenden Achsen ein. Im vor-
liegenden Beispiel ist die passende Heizkennlinie 1. Einstellung von Hand:
Stellen Sie am DELTA 200 einen Sollwert von 20 °C ein und die Thermostat-
ventile auf die höchste Position. Bei einer Außentemperatur von rund 10 °C
muss die Temperatur im Bezugsraum 20 °C betragen. Wenn die Raumtempe-
ratur niedriger ist, stellen Sie eine steilere Heizkennlinie ein.
Wenn die Raumtemperatur höher ist, stellen Sie eine flachere Heizkennlinie ein.
Stellen Sie die Thermostatventile auf die gewünschte Position.
90
80
70
60
50
40
30
20
20 18 16 14 12 10 8 6 4 2
Außenseite T˚
Pas de réglage possible
Réglage possible (de 0 à 4 au pas de 0,1)
A la mise en service le réglage est de 1.
OK
Heizkennlinie 1,6
Heizkennlinie 1,4
Heizkennlinie 1,2
Heizkennlinie 1
Heizkennlinie 0,8
Heizkennlinie 0,6
Heizkennlinie 0,4
Heizkennlinie 0,2
0 -2 -4 -8 -10 -12 -14 -16 -18 -20
-6
15
