5. Inbetriebnahme

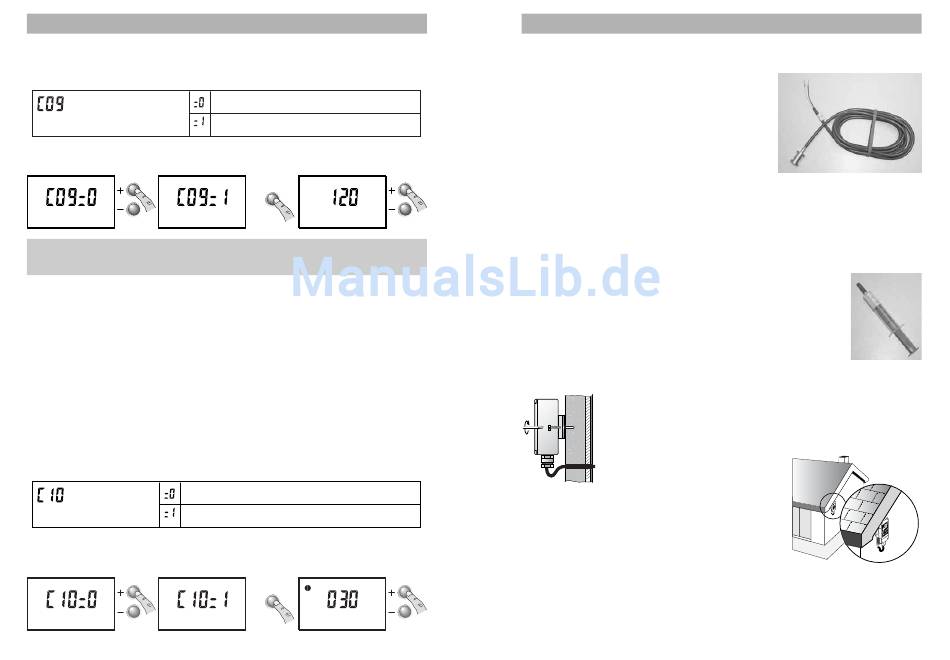

Menü C9: Ventillaufzeit
Die längste Öffnungs- oder Schließzeit des Ventils.
Einstellung der Ventillaufzeit (Bereich 1)
WICHTIG: Einzelheiten zur Festlegung der Ventillaufzeit erfahren Sie in
der zum Ventil gehörigen Dokumentation.
Bei Inbetriebnahme: C09=0 und Zeiteinstellung 120 Sekunden
Menü C10: Aufheizverzug für Bereich 1
Der Aufheizverzug ist die Zeit, die nötig ist, um den gewünschten Sollwert
zum programmierten Zeitpunkt zu erreichen, d.h.:
TA = (Sollwert Bereich 1 - gemessene T° im Bereich 1) x Parameter C10
Dadurch wird ein allzu schneller, "energiefressender" Temperaturanstieg vermieden.
Beispiel: Bei Sparbetrieb beträgt die Raumtemperatur 17 °C.
Die Komfortsolltemperatur beträgt 20 °C.
Der Parameter C10 ist auf 30 Min./°C eingestellt.
Um bei programmiertem Komfortbetrieb eine Raumtemperatur von 20 °C zu
erreichen, muss 1 h 30 vor dem gewünschten Zeitpunkt mit dem Heizen
begonnen werden: TA = (20 °C - 17 °C) x 30 Min./°C = 1h30
Keine Einstellung möglich
Einstellung des Aufheizverzugs
Einstellung möglich (von 0 bis 120 Minuten/˚C in 5er Schritten)
für Bereich 1
Einstellung bei Inbetriebnahme: 30 Min./˚C
Bei Inbetriebnahme: C10=0 und Parameter auf 30 Minuten/°C
Keine Einstellung möglich
Einstellung möglich (von 1 bis 240 Sekunden)
Einstellung bei Inbetriebnahme: 120 Sekunden
OK
.
OK
16
3. Einbau der Fühler
Vorlauffühler (Bereich 1) und Rücklauffühler (Bereich 2)
Die Wassertemperaturfühler sind Klemmfühler.
Sie werden für die Temperaturmessung an der
Leitungsoberfläche eingesetzt.
Gemessen werden können Temperaturen im
Bereich von -30 °C bis +150 °C.Die Fühler sind
serienmäßig mit einem CTN-Messelement 10
KΩ. ausgestattet.
Befestigt werden sie mit einer Klemmschelle an Rohren von maximal 1 ½ ".
Der Vorlauffühler (Bereich 1) wird hinter dem Mischventil zwischen Umwälz-
pumpe (~ 50 cm) und angeschlossenen Heizelementen (Bodenheizung
oder Heizkörper) angebracht.
Der Rücklauffühler (Bereich 2) wird direkt an der
Rücklaufleitung des Heizkörperkreises angebracht.
Um möglichst genaue Messergebnisse zu erhalten, spritzen Sie mit der
Spritze Wärmeschmierfett zwischen Fühler und Rohr.
Außentemperaturfühler
Der Außentemperaturfühler wird mit einem Schrauben-
/Dübelsatz an einer senkrechten Wand befestigt.
Es empfiehlt sich, eine Nord- oder
Nordwestwand in ausreichender
Entfernung zu Wärmequellen (Kamin,
Luftaustrittsöffnungen, Kältebrücke)
zu wählen.
