Anschluss

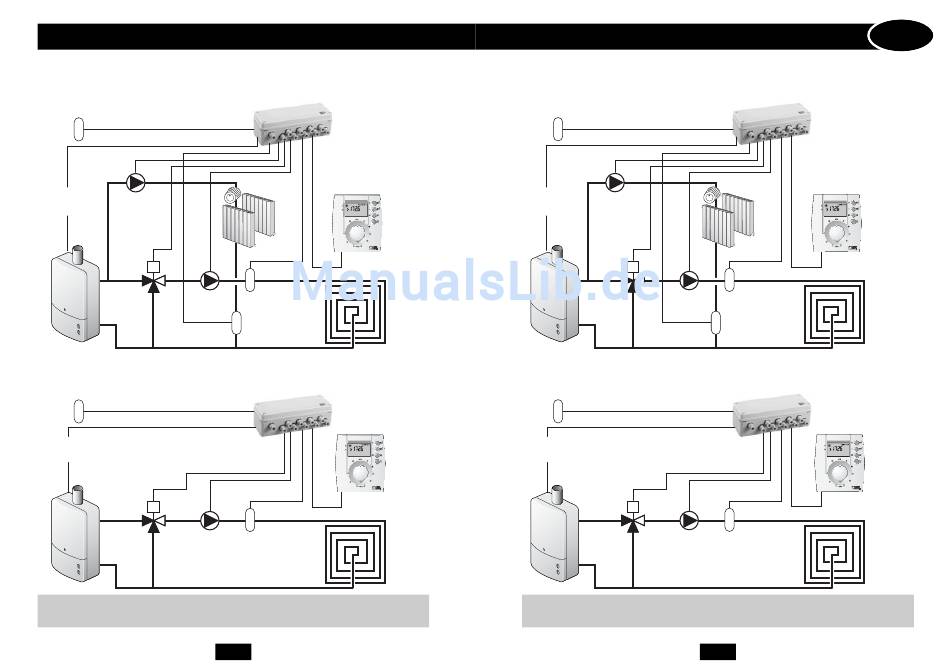

Art der Anlage bestimmen

Anwendung 1: 1 Bereich mit Warmwasser-Fußbodenheizung
1 Bereich mit Heizkörpern
(mit Thermostatventilen)
Außentemperaturfühler
S
Steuereingang
Umwälzpumpe
Heizkessel-
Bereich 2
thermostat
Mischventil
M
Umwälzpumpe
Bereich 1
Rücklauffühler
Bereich 2
Anwendung 2: 1 Bereich Warmwasser-Fußbodenheizung
Außentemperaturfühler
S
Steuereingang
Heizkessel-
thermostat
Mischventil
M
Umwälzpumpe
Bereich 1
WICHTIG: Wenn der Bereich 2 nicht genutzt wird, stellen Sie ihn auf
Sparbetrieb (mit Solltemperatur 10 °C).
Raumtemperatur-
fühlergehäuse
Bereich 2
im Bereich 1
Bereich 1
S
Vorlauffühler
Bereich 1
S
S
Vorlauffühler
Bereich 1
- 40 -
Anwendung 3: 1 Bereich mit Heizkörpern (ohne Thermostatventile)
1 Bereich mit Heizkörpern
(mit Thermostatventilen)
Außentemperaturfühler
S
Steuereingang
Umwälzpumpe
Heizkessel-
Bereich 2
thermostat
Mischventil
M
Umwälzpumpe
Bereich 1
Rücklauffühler
Bereich 2
Anwendung 4: 1 Bereich mit Heizkörpern
Außentemperaturfühler
S
Steuereingang
Heizkessel-
thermostat
Mischventil
M
Umwälzpumpe
Bereich 1
Bei Einsatz von thermostatischen Heizkörpern in Bereich 1 fungieren die
Thermostate als Begrenzer.
Raumtemperatur-
fühlergehäuse
Bereich 2
im Bereich 1
Bereich 1
S
Vorlauffühler
Bereich 1
S
(ohne Thermostatventile)
S
Vorlauffühler
Bereich 1
- 41 -
