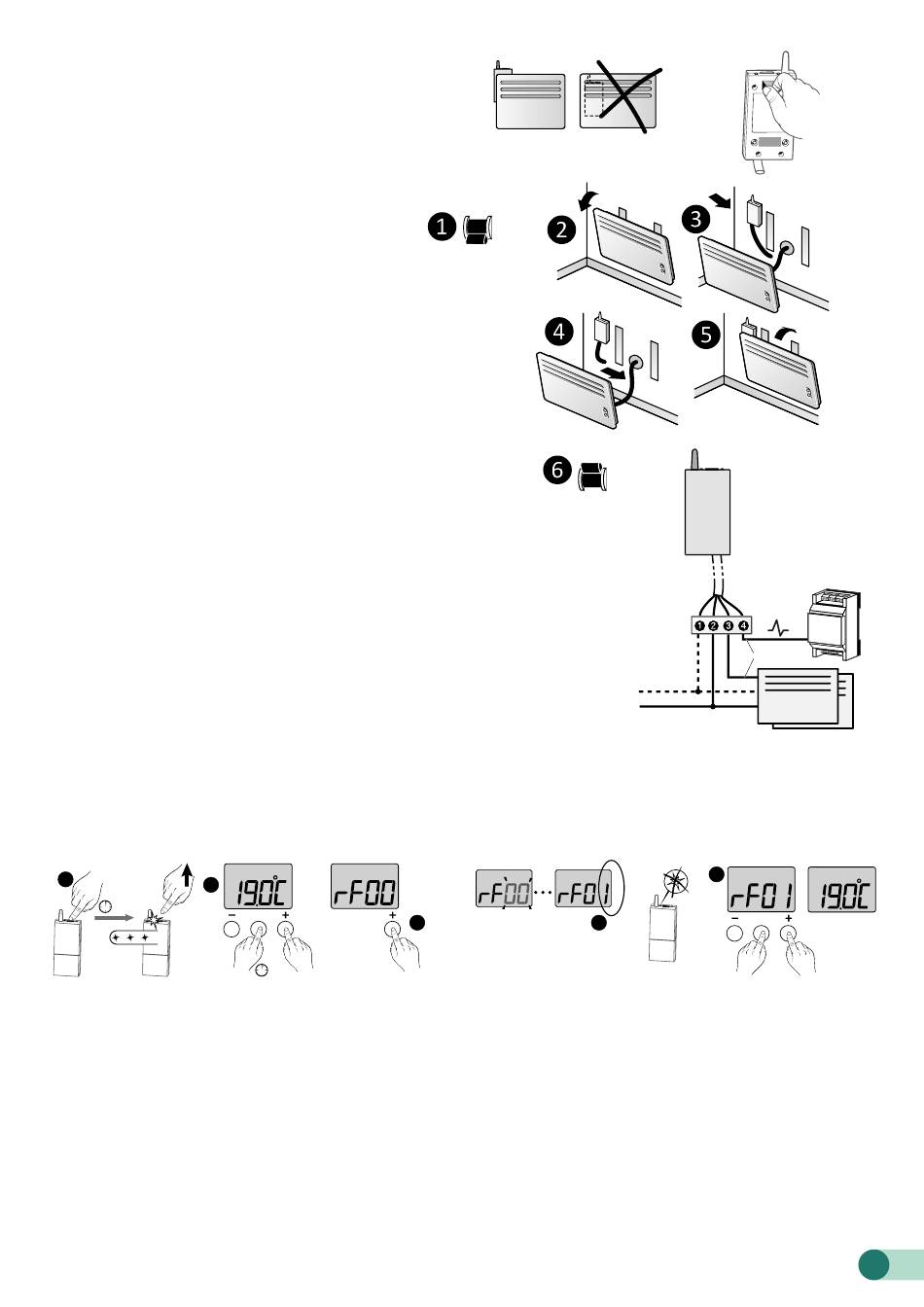

2. Installation des Empfängers

2.1 Standort

Die Antenne des Empfängers darf nicht in
Kontakt mit Metalloberflächen sein.

2.2 Befestigung/Anschluss

❶ Schalten Sie zunächst die Stromversorgung
der Anlage aus.
❷ Der Empfänger kann entweder mit
geeigneten Schrauben oder mit Klebeband (im
Lieferumfang enthalten) am Halter befestigt
werden.
❸ Achten Sie beim Anschluss auf die Farbe der
Kabel.
Blau: Neutral
Braun: Phase
Schwarz: Steuerdraht
Grau: Steuerung mit Lastabwurfrelais
❹ Sobald der Empfänger angeschlossen ist,
schalten Sie die Stromversorgung der Anlage
ein.
Wichtig:
• Wenn kein Lastabwurfrelais vorhanden ist, darf
der graue Draht nicht angeschlossen werden,
aber es ist vorzuziehen, ihn elektrisch zu isolieren
(z. B. an einer Lüsterklemme).
• Das Netzkabel dieses Steuergeräts kann nicht
ersetzt werden. Wenn das Kabel beschädigt ist,
sollte das Gerät entsorgt werden.

3. Funkkopplung

1
2
>3s
... ... ...
Bei der 1. Spannungszuschaltung blinkt die grüne
Kontrollleuchte des Empfängers schnell auf und
signalisiert damit, das er nicht zugeordnet wurde.
❶ Drücken Sie 3 Sekunden lang auf die Taste des/der
Empfänger/s, der/die zugeordnet werden soll/en, bis die
rote Kontrollleuchte blinkt. Lassen Sie die Taste wieder
los.
❷ Drücken Sie auf der Tybox gleichzeitig 3 Sekunden
lang auf die Tasten Betriebsart und +.
Auf dem Display erscheint: rF00. Lassen Sie die Taste
wieder los.
mode
3
>3s
OFF
230V~
50 Hz
ON
N
L
4
❸ Drücken Sie kurz auf +. Das Display blinkt,
bis rF angezeigt wird, gefolgt von der Anzahl der
zugeordneten Empfänger (❹) (z. B.: rF01 für einen
einzelnen Empfänger, rF02 für 2 Empfänger usw.).
❺ Kontrollieren Sie, ob die Kontrollleuchte des/der
Empfänger(s) nicht mehr blinkt.
Um den Modus zu verlassen, drücken Sie gleichzeitig
und kurz die Tasten Mode und +.
50 m max.
x 2 max.
