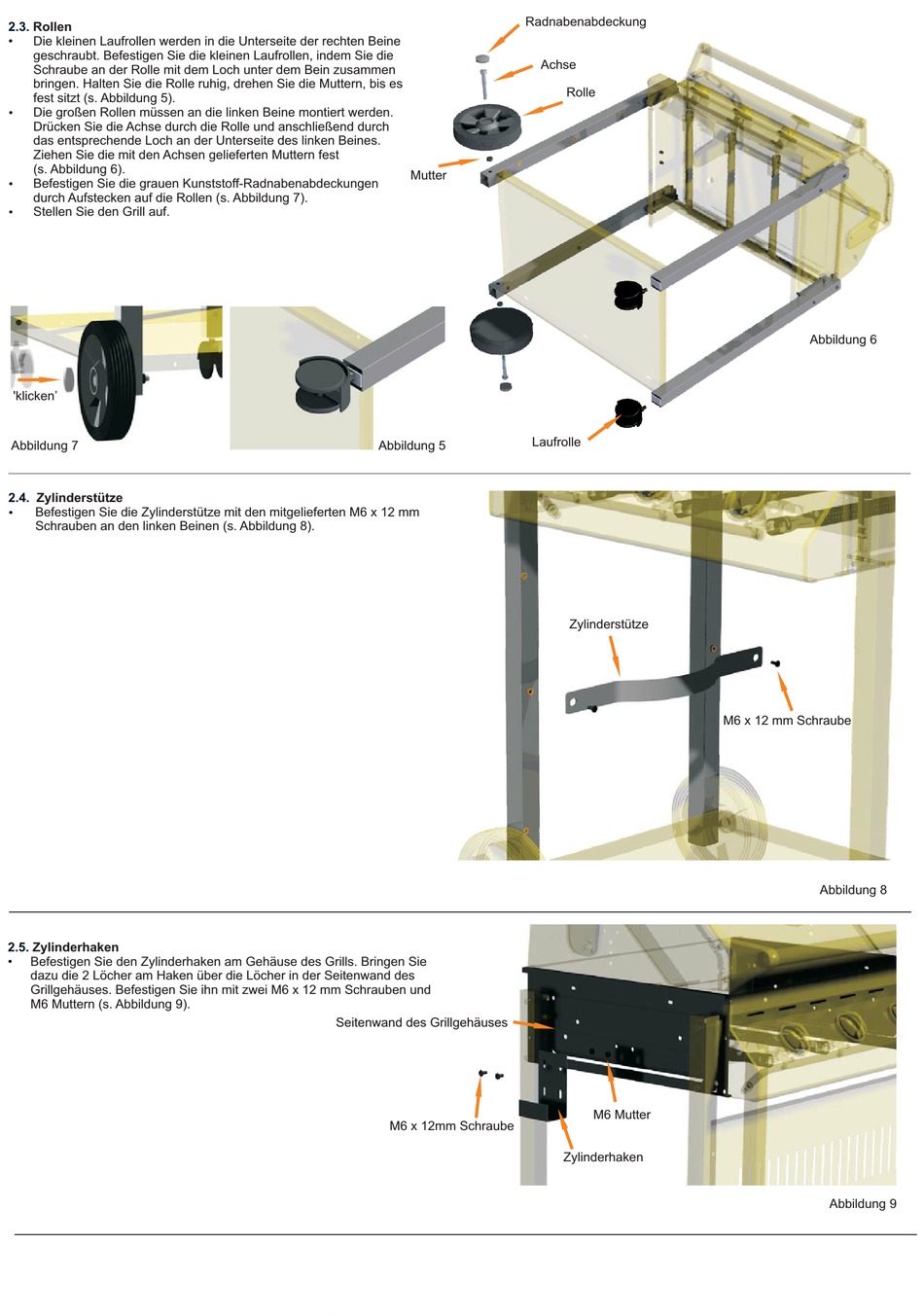

2.3.
Rollen
•
Die kleinen Laufrollen werden in die Unterseite der rechten Beine
geschraubt. Befestigen Sie die kleinen Laufrollen, indem Sie die
Schraube an der Rolle mit dem Loch unter dem Bein zusammen
bringen. Halten Sie die Rolle ruhig, drehen Sie die Muttern, bis es
fest sitzt (s. Abbildung 5).
?
Die großen Rollen müssen an die linken Beine montiert werden.
Drücken Sie die Achse durch die Rolle und anschließend durch
das entsprechende Loch an der Unterseite des linken Beines.
Ziehen Sie die mit den Achsen gelieferten Muttern fest
(s. Abbildung 6).
?
Befestigen Sie die grauen Kunststoff-Radnabenabdeckungen
durch Aufstecken auf die Rollen (s. Abbildung 7).
?
Stellen Sie den Grill auf.
'klicken'
Abbildung 7
2.4.
Zylinderstütze
?
Befestigen Sie die Zylinderstütze mit den mitgelieferten M6 x 12 mm
Schrauben an den linken Beinen (s. Abbildung 8).
2.5.
Zylinderhaken
•
Befestigen Sie den Zylinderhaken am Gehäuse des Grills. Bringen Sie
dazu die 2 Löcher am Haken über die Löcher in der Seitenwand des
Grillgehäuses. Befestigen Sie ihn mit zwei M6 x 12 mm Schrauben und
M6 Muttern (s. Abbildung 9).
Mutter
Abbildung 5
Seitenwand des Grillgehäuses
M6 x 12mm Schraube
Radnabenabdeckung
Achse
Rolle
Laufrolle
Zylinderstütze
M6 Mutter
Zylinderhaken
Abbildung 6
M6 x 12 mm Schraube
Abbildung 8
Abbildung 9
