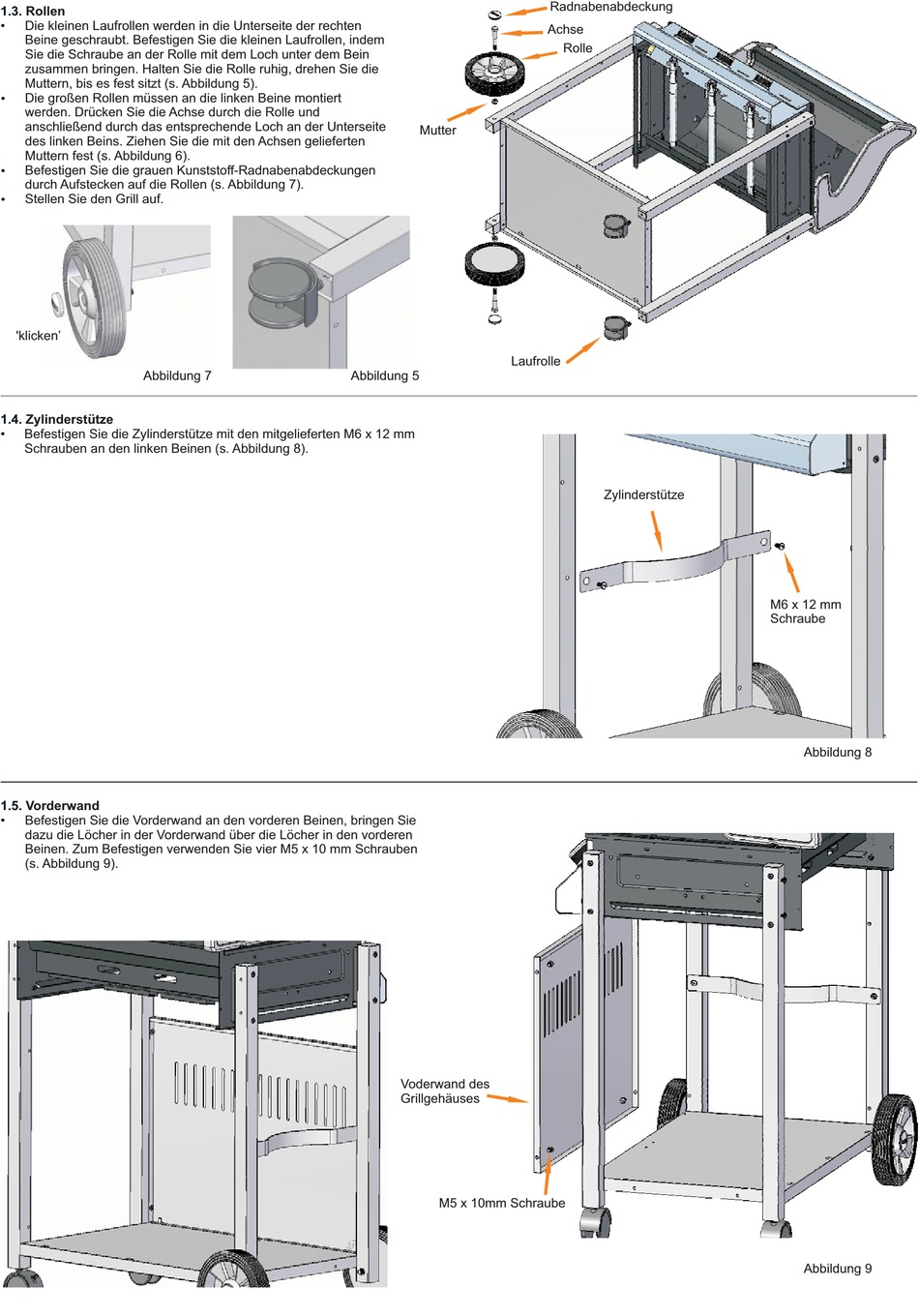

1.3.
Rollen
•
Die kleinen Laufrollen werden in die Unterseite der rechten
Beine geschraubt. Befestigen Sie die kleinen Laufrollen, indem
Sie die Schraube an der Rolle mit dem Loch unter dem Bein
zusammen bringen. Halten Sie die Rolle ruhig, drehen Sie die
Muttern, bis es fest sitzt (s. Abbildung 5).
?
Die großen Rollen müssen an die linken Beine montiert
werden. Drücken Sie die Achse durch die Rolle und
anschließend durch das entsprechende Loch an der Unterseite
des linken Beins. Ziehen Sie die mit den Achsen gelieferten
Muttern fest (s. Abbildung 6).
?
Befestigen Sie die grauen Kunststoff-Radnabenabdeckungen
durch Aufstecken auf die Rollen (s. Abbildung 7).
?
Stellen Sie den Grill auf.
'klicken'
Abbildung 7
1.4.
Zylinderstütze
•
Befestigen Sie die Zylinderstütze mit den mitgelieferten M6 x 12 mm
Schrauben an den linken Beinen (s. Abbildung 8).
1.5.
Vorderwand
•
Befestigen Sie die Vorderwand an den vorderen Beinen, bringen Sie
dazu die Löcher in der Vorderwand über die Löcher in den vorderen
Beinen. Zum Befestigen verwenden Sie vier M5 x 10 mm Schrauben
(s. Abbildung 9).
Mutter
Laufrolle
Abbildung 5
Voderwand des
Grillgehäuses
M5 x 10mm Schraube
Radnabenabdeckung
Achse
Rolle
Zylinderstütze
M6 x 12 mm
Schraube
Abbildung 8
Abbildung 9
