Cadac PATIO ENTERTAINER 4B SUPREME Anleitung Seite 25

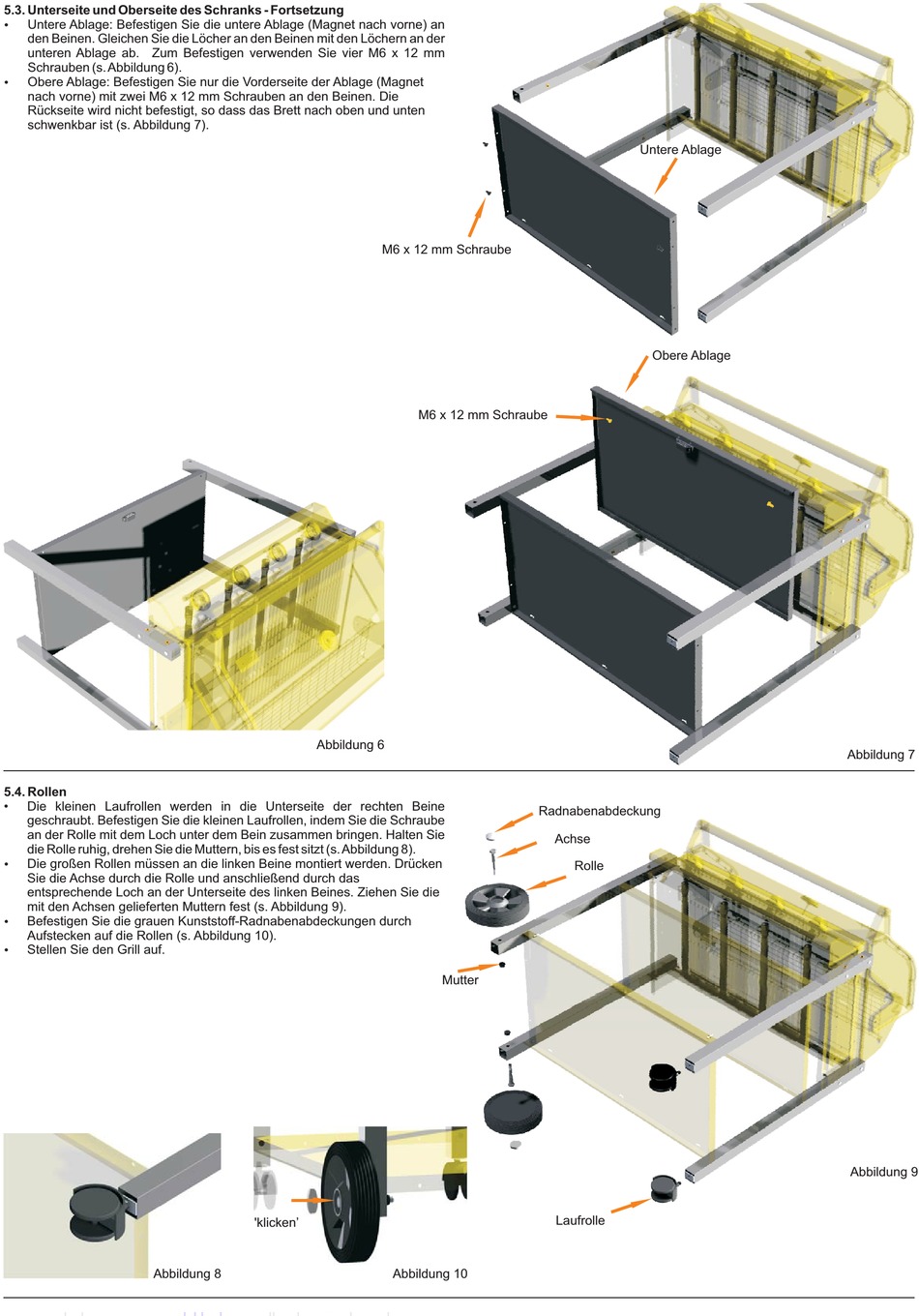

5.3. Unterseite und Oberseite des Schranks - Fortsetzung
?
Untere Ablage: Befestigen Sie die untere Ablage (Magnet nach vorne) an
den Beinen. Gleichen Sie die Löcher an den Beinen mit den Löchern an der
unteren Ablage ab. Zum Befestigen verwenden Sie vier M6 x 12 mm
Schrauben (s. Abbildung 6).
?
Obere Ablage: Befestigen Sie nur die Vorderseite der Ablage (Magnet
nach vorne) mit zwei M6 x 12 mm Schrauben an den Beinen. Die
Rückseite wird nicht befestigt, so dass das Brett nach oben und unten
schwenkbar ist (s. Abbildung 7).
5.4. Rollen
• Die kleinen Laufrollen werden in die Unterseite der rechten Beine
geschraubt. Befestigen Sie die kleinen Laufrollen, indem Sie die Schraube
an der Rolle mit dem Loch unter dem Bein zusammen bringen. Halten Sie
die Rolle ruhig, drehen Sie die Muttern, bis es fest sitzt (s. Abbildung 8).
?
Die großen Rollen müssen an die linken Beine montiert werden. Drücken
Sie die Achse durch die Rolle und anschließend durch das
entsprechende Loch an der Unterseite des linken Beines. Ziehen Sie die
mit den Achsen gelieferten Muttern fest (s. Abbildung 9).
?
Befestigen Sie die grauen Kunststoff-Radnabenabdeckungen durch
Aufstecken auf die Rollen (s. Abbildung 10).
?
Stellen Sie den Grill auf.
Abbildung 8
M6 x 12 mm Schraube
M6 x 12 mm Schraube
Abbildung 6
'klicken'
Abbildung 10
Radnabenabdeckung
Achse
Rolle
Mutter
Laufrolle
Untere Ablage
Obere Ablage
Abbildung 7
Abbildung 9
