1.

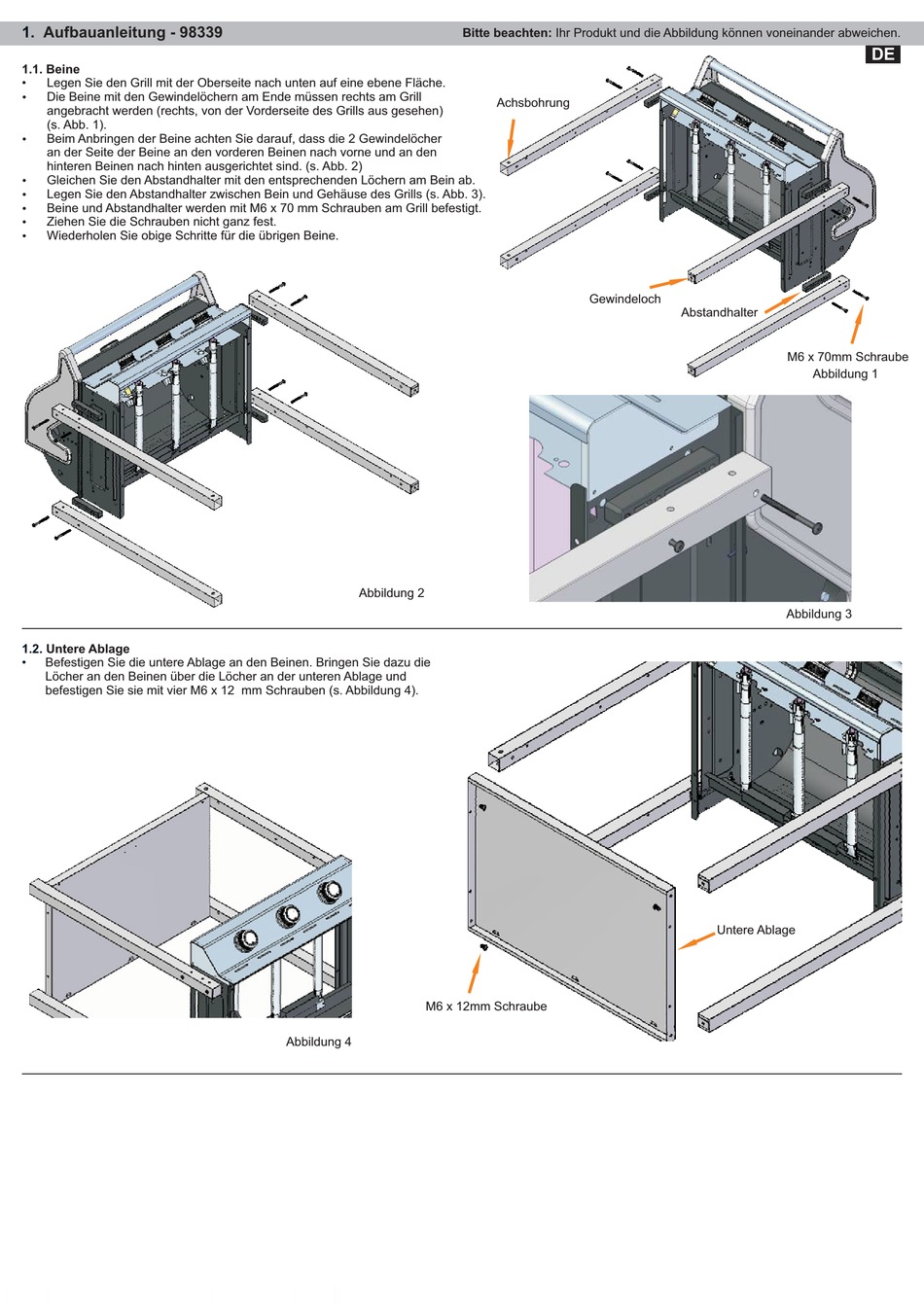

Aufbauanleitung - 98339
1.1. Beine
•
Legen Sie den Grill mit der Oberseite nach unten auf eine ebene Fläche.
?
Die Beine mit den Gewindelöchern am Ende müssen rechts am Grill
angebracht werden (rechts, von der Vorderseite des Grills aus gesehen)
(s. Abb. 1).
?
Beim Anbringen der Beine achten Sie darauf, dass die 2 Gewindelöcher
an der Seite der Beine an den vorderen Beinen nach vorne und an den
hinteren Beinen nach hinten ausgerichtet sind. (s. Abb. 2)
?
Gleichen Sie den Abstandhalter mit den entsprechenden Löchern am Bein ab.
?
Legen Sie den Abstandhalter zwischen Bein und Gehäuse des Grills (s. Abb. 3).
?
Beine und Abstandhalter werden mit M6 x 70 mm Schrauben am Grill befestigt.
?
Ziehen Sie die Schrauben nicht ganz fest.
?
Wiederholen Sie obige Schritte für die übrigen Beine.
1.2.
Untere Ablage
•
Befestigen Sie die untere Ablage an den Beinen. Bringen Sie dazu die
Löcher an den Beinen über die Löcher an der unteren Ablage und
befestigen Sie sie mit vier M6 x 12 mm Schrauben (s. Abbildung 4).
Abbildung 2
M6 x 12mm Schraube
Abbildung 4
Bitte beachten: Ihr Produkt und die Abbildung können voneinander abweichen.
Achsbohrung
Gewindeloch
Abstandhalter
M6 x 70mm Schraube
Abbildung 1
Abbildung 3
Untere Ablage
DE
