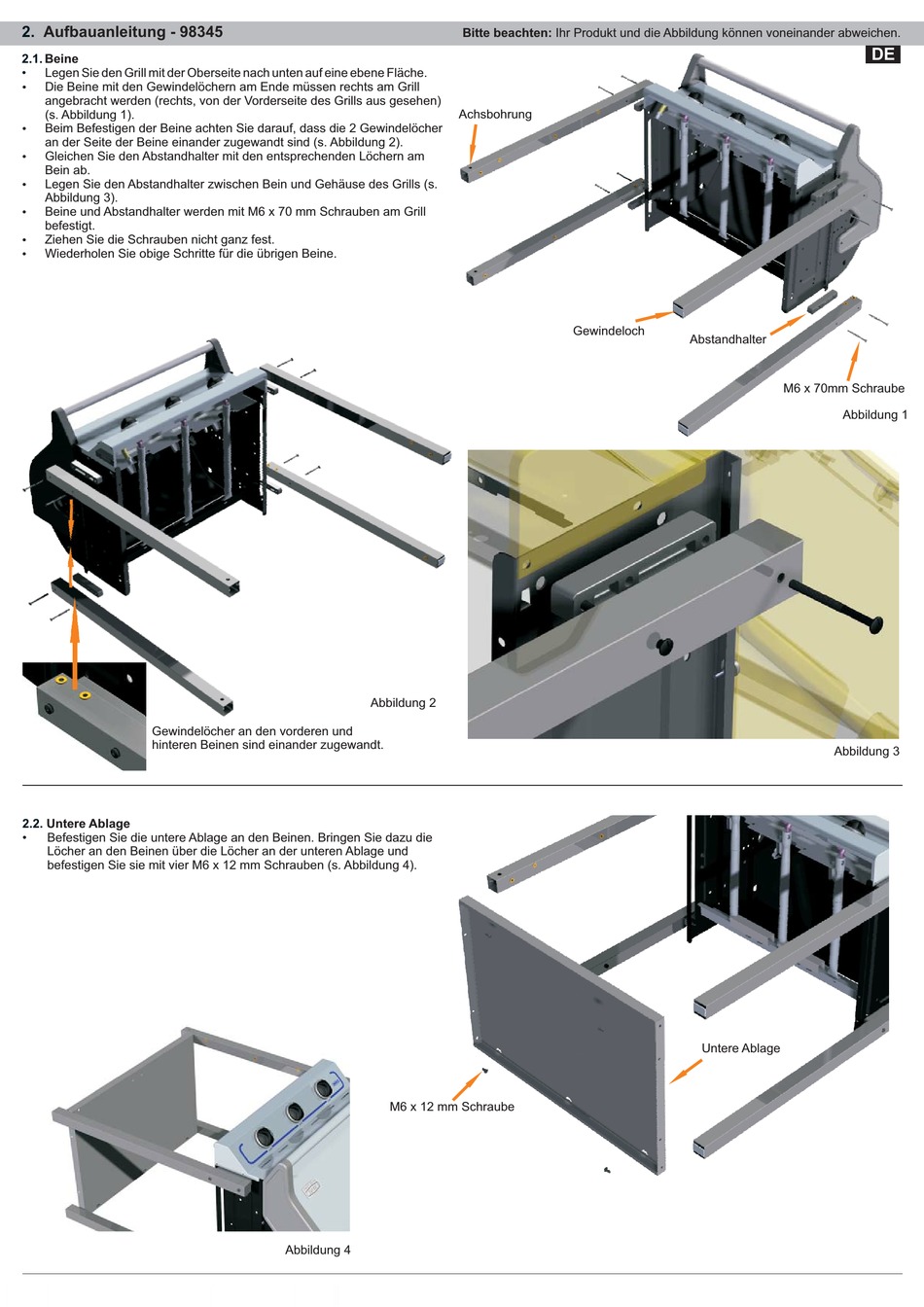

Aufbauanleitung - 98345
2.1.
Beine
Legen Sie den Grill mit der Oberseite nach unten auf eine ebene Fläche.
?
Die Beine mit den Gewindelöchern am Ende müssen rechts am Grill
angebracht werden (rechts, von der Vorderseite des Grills aus gesehen)
(s. Abbildung 1).
?
Beim Befestigen der Beine achten Sie darauf, dass die 2 Gewindelöcher
an der Seite der Beine einander zugewandt sind (s. Abbildung 2).
?
Gleichen Sie den Abstandhalter mit den entsprechenden Löchern am
Bein ab.
?
Legen Sie den Abstandhalter zwischen Bein und Gehäuse des Grills (s.
Abbildung 3).
?
Beine und Abstandhalter werden mit M6 x 70 mm Schrauben am Grill
befestigt.
?
Ziehen Sie die Schrauben nicht ganz fest.
?
Wiederholen Sie obige Schritte für die übrigen Beine.
Gewindelöcher an den vorderen und
hinteren Beinen sind einander zugewandt.
2.2.
Untere Ablage
Befestigen Sie die untere Ablage an den Beinen. Bringen Sie dazu die
Löcher an den Beinen über die Löcher an der unteren Ablage und
befestigen Sie sie mit vier M6 x 12 mm Schrauben (s. Abbildung 4).
Achsbohrung
Abbildung 2
M6 x 12 mm Schraube
Abbildung 4
Bitte beachten: Ihr Produkt und die Abbildung können voneinander abweichen.
Gewindeloch
Abstandhalter
M6 x 70mm Schraube
Abbildung 1
Abbildung 3
Untere Ablage
