1 Notice Capteur de pluie
Capteur de pluie Réf : 9 707 073 (livré dans kit SM400n référence 1822011)
Capteur de pluie Réf : 9 705 588
Les capteurs 9 707 073 et 9 705 588 sont utilisés pour la détection de la pluie et fonctionnent selon le principe de mesure de variation de résis-
tance électrique par l'intermédiaire de deux électrodes.
Ces capteurs sont utilisables en extérieur sous des températures allant de -20 à 60°C.
1.1
Descriptif fonctionnel
Les capteurs doivent êtres alimentés sous une tension de 230V / 50 Hz.
En cas de pluie, le capteur détecte la variation de résistance électrique entre les deux électrodes et transmet le signal au système de commande:
Capteur réf. 9 707 073 : à utiliser obligatoirement avec l'automatisme SM400N (réf. 1822011). Le capteur transmet un courant (max. 20 mA) à
l'automatisme.
Capteur réf. 9 705 588 : Peut être utilisé avec les automatismes SOLIRIS Uno, SOLIRIS IB et l'émetteur contacts secs (réf. 1810334).
Le capteur transmet l'information de pluie à l'automatisme par la fermeture d'un contact (max. 60 VDC ou 30 VAC/ 2 A).
Grâce à un module de chauffage intégré et autorégulé avec un point de coupure à 70°C, les électrodes du capteur sèchent automatiquement en
cas d'arrêt de la pluie. Pour éviter le gel de l'installation, ce module de chauffage se déclenche en cas de températures inférieures à 5 °C.
Attention, la température au niveau des électrodes peut atteindre 70° (risque de brûlures).
1.2
Montage et installation
Le raccordement du capteur au secteur et au système de commande dépend du système avec lequel le capteur est utilisé. Se reporter à
la notice correspondante.
Le montage, la vérification et la réparation de l'installation doivent être réalisés par un électricien agréé. Débranchez tous
les appareils du secteur avant chaque intervention. Assurez-vous qu'une mise sous tension involontaire n'est pas possi-
ble. Le fonctionnement normal de l'installation n'est garanti que si celle-ci est montée par un spécialiste, dispose d'une
alimentation suffisante en courant et si elle est entretenue régulièrement.
La tension de 230 V/50 Hz est fournie par l'intermédiaire du câble 3 x 0.75 mm2 résistant aux intempéries. Selon la norme EN 61010-1
pour appareils électriques raccordés au secteur, l'installation du câble secteur doit être protégé avec possibilité d'accès aux bornes iden-
tifiées par un marquage. Une possibilité de coupure d'alimentation doit être présente sur le câble primaire de 6A.
Le câble deux fils du signal pluie (résistant aux UV et aux intempéries) de 2 x 0.75 mm2 est à raccorder selon les instructions fournies
dans la notice Somfy. La longueur maximale autorisée pour une section de 0.75 mm2, est de 150 m.
Lors du montage, vérifiez que les câbles possèdent des dispositifs de délestage.
SOMFY SAS, capital 20.000.000 Euros, RCS Bonneville 303.970.230 - 04/2006
Par respect pour l'environnement, ne pas jeter sur la voie publique

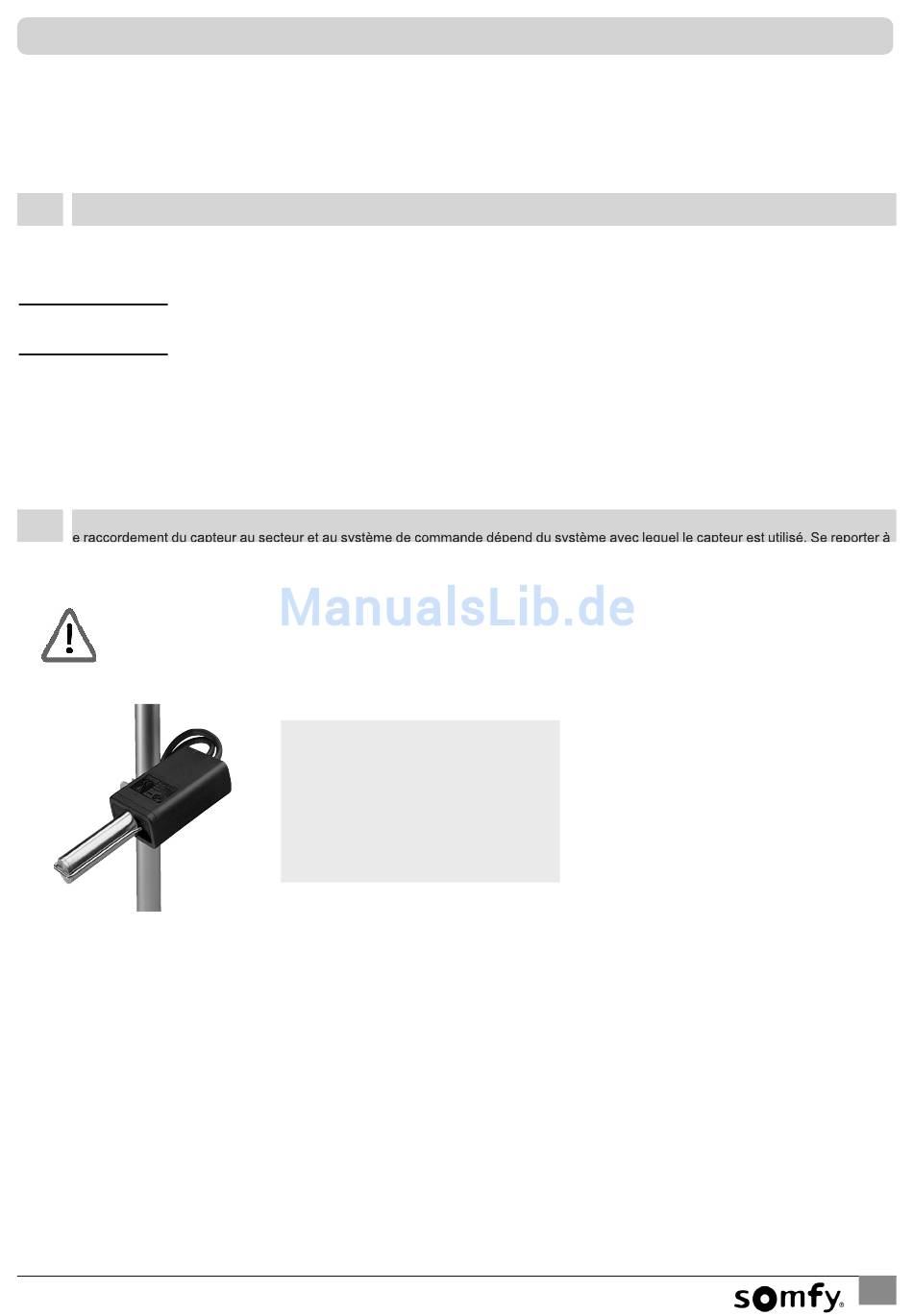

Le capteur se monte à l'aide
des brides de fixation sur un mât vertical.
Il est important d'incliner le capteur
d'environ 15 ° par rapport au sol de façon
à éviter la stagnation de l'eau sur les
électrodes
Capteur de pluie RFA 004 / RFA 005
