2.2
Elektrischer Anschluss
Die elektrische Installation der Betriebsspannung und der Signalleitung zur Auswerte-Steuereinheit erfolgt ausschließlich nach den An-
schlussplänen der Somfy Gebrauchsanleitungen.
Der ordnungsgemäße Betrieb der Anlage ist nur bei fachgerechter Installation, Montage und ausreichender Stromversorgung gewähr-
leistet!
Die Betriebsspannung 230 V/50 Hz wird über die witterungsbeständige Netzzuleitung 3 x 0,75 mm 2 zugeführt.
Gemäß EN 61010-1 für festangeschlossene Geräte muss die Installation der Netzzuleitung über eine eigengesicherte Netzversorgungs-
leitung mit zugänglicher und gekennzeichneter allpoliger Trennmöglichkeit durch FI-Leistungsschalter 6 A zur Netzunterbrechung
erfolgen.
Die zweiadrige witterungs- und UV-beständige Signalleitung 2 x 0,75 mm 2 ist entsprechend den Anschlussplänen der Gebrauchsanlei-
tungen der jeweilig nachgeschalteten Somfy Steuergeräte anzuschließen. Die maximal zulässige Leitungslänge mit einem Leitungs-
querschnitt 0,75 mm 2 beträgt 150 m. Auf eine getrennte Verlegung von Signalleitung und Betriebsspannungsleitung nach DIN VDE
0100 ist zu achten.
Bei der Montage und Installation des Regenfühlers ist auf eine ausreichende Zugentlastung der Anschlussleitungen zu achten.

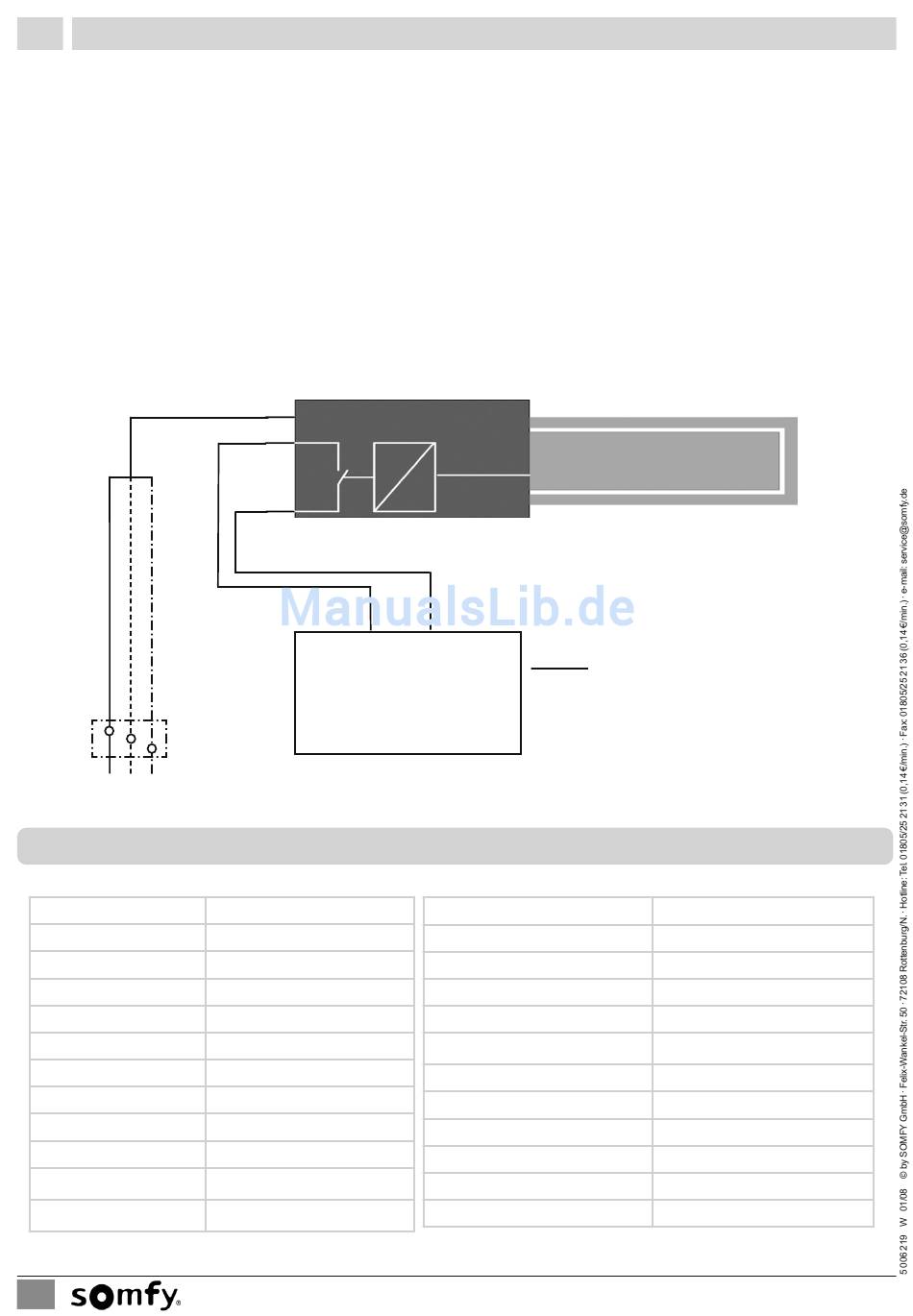

Abzweigdose
L1 N PE
230V~ 50Hz
3 Technische Daten
Artikelnr. Regenfühler RFA 004:
Artikelnr. Regenfühler RFA 005:
Betriebsspannung:
Standby-Leistungsaufnahme:
Max. Kurzzeit-Stromaufnahme:
Messprinzip: Widerstandsmessung über zwei
Abtrockenprinzip: selbstregelnde Widerstandsheizung
Einsatzpunkt Dauerheizung: progressiv selbstregelnd ab < +5° C
Abschaltpunkt Dauerheizung: progressiv selbstregelnd ab > +70° C
Überhitzungsschutz:
Regenfühler RFA 004
Signalausgang zweipolig:
Regenfühler RFA 005
Signalausgang zweipolig:
2
Regenfühler RFA 005
Potentialfreier Relaisschaltkontakt
max. 60VDC oder 30 VAC /2A
Signalleitung
Signalleitung
Steuerungen mit Regeneingang z.B.:
Soliris UNO /IB
Soliris Sensor RTS mit Regneoption
Thermis UNO/IB
Sonstige Steuerungen, bei denen
Kleinspannung potentialfrei geschal-
tet werden soll.
9 707 073
9 707 588
230 V AC (+10 %/-15 %)
max. 0,5 VA
200 mA
Sensorelektroden
Thermosicherung 130° C
Stromquelle 4-20 mA
(Sicherheitskleinspannung)
potentialfreier Schutzkontakt
(max. 60 V DC oder 30 V AC/2 A)
Regenfühler RFA 004 / RFA 005
Hinweis: Der Anschluß an den Steue-
rungen ist den jeweiligen Ge-
brauchsanleitungen zu ent-
nehmen.
Betriebstemperaturbereich :
Schutzart:
Anschlussleitung Betriebsspannung:
Anschlussleitung Signalausgang:
Max. Länge der Signalleitung 0,75 mm 2 :
Montage:
Abmessungen (H x B x T):
Schutzklasse:
Überspannungskategorie:
EMV-Konformität: CE nach EN 50081-1 und EN 50082-1
Prüfung:
-20° C bis +60° C
IP 65
H 05 RN-F 3 x o,75 mm 2 (4 m)
H 05 RN-F -2 x o,75 mm 2 (4 m)
150 m
Mastschelle oder Haltebügel für
Wandmontage
Service:
wartungsfrei
200 x 70 x 35 mm
Schutzklasse II
II
CE nach EN 61010-1
Technischen Änderungen bleiben vorbehalten.
