DPSI-2001 Bedienungsanleitung Version 2.1
Um jedem Servo die vom Empfänger kommenden Steuerimpulse
optimal aufbereitet zur Verfügung zu stellen, werden diese elektronisch
verstärkt. Normalerweise wird das Impulssignal bei der Parallelschaltung
von Servos (V-Kabel) abgeschwächt, wodurch es störanfälliger wird. Beim
DSPI-2001 bleibt der Impuls auch beim Anschluss von 4 Servos auf
einen Kanal voll erhalten (siehe Grafik bei 5V Empfängerversorgung).

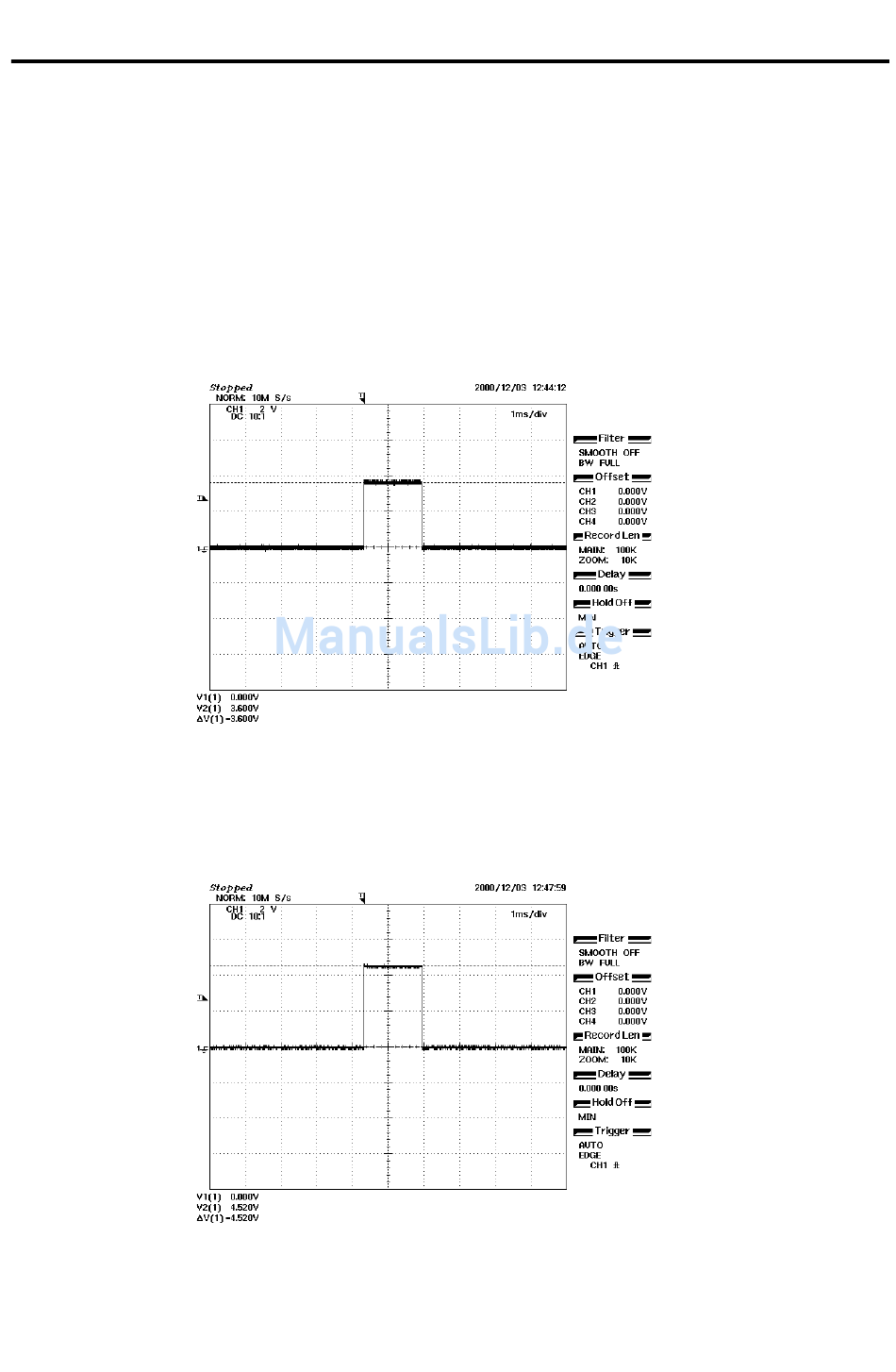

Servosignal, wenn 4 Servos an einen Empfängerausgang angeschlossen werden (2xV-Kabel)
Das Signal hat hier nur noch einen Spannungspegel von 3,6 Volt.
Signal, wenn 4 Servos an das DPSI-2001 (resultierend aus einem Empfängerausgang) ange-
schlossen werden
Hier hat das Signal den ursprünglich aus dem Empfänger kommenden
Spannungspegel von 4,52 Volt.
