DPSI-2001 Bedienungsanleitung Version 2.1
Anschließen des Schalters
Mechanische Schalter bergen das Risiko des Ausfalls. Die Vibrationen
an der Rumpfwand sind bei Großmodellen recht hoch. So wurden bereits
Ausfälle von z.Bsp. Kippschaltern beobachtet. Um jeglichen mechanischen
Einfluss eines Schalters auszuschließen, wird beim DPSI-2001 ein Stift
verwendet, um die Empfangsanlage ein- oder auszuschalten. Es handelt
sich dabei um einen vergoldeten 2mm Steckerstift, der, in die „Ein"-Buch-
se (rot) gesteckt, das DPSI-2001 einschaltet und es in der „Aus"-Buchse
(blau) ausschaltet. Selbst wenn der Stift im Flug verloren gehen sollte
(was aufgrund des starken Haltes kaum möglich ist), bleibt das DPSI-
2001 eingeschaltet. Das DPSI-2001 kann nur ausgeschaltet werden, wenn
der Stiftstecker in die Aus-Buchse gesteckt wird. Natürlich darf nicht in
jede Buchse ein Stiftstecker gesteckt werden, wenngleich dies dem DPSI-
2001 nicht schadet. In diesem Fall wäre das DPSI-2001 ausgeschaltet
und die Akkus würden mit ca. 12mA langsam entladen. Im eingeschalte-
ten Betrieb sollte der Kontaktstift immer in der Ein-Buchse gesteckt blei-
ben!
Wenn der Stift verloren gehen sollte, kann man sich mit einem 2mm Draht
oder einer 2mm Schraube behelfen, den/die man einfach in die betreffen-
de Stiftbuchse steckt.

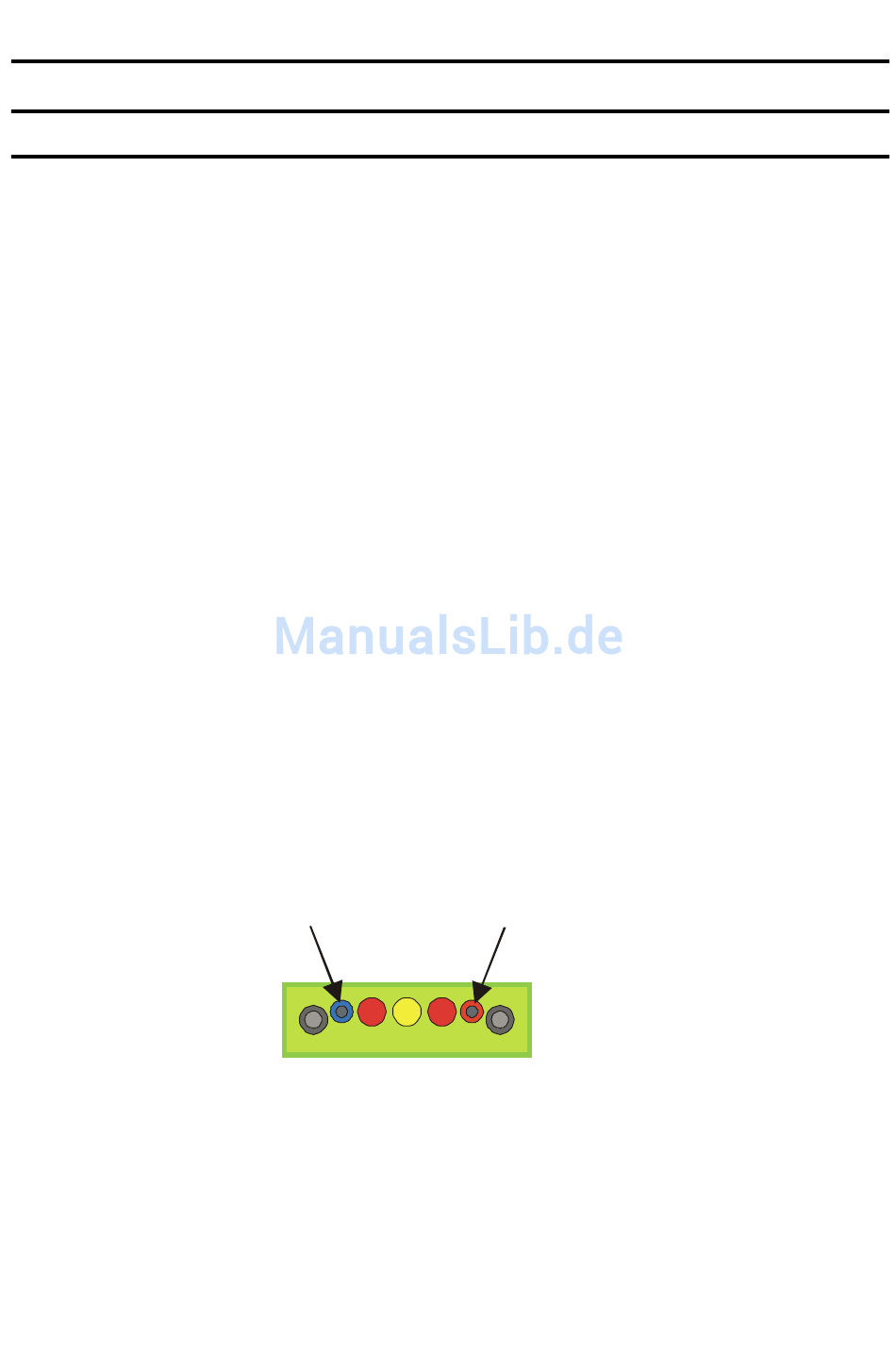

Aus-Buchse Ein-Buchse
Der Ein/Aus-Schalter kann beliebig platziert werden (z.Bsp. an einer
Rumpfseitenwand). Das markierte Kabel „S" wird an den Stiftstecker mit
der Aufschrift „S" angesteckt. Die orange Leitung des Steckerkabels zeigt
dabei Richtung Oberseite und die braune Leitung Richtung Unterseite
des DPSI-2001.
Seite 12 von 32
