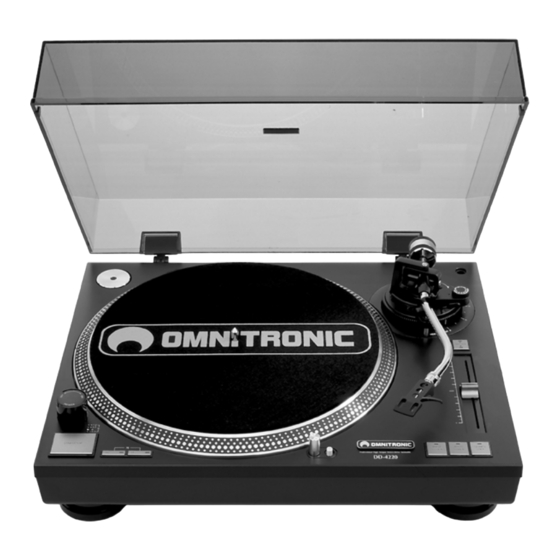

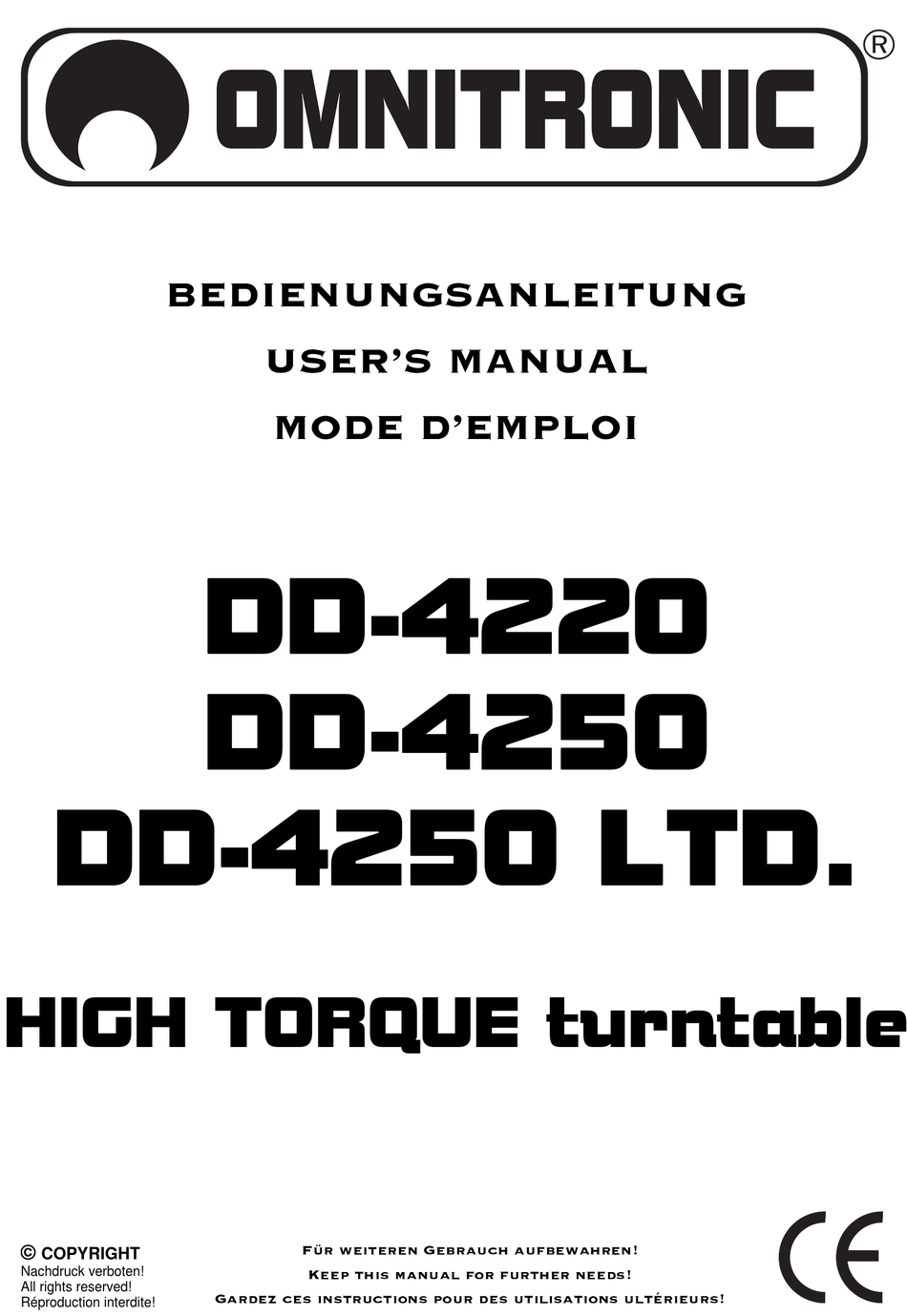

Omnitronic DD-4220 Bedienungsanleitung
Verwandte Anleitungen für Omnitronic DD-4220
Inhaltszusammenfassung für Omnitronic DD-4220
-
Seite 4: Inhaltsverzeichnis
=E<D9 <1>7E175 9>CDBE3D9?>C ,QKDOWVYHU]HLFKQLV 7DEOHRIFRQWHQWV 6RPPDLUH 1. EINFÜHRUNG ............................... 5 1.2 FEATURES .............................. 5 2. SICHERHEITSHINWEISE ..........................6 3. BESTIMMUNGSGEMÄSSE VERWENDUNG ....................6 4. INBETRIEBNAHME ............................7 INSTALLATION DES TONABNEHMERSYSTEMS ..................7 EINSTELLEN DES ÜBERHANGS ......................... 7 EINSTELLEN DER TONARMHÖHE......................8 5. BESCHREIBUNG DER TEILE........................9 6. -
Seite 5: Einführung
- entsprechend qualifiziert sein - diese Betriebsanleitung genau beachten. 1. EINFÜHRUNG Wir freuen uns, daß Sie sich für einen OMNITRONIC DD-4220/4250 Plattenspieler entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, daß Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 6: Sicherheitshinweise
2. SICHERHEITSHINWEISE Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muß der Anwender unbedingt die Sicherheits- hinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind. Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. -
Seite 7: Inbetriebnahme
Das Gerät kann an jedem beliebigen Ort in trockenen Räumen installiert werden. Achten Sie jedoch darauf, daß das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, daß keine Kabel frei herumliegen. Sie gefährden Ihre eigene und die Sicherheit Dritter! Betreiben Sie das Gerät nicht in extrem heißen (über 35°... -
Seite 8: Einstellen Der Tonarmhöhe
Lösen Sie die Schrauben an der Headshell und rutschen Sie das System nach vorne bzw. hinten, bis es im korrekten Abstand auf der Headshell sitzt. Vergewissern Sie sich, daß Sie die Schrauben wieder fest angezogen haben. Schrauben Sie das Tontragersystem am Tonarm fest. Einstellen der Tonarmhöhe Die Tonarmhöhe variiert von System zu System. -
Seite 9: Beschreibung Der Teile
5. BESCHREIBUNG DER TEILE 1. Staubschutzhaube 10. Geschwindigkeitsschalter 20. Justierring zur 2. Scharnier 11. Nadellampe Einstellung der 3. Puck 12. Lampenschalter Tonarmhöhe 4. Plattenteller 13. Headshell 21. Tonarmstütze 5. Stift 14. +/- 10 % Taste 22. Tonarmklammer 6. Gummimatte 15. +/- 20 % Taste 23. -
Seite 10: Anschlüsse
6. ANSCHLÜSSE Verbinden Sie die Cinch-Kabel (weiß=linker Kanal, rot=rechter Kanal) mit den PHONO-Eingangsbuchsen Ihres Verstärkers bzw. Mischpultes. Verbinden Sie das Massekabel mit der Erdungsklemme des Verstärkers bzw. Mischpultes. An die REMOTE START/STOP-Buchse läßt sich ein Fußschalter anschließen. An die PITCH OUTPUT-Buchse läßt sich ein Beatcounter anschließen. Schließen Sie den Plattenspieler ans Netz an. -
Seite 11: Bedienung
D) Einstellen der Rotationsrichtung: Nach dem Einschalten bewegt sich der Plattenteller vorwärts und die grüne LED leuchtet. Durch Drücken der Direction-Taste können Sie die Rotationsrichtung umkehren (rote LED leuchtet). 8. BEDIENUNG • Wählen Sie die Geschwindigkeit, die Sie für die abzuspielende Schallplatte benötigen. •... -
Seite 12: Reinigung
10. REINIGUNG ACHTUNG: Bevor Sie das Gerät reinigen, zuerst von der Netzspannung trennen! Reinigen Sie das Gehäuse nicht mit alkoholhaltigen Flüssigkeiten. Verwenden Sie nur ein leicht angefeuchtetes Tuch. 11. TECHNISCHE DATEN Typ: Manueller Plattenspieler mit 3 Geschwindigkeiten Antriebsart: Quarzgesteuerter Direktantrieb Motor: Bürstenloser 18 V Gleichstrommotor Drehzahl:...
