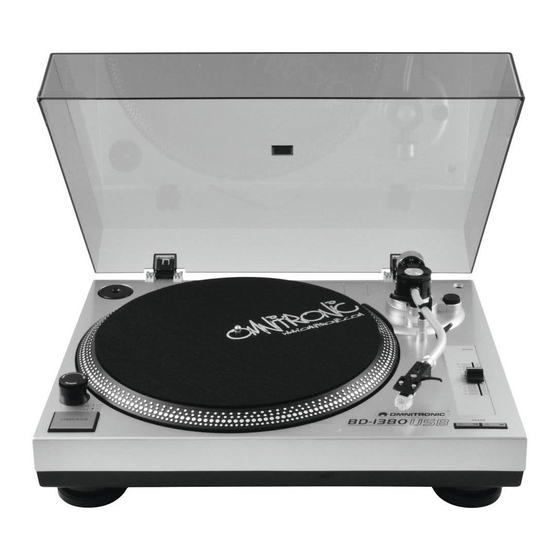

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL BD-1380 I BD-1390 USB TURNTABLE Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
- Seite 2 Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 3: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummern: 10603041, 10603043 This user manual is valid for the article numbers: 10603041, 10603043 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com... -
Seite 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für einen OMNITRONIC Plattenspieler entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 5: Bestimmungsgemässe Verwendung
Den Netzstecker immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf „OFF“ steht, wenn Sie das Gerät ans Netz anschließen. Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. -
Seite 6: Gerätebeschreibung
Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden. Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung! Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch. -
Seite 7: Bedienelemente Und Anschlüsse
4.2 Bedienelemente und Anschlüsse Diese Anleitung beschreibt exemplarisch das Modell BD-1380. Das Modell BD-1390 ist baugleich. Adapter für 7" Platten Tonarm-Lift Plattenteller Tonarm-Stütze mit Verriegelungshebel Spannungswahlumschalter [unter dem Plattenteller] Antiskating-Rad Netzschalter mit Stroboskop-Lampe Gegengewicht-Skala Taste START/STOP Gegengewicht für den Tonarm... -
Seite 8: Montage Und Grundeinstellungen
Analoger Audioausgang (Stereo-Cinch) USB-Anschluss Zum Anschluss an einen Line- oder Phono-Eingang, z.B. Zur Verbindung mit einem Computer. eines Verstärkers oder Mischpults. Netzkabel Umschalter PHONO/LINE Zum Anschluss an eine Steckdose. Umschalter für den Audiopegel des analogen Audio- eingangs • PHONO beim Anschluss an einen Phono-Eingang •... -
Seite 9: Systemträger Und Gegengewicht Für Den Tonarm Montieren
5.2 Systemträger und Gegengewicht für den Tonarm montieren 1. Nehmen Sie den Systemträger aus einem der beiden seitlichen Styropor-Verpackungsteile heraus, stecken Sie ihn auf das vordere Ende des Tonarmes und sichern Sie ihn mit der Verriegelungsmutter. 2. Nehmen Sie das Gegengewicht aus einem der beiden seitlichen Styropor-Verpackungsteile heraus und stecken Sie es auf das hintere Ende des Tonarmes, bis es einrastet. -
Seite 10: Anschlüsse
6. ANSCHLÜSSE Schalten Sie vor dem Anschließen oder Ändern bestehender Anschlüsse den Plattenspieler aus. 1. Verbinden Sie den analogen Audioausgang des Plattenspielers über das beiligende Cinch-Kabel mit den entsprechenden Eingangsbuchsen am Verstärker oder Mischpult. Achten Sie darauf, dass die rechts/links Belegung (Steckerfarbe rot/weiß) an beiden Geräten übereinstimmt. Klemmen Sie den Masse-Anschluss des Kabels an die Masse-Klemme des Verstärkers oder Mischpults. -
Seite 11: Bedienung
Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen DIN VDE 0100 entspricht. -
Seite 12: Betrieb Mit Einem Computer
8. BETRIEB MIT EINEM COMPUTER Der Plattenspieler wird zusammen mit der Audio-Software Audacity geliefert. Audacity ist ein leicht zu bedienender Audioeditor und -recorder für Windows, Mac OS X, GNU/Linux und andere Betriebssysteme. Das Programm wurde lizenziert unter der GNU General Public License (GPL) und ist daher für jeden frei erhältlich. -
Seite 13: Reinigung Und Wartung
Bei Bedarf kann das Tonabnehmersystem oder die Abtastnadel leicht ausgewechselt werden. Entsprechende Ersatzteile sind im Fachhandel erhältlich, z. B. das Tonabnehmersystem S-15 und die dazu passende Abtastnadel S-15 von OMNITRONIC. 1. Ziehen Sie zum Wechseln der Abtastnadel die Nadelhalterung nach vorne ab. Stecken Sie die neue Nadel auf das Abtastsystem. -
Seite 14: Ersatz-Systemträger
Abb. 9: Einstellen des Azimut 10.2 Ersatz-Systemträger Ein Ersatz-Systemträger (z. B. der Systemträger S-15 von OMNITRONIC) komplett mit einem Tonab- nehmersystem ermöglicht bei Bedarf einen schnellen Austausch. Der Systemträger lässt sich einfach durch Ab- und Anschrauben auswechseln. Stellen Sie anschließend das Auflagewicht und den Antiskating-Wert neu ein (Kapitel 5.3, 5.4).
