An diesem LCD-Monitor können Sie folgende Einstel-
lungen vornehmen:
EINSTELLMETHODE
1. Die grüne Taste auf der Fernbedienung für 5 Sekunden gedrückt
halten . Daraufhin erscheint das Anschlussmenü .
2. Wählen Sie die einzelnen Optionen mit der Taste 5 oder 6 und
nehmen Sie die einzelnen Einstellungen mit den Tasten 1 oder
2 vor . Drücken Sie die MENU-Taste, um den Modus auszu-
schalten .
■ Einschalt-Programm
Wählen Sie mit der Taste 5 oder 6 Einschalt-Programm und
stellen Sie die Startposition mit den Tasten 1 oder 2 ein . (OFF/
AV1/RGB/AV2/AV3/PC/DVI/Network)
■ Max. Volumen
Mit der 5 oder 6 Taste "Max. Lautstärke" auswählen und mit den
Tasten 1 oder 2 die maximale Lautstärke einstellen.
■ Wintermodus
Diese Funktion kann bei Benutzung des LCD-Monitors unter kalten
Temperaturbedingungen (38˚F/4˚C oder niedriger) aktiviert werden,
um die Bildqualität zu wahren.
Mit der Taste 5 oder 6 den Wintermodus markieren und dann die
Taste 1 oder 2 drücken, um den Modus ein- oder auszuschal-
ten (EIN/AUS) .
WICHTIG: Das Netzkabel sollte während des Betriebs im Wintermo-
dus nicht abgezogen werden . Im Wintermodus ist der Stromverbrauch
höher als der normale Standby-Verbrauch, was auf den Betrieb der
Heizung zurückzuführen ist . Wir empfehlen nachdrücklich, den Winter-
modus zu deaktivieren, wenn die Umgebungstemperatur über 38˚F/4˚C.
■ RC inhibition
Wählen Sie die Funktion "Fernbedienungsverriegelung", um unbe-
fugten Gebrauch der Fernbedienung zu verhindern .
Wählen Sie die Tasten 5 oder 6 . Mit den Tasten 1 oder 2
wählen Sie EIN oder AUS .
Möchten Sie die Fernbedienung wieder reaktivieren, so drücken und
halten Sie die grüne Taste auf der Fernbedienung und wählen Sie für
die Fernbedienungverriegelung "AUS" .
■ Kindersicherung
Über die Tasten an der unteren Ecke der rückseitigen Abdeckung kön-
nen Sie den ungewollten Betrieb des LCD-Monitors verhindern.
Auswahl über die Tasten 5 oder 6 anschließend mit der Taste
1 EIN/AUS wählen . Die "Kindersicherung" OSD wird erscheinen,
wenn Knöpfe gedrückt werden, wenn die Kindersicherung auf EIN
eingestellt ist .
✐ Wenn die Kindersicherung auf "EIN" gestellt ist, funktioniert die
Betriebsbereitschaft normal .

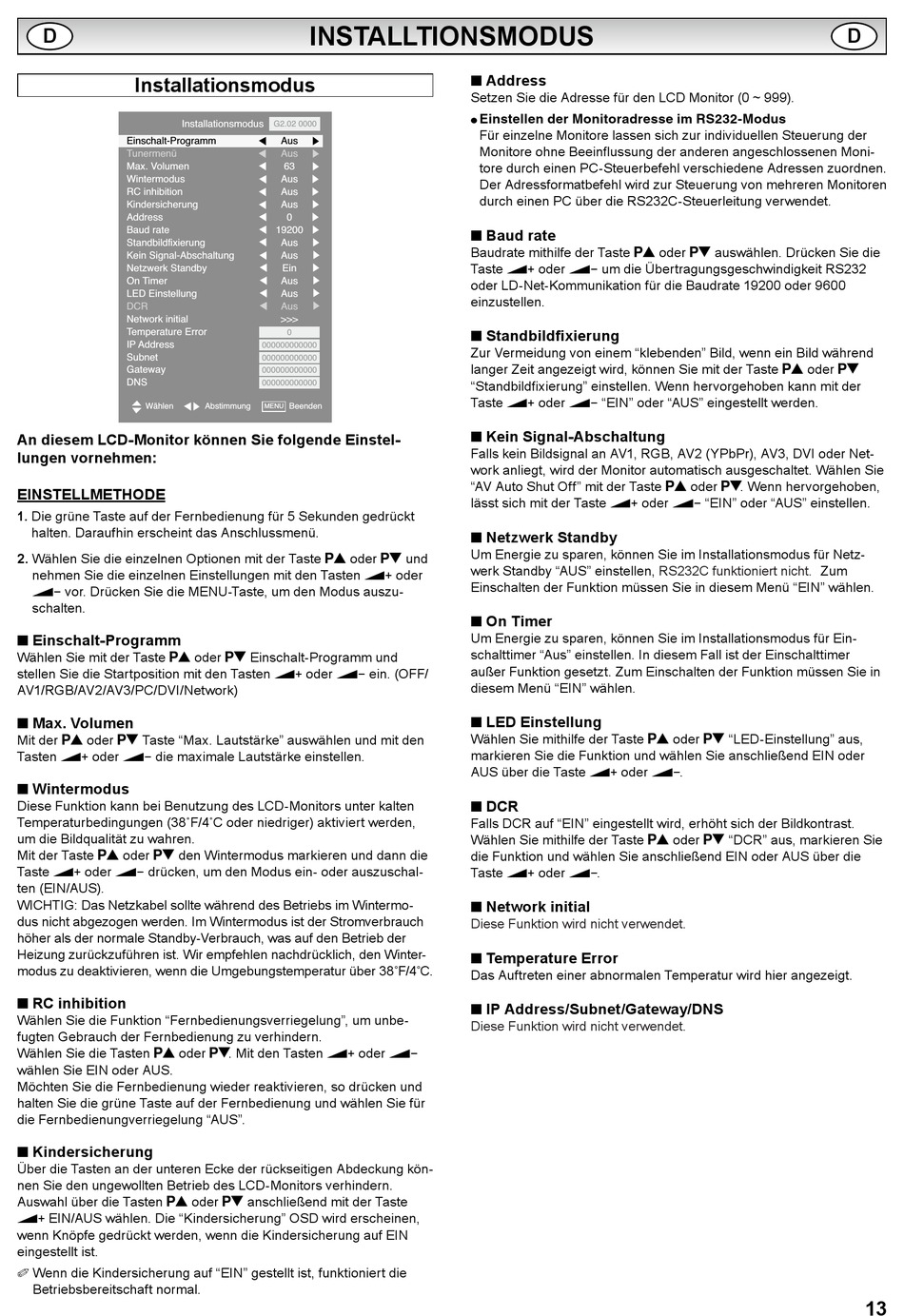

INSTALLTIONSMODUS
G2.02 0000
Aus
Aus
63
Aus
Aus
Aus
0
19200
Aus
Aus
Ein
Aus
Aus
Aus
>>>
0
000000000000
000000000000
000000000000
000000000000
Abstimmung
Beenden
MENU
■ Address
Setzen Sie die Adresse für den LCD Monitor (0 ~ 999).
E instellen der Monitoradresse im RS232-Modus
●
Für einzelne Monitore lassen sich zur individuellen Steuerung der
Monitore ohne Beeinflussung der anderen angeschlossenen Moni-
tore durch einen PC-Steuerbefehl verschiedene Adressen zuordnen .
Der Adressformatbefehl wird zur Steuerung von mehreren Monitoren
durch einen PC über die RS232C-Steuerleitung verwendet .
■ Baud rate
Baudrate mithilfe der Taste 5 oder 6 auswählen . Drücken Sie die
Taste 1 oder 2 um die Übertragungsgeschwindigkeit RS232
oder LD-Net-Kommunikation für die Baudrate 19200 oder 9600
einzustellen .
■ Standbildfixierung
Zur Vermeidung von einem "klebenden" Bild, wenn ein Bild während
langer Zeit angezeigt wird, können Sie mit der Taste 5 oder 6
"Standbildfixierung" einstellen. Wenn hervorgehoben kann mit der
Taste 1 oder 2 "EIN" oder "AUS" eingestellt werden .
■ Kein Signal-Abschaltung
Falls kein Bildsignal an AV1, RGB, AV2 (YPbPr), AV3, DVI oder Net-
work anliegt, wird der Monitor automatisch ausgeschaltet . Wählen Sie
"AV Auto Shut Off" mit der Taste 5 oder 6 . Wenn hervorgehoben,
lässt sich mit der Taste 1 oder 2 "EIN" oder "AUS" einstellen .
■ Netzwerk Standby
Um Energie zu sparen, können Sie im Installationsmodus für Netz-
werk Standby "AUS" einstellen,
Einschalten der Funktion müssen Sie in diesem Menü "EIN" wählen .
■ On Timer
Um Energie zu sparen, können Sie im Installationsmodus für Ein-
schalttimer "Aus" einstellen . In diesem Fall ist der Einschalttimer
außer Funktion gesetzt . Zum Einschalten der Funktion müssen Sie in
diesem Menü "EIN" wählen .
■ LED Einstellung
Wählen Sie mithilfe der Taste 5 oder 6 "LED-Einstellung" aus,
markieren Sie die Funktion und wählen Sie anschließend EIN oder
AUS über die Taste 1 oder 2 .
■ DCR
Falls DCR auf "EIN" eingestellt wird, erhöht sich der Bildkontrast .
Wählen Sie mithilfe der Taste 5 oder 6 "DCR" aus, markieren Sie
die Funktion und wählen Sie anschließend EIN oder AUS über die
Taste 1 oder 2 .
■ Network initial
Diese Funktion wird nicht verwendet .
■ Temperature Error
Das Auftreten einer abnormalen Temperatur wird hier angezeigt .
■ IP Address/Subnet/Gateway/DNS
Diese Funktion wird nicht verwendet .
RS232C funktioniert nicht .
