OIT***-F113-B12-CB*
Produktbeschreibung
Anschluss für Triggersensor
An der Gehäuseseite des OIT-Systmes befindet sich eine 4-polige M12-Buchse
für den Anschluss eines Triggersensors. Die Pin-Belegung entnehmen Sie der
folgenden Grafik:

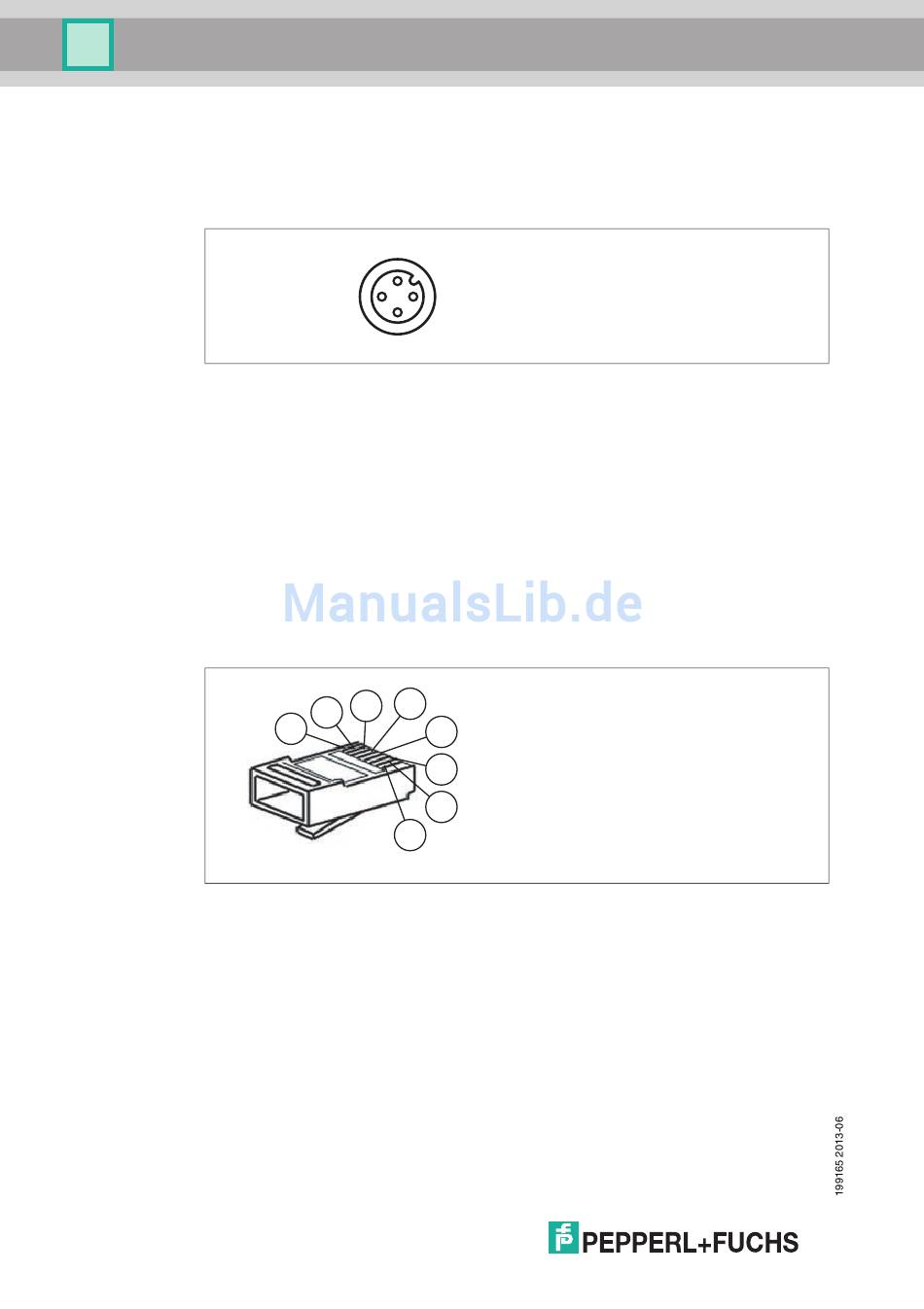

Abbildung 4.6 Anschlussbelegung Triggersensor
1
2
3
4
Netzwerkanschluss
An der Gehäuseseite des OIT-Systems befindet sich eine Netzwerkbuchse für
den Anschluss eines RJ45-Netzwerksteckers. Die Pin-Belegung entnehmen Sie
der folgenden Grafik:
Abbildung 4.7 Anschlussbelegung Netzwerkanschluss
1
2
3
4
5
6
7
8
12
1
4
3
24 V Versorgung Triggersensor
nicht belegt
Masse (GND)
Triggersignal (TRIG)
4
3
2
1
8
Transmit Data (+)
Transmit Data (-)
Receive Data (+)
nicht belegt
nicht belegt
Receive Data (-)
nicht belegt
nicht belegt
2
5
6
7
