2 Bedienung
2.1 Allgemeine Montagehinweise
Das Gerät ist für eine Schnellbefestigung auf einer Normschiene nach DIN 46 277 und
DIN EN 50 022 vorgesehen und bedarf keiner weiteren Befestigungselemente. Bei der Platzie-
rung des Gerätes ist die Wärmestrahlung benachbarter Geräte zu berücksichtigen (zulässige
Umgebungstemperatur beachten !).
Der elektrische Anschluss ist nach entsprechenden Vorschriften (z. B. VDE 0100) vorzuneh-
men.
Um die Strompfade des Leistungstransmitters vor Kurzschluss zu schützen, müssen die drei
Phasen mit entsprechenden Sicherungen abgesichert werden. Die Versorgungsspannung ist
auf dem Typenschild angegeben und wird an die Klemmen 1 und 2 angelegt. Durch die Schutz-
isolierung des Gerätes entfällt der Schutzleiteranschluss.
2.2 Inbetriebnahme
Schließen Sie die Mess- und Versorgungsleitungen an den entsprechenden Klemmen an und
schalten Sie die Betriebsspannung ein. Die grüne Betriebs LED ON leuchtet. Es folgt ein auto-
matischer Anzeigetest (nur CLT 313). Danach wird die zuletzt aktivierte Anordnung der Mess-
werte (siehe Kapitel 2.5) eingestellt.
Die entsprechenden Messwerte werden fortlaufend erfasst und auf der Anzeige dargestellt.
Hinweis: Die Versorgungsspannung kann separat zu den Phasenspannungen
angeschlossen werden.
Der Anschluss der Phasenspannungen kann in Form einer Stern- oder Dreieckschaltung erfol-
gen. Bei der Sternschaltung wird der künstliche Sternpunkt über Klemme 3 mit N verbunden.
Die Festlegung der Anschlussart (Stern- / Dreieckschaltung) erfolgt über das Menü
(siehe Kapitel 2.7).

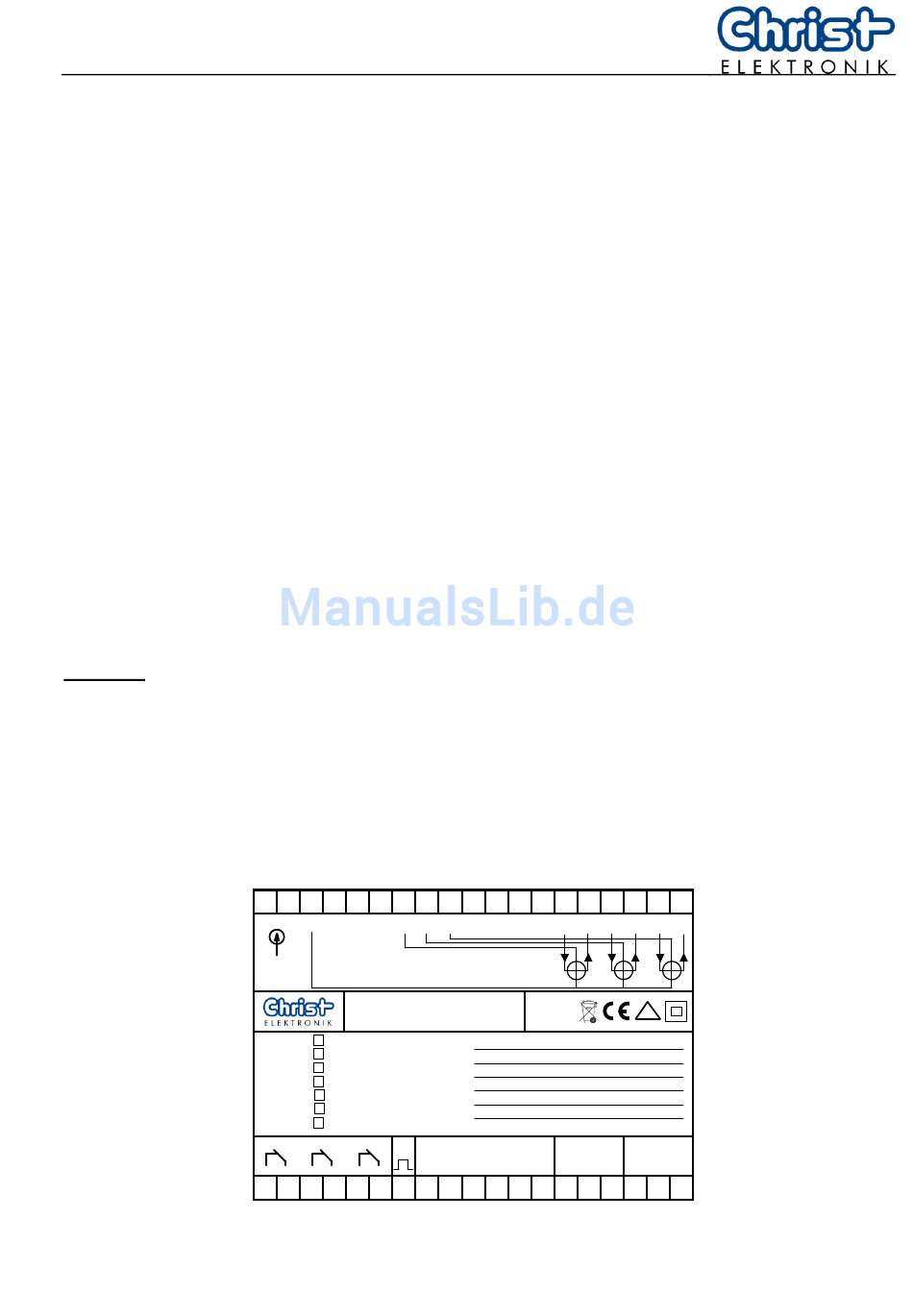

2.3 Klemmenbelegung
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 1819
~ ~ N
U
U
L1
Versorgung
100..240 V
AC
50.. 60 Hz
CLT 310 / CLT 313
Eingang
Spannungswandler
Stromwandler
Ausgang
Schnittstelle RS232
Schnittstelle RS422/RS485
Analogausgang
Relais
Impulsausgang
Relais
Imp.
Term Sig Sig Sig Sig Term
1P 1S
2P 2S
3P 3S
Tx- Tx- Tx+ Rx- Rx+ Rx+ GND TxD RxD
2021 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 3738
U
Ι
Ι
L2
L3
L1
L1´
CAT II
1 Wh / Impuls an Klemme 26, Bezug: Klemme 33
RS422 / RS485
RS232
3
Ι
Ι
Ι
Ι
L2
L2´
L3
L3´
!
Analog-
ausgang
U
I
GND
