Inhaltszusammenfassung für Gardenline XKJ-1104SE
- Seite 1 Bedienungs- anleitung Da bin ich mir sicher. HAUSWASSERAUTOMAT Original-Betriebsanleitung ID: #05006...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ................4 Montage ................5 Lieferumfang/Teileliste ............6 Allgemeines ................. 7 Bedienungsanleitung lesen und aufbewahren ....7 Zeichenerklärung ..............7 Sicherheit ................8 Bestimmungsgemäßer Gebrauch ........8 Sicherheitshinweise ..............8 Erstinbetriebnahme ............12 Hauswasserautomaten und Lieferumfang prüfen ... 12 Hauswasserautomaten montieren ........13 Bedienung ................. 16 Ein-/Ausschalten .............. -
Seite 6: Lieferumfang/Teileliste

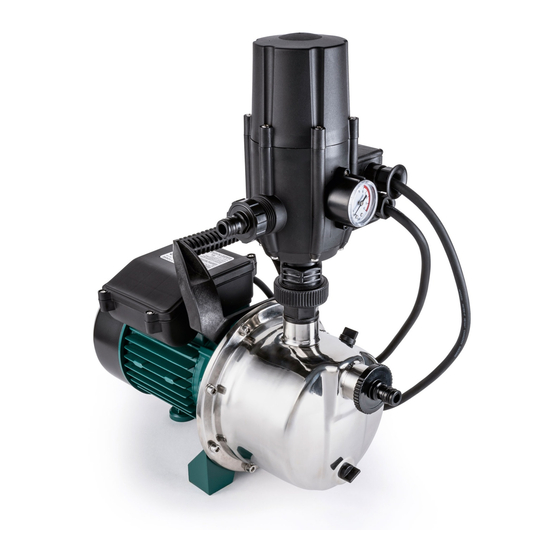

Lieferumfang/Teileliste Pumpen-Motor-Einheit Druckmembranschalter Verbindungsstück Resetknopf Bedienfeld Tragegriff Ein-/Ausschalter Motor Wasserablassschraube Pumpengehäuse Sauganschluss Wassereinfüllschraube Manometer Druckanschluss Mutter, 2× Beilagscheibe, 2×... -
Seite 7: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem Hauswasserautomaten. Sie enthält wichtige Informationen zur Inbetriebnahme und Handhabung. Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie den Hauswasserautomaten einsetzen. Die Nichtbeachtung dieser Bedienungsanleitung kann zu schweren Verletzungen oder zu Schäden an dem Hauswasserautomaten führen. -
Seite 8: Sicherheit
Sicherheit Der Hauswasserautomat hat die Schutzklasse I. Sicherheit Bestimmungsgemäßer Gebrauch Der Hauswasserautomat ist unter Einhaltung der in dieser Anleitung enthaltenen Bedien- und Sicherheitshinweise konzipiert: • zur Förderung von klarem Wasser, • zum Bewässern von Gartenanlagen im Außenbereich, • zur Hauswasserversorgung (Brauchwasser) im Innenbereich. Er ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Bereich geeignet. - Seite 9 Sicherheit − Es dürfen keine explosiven oder aggressiven Flüssigkeiten sowie Flüssigkeiten, die aggressive Stoffe enthalten, gefördert werden. − Richten Sie den Förderstrahl niemals auf den Hauswasserautomaten oder andere spannungsführende Teile. Lebensgefahr! WARNUNG! Stromschlaggefahr! Fehlerhafte Elektroinstallation oder zu hohe Netzspannung können zu elektrischem Stromschlag führen.
- Seite 10 Sicherheit − Lassen Sie den Hauswasserautomaten nicht unbeaufsichtigt. Ziehen Sie bei längerer Abwesenheit den Netzstecker. − Prüfen Sie vor dem Anschließen des Hauswasserautomaten, ob die vorhandene Netzspannung mit der auf dem Typenschild des Hauswasserautomaten angegebenen übereinstimmt. − Der Hauswasserautomat darf nur innerhalb der am Typenschild angegebenen Spannungs- und Leistungsgrenzen betrieben werden.
- Seite 11 Sicherheit − Dieser Hauswasserautomat kann von Kindern ab acht Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Hauswasserautomaten unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
-
Seite 12: Erstinbetriebnahme
Erstinbetriebnahme − Am Hauswasserautomaten angebrachte Symbole dürfen nicht entfernt oder abgedeckt werden. Nicht mehr lesbare Symbole oder Hinweise müssen umgehend ersetzt werden. − Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung beachten Sie unbedingt die für den Betrieb des Hauswasserautomaten geltenden Vorschriften Ihres Landes. -
Seite 13: Hauswasserautomaten Montieren
Erstinbetriebnahme Hauswasserautomaten montieren 1. Schieben Sie den Tragegriff auf die Bolzen am Pumpengehäuse 2. Fixieren Sie den Tragegriff mit Beilagscheiben und Muttern mit einem Schraubenschlüssel 10 mm (siehe Abb. C). Montage des Druckmembranschalters HINWEIS! Beschädigungsgefahr! Zu fest angezogene Verbindungen können zu einem Quetschen der Dichtungen führen, die dadurch ihre Dichtigkeit verlieren. - Seite 14 Erstinbetriebnahme Leitungen anschließen WARNUNG! Verletzungsgefahr durch Fehlbedienungen! Unsachgemäßer Umgang mit dem Hauswasserautomaten kann zu Beschädigungen des Hauswasserautomaten führen. Beachten Sie bei der Beschaffung und Montage der Saugleitung die folgenden Anforderungen: − Durchmesser mindestens ¾". − Die Saugleitung sollte über ein Saug- oder Rückschlagventil verfügen, um den Rücklauf von Wasser zu verhindern.
-
Seite 15: Netzanschluss Herstellen
Erstinbetriebnahme Beachten Sie bei der Beschaffung und Montage der Druckleitung den empfohlenen Mindestdurchmesser von ¾". Ein geringerer Druckleitungsdurchmesser verringert die Förderleistung. Schließen Sie die Saugleitung direkt oder mittels Gewindestecknippel (nicht im Lieferumfang enthalten) am Sauganschluss Schließen Sie die Druckleitung direkt oder mittels Gewindestecknippel am Druckanschluss Der Druckanschluss hat ein 1"-Außengewinde. -
Seite 16: Bedienung
Bedienung Bedienung Ein-/Ausschalten 1. Um den Hauswasserautomaten einzuschalten, kippen Sie den Ein-/Ausschalter in Position „I“. 2. Um den Hauswasserautomaten auszuschalten, kippen Sie den Ein-/Ausschalter in Position „O“. Bedienfeld Das Bedienfeld des Hauswasserautomaten ist mit einer 3-teiligen Betriebszustandsanzeige ausgestattet. Netzspannung vorhanden Grün ‚Power‘... -
Seite 17: Inbetriebnahme
Wartung Wartung Inbetriebnahme HINWEIS! Beschädigungsgefahr! Bei zu langem Trockenlauf kann die Pumpe beschädigt werden. − Übergehen Sie die Fehlermeldung max. 14 Mal (= 7 Minuten Trockenlauf). Für die Inbetriebnahme (Befüllen, Ansaugen, Druckaufbau) benötigen Sie einen Trichter. 1. Öffnen Sie die Wassereinfüllschraube befüllen Sie das Pumpengehäuse vollständig mit Wasser. -
Seite 18: Reinigung
Passende Ersatz- und Zubehörteile für Ihren Hauswasserautomaten können Sie über das Internet bestellen: www.isc-gmbh.info. Dort finden Sie aktuelle Preise und Informationen. Folgende Angaben müssen Sie bei der Ersatzteilbestellung machen: • Modell: XKJ-1104SE • Artikelnummer: 49771 • Ersatzteil-Nr.: Nummer in Teileliste des Hauswasserautomaten KUNDENDIENST www.walter-werkzeuge.com... -
Seite 19: Technische Daten
Technische Daten Technische Daten Modell: XKJ-1104SE Artikelnummer: 49771 Nennspannung: 220–240 V~/50 Hz Aufnahmeleistung: 1100 W Kapazität: 4600 Liter/Stunde Maximale Förderhöhe: 45 m Sauganschluss: 1" IG Druckanschluss: 1" AG Maximale Wassertemperatur: 35 °C Druckmembranschalter: 220–240 V~/50/60 Hz • Netzanschluss: • Maximaler Betriebsdruck: 10 bar •... -
Seite 20: Entsorgung
Entsorgung Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung. Hauswasserautomaten entsorgen (Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen) Altgeräte dürfen nicht in den Hausmüll! Dieses Symbol weist darauf hin, dass dieses Produkt gemäß... -
Seite 21: Garantiekarte
+43 6246 72091-60 www.walter-werkzeuge.com wurden, das defekte Produkt zurückzuschicken, senden Sie die ARTIKELNUMMER: 49771 05/2016 MODELL: XKJ-1104SE ausgefüllte Garantiekarte zusammen mit dem defekten Produkt: WALTER WERKZEUGE SALZBURG GmbH Hotline: Zum regulären Festnetztarif Gewerbeparkstrasse 9 Ihres Telefonanbieters. -
Seite 22: Garantiebedingungen
Garantiebedingungen Sehr geehrter Kunde! Die Hofer/Aldi Garantie bietet Ihnen weitreichende Vorteile gegenüber der gesetzlichen Gewährleistungspflicht: Garantiezeit: 3 Jahre ab Kaufdatum 6 Monate für Verschleiß- und Verbrauchsteile bei normalem und ordnungsgemäßem Gebrauch (z. B. Akkus) Kosten: Kostenfreie Reparatur bzw. Austausch oder Geldrückgabe Keine Transportkosten TIPP: Bevor Sie Ihr Gerät einsenden, wenden Sie sich telefonisch,... - Seite 23 Da bin ich mir sicher. VERTRIEBEN DURCH: WALTER WERKZEUGE SALZBURG GMBH GEWERBEPARKSTRASSE 9 5081 ANIF AUSTRIA KUNDENDIENST www.walter-werkzeuge.com +43 6246 72091-60 JAHRE MODELL: XKJ-1104SE ARTIKELNUMMER: 49771 05/2016 GARANTIE...
