Gardenline XKJ-1104SE Bedienungsanleitung
Hauswasserautomat 1100 w
Vorschau ausblenden
Andere Handbücher für XKJ-1104SE:
- Originalbetriebsanleitung (23 Seiten) ,
- Bedienungsanleitung (19 Seiten) ,
- Bedienungsanleitung (64 Seiten)
Verwandte Anleitungen für Gardenline XKJ-1104SE
Inhaltszusammenfassung für Gardenline XKJ-1104SE

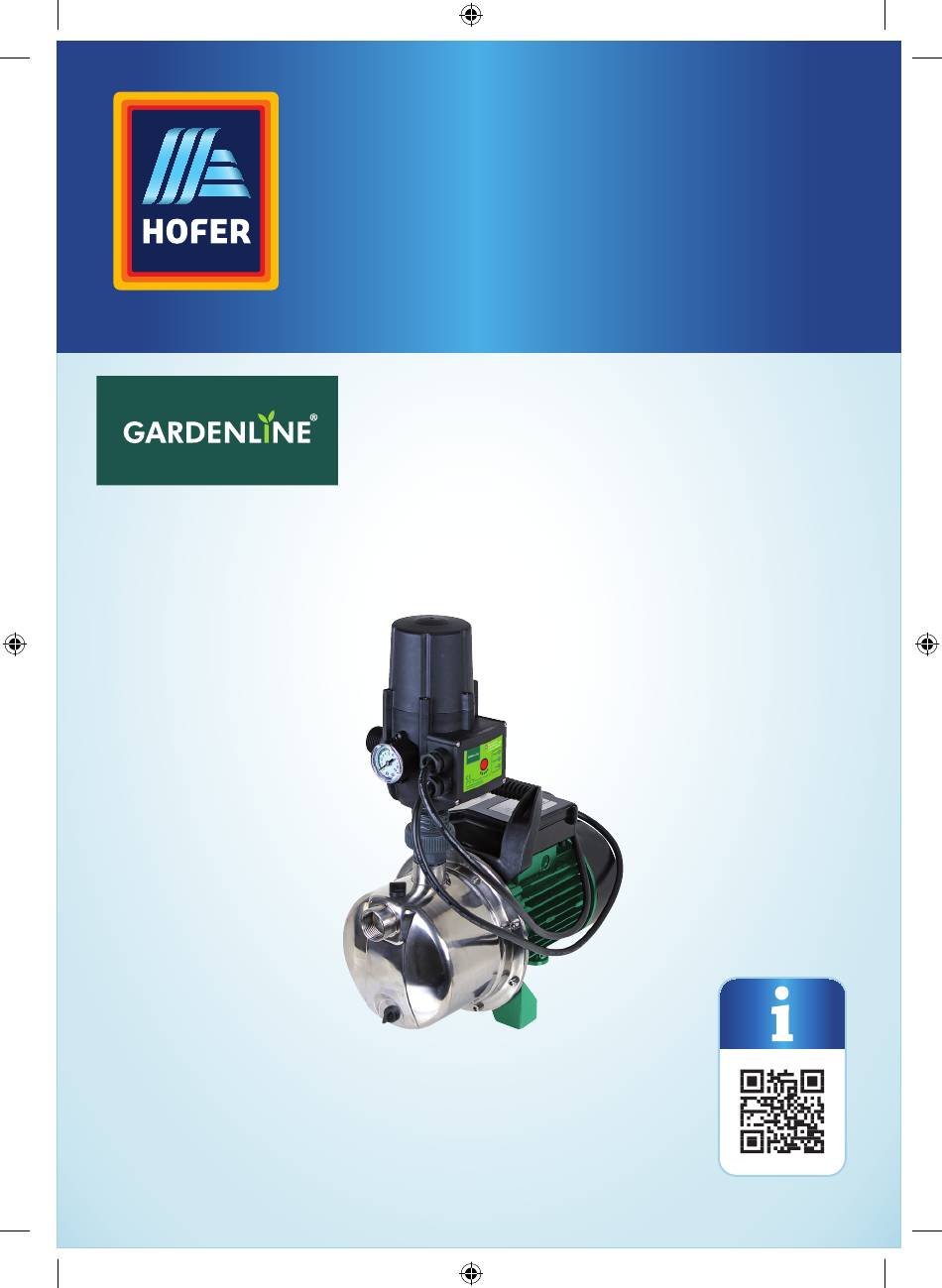

- Seite 1 Bedienungs- anleitung HAUSWASSERAUTOMAT 1100 W Originalbetriebsanleitung XKJ-1104SE ID 001 - 2020-04 - REV001 701195_Buch_AT.indb 1 701195_Buch_AT.indb 1 10.12.2019 15:45:46 10.12.2019 15:45:46...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang / Teilebezeichnung ..............................Allgemeines ............................................Bedienungsanleitung lesen und Aufbewahren ........................Zeichenerklärung ............................................Sicherheit ..............................................Bestimmungsgemäße Verwendung ................................Sicherheitshinweise ..........................................Besondere Sicherheitshinweise für den Betrieb Ihres Hauswasserautomaten ..Vor Verwendung ........................................Hauswasserautomat und Lieferumfang prüfen ........................ Handgriff montieren ..........................................Druckmembranschalter montieren ................................ -
Seite 4: Lieferumfang / Teilebezeichnung
Lieferumfang / Teilebezeichnung Lieferumfang / Teilebezeichnung 9. Ein- /Ausschalter 1. Druckmembranschalter 2. Resetknopf 10. Wasserablassschraube 3. Informationsfeld 11. Sauganschluss mit Deckel 4. Tragegriff 12. Wassereinfüllschraube 5. Motor 13. Verbindungsstück 6. Pumpengehäuse 14. Manometer 7. AG Gartenschlauch Adapter 15. Druckanschluss 8. IG Gartenschlauch Adapter 701195_Buch_AT.indb 4 701195_Buch_AT.indb 4 10.12.2019 15:45:47... -
Seite 5: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und Aufbewahren Diese Bedienungsanleitung gehört zu diesem Hauswasserautomat 1100 W (im Folgendem nur "Hauswasserautomat" genannt). Sie enthält wichtige Informationen zu Sicherheit, Verwendung und Pflege. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie den Hauswasserautomat verwenden. Achten Sie insbesondere auf die Sicherheitshinweise und Warnungen. Die Nichtbeachtung der Anweisungen in dieser Bedienungsanleitung kann zu schweren Verletzungen oder zu Beschädigungen des Hauswasserautomaten führen. -
Seite 6: Sicherheit
Sicherheit Die Modellbezeichnung ist eine Kombination aus Buchstaben und Ziffern: Hauswasserautomat 1100 W XKJ-1104SE Druckmembranschalter DSK-2 Sicherheit Bestimmungsgemäße Verwendung Dieser Hauswasserautomat ist für den Privatgebrauch konstruiert worden und für folgende Einsatzzwecke im Hobby- und DIY Bereich vorgesehen: - Zur Förderung von klarem Wasser. -
Seite 7: Sicherheitshinweise
Sicherheit Wer diesen Hauswasserautomat verwendet oder wartet, muss mit diesen Anweisungen vertraut und sich über mögliche Gefahren bewusst sein. Diesen Hauswasserautomat darf nur von einer kompetenten Person verwendet werden - im Zweifelsfall lassen Sie sich von einem Experten beraten. Nichtbeachtung der Sicherheits-, Montage- und Bedienungshinweise bei der Verwendung dieses Hauswasserautomaten zählt als missbräuchliche Verwendung. -
Seite 8: Besondere Sicherheitshinweise Für Den Betrieb Ihres Hauswasserautomaten
Sicherheit i) Das Gerät darf nicht in explosionsgefährdeter Atmosphäre betrieben werden. j) Ziehen Sie bei Nichtgebrauch und Wartung den Netzstecker aus der Steckdose, um ein unbeabsichtigtes Anlaufen des Gerätes zu vermeiden. k) Geräte mit fehlerhaftem Ein-/Ausschalter dürfen nicht verwendet werden. l) Überlasten Sie das Gerät nicht. - Seite 9 Sicherheit f) Lassen Sie den Hauswasserautomaten nicht unbeaufsichtigt. Ziehen Sie bei längerer Abwesenheit den Netzstecker. g) Prüfen Sie vor dem Anschließen des Hauswasserautomaten, ob die vorhandene Netzspannung mit der auf dem Typenschild des Geräts angegebenen übereinstimmt. h) Der Hauswasserautomat darf nur innerhalb der am Typenschild angegebenen Spannungs- und Leistungsgrenzen betrieben werden.
-
Seite 10: Vor Verwendung
Vor Verwendung Vor Verwendung WARNUNG! Benutzen Sie das Produkt nicht in explosionsfähiger Atmosphäre. Benutzen Sie das Produkt nur in Umgebungstemperaturen zwischen 10 - 40° C. Trennen Sie das Produkt unbedingt von der Stromquelle, bevor Sie Einstellungen vornehmen, Zubehör montieren oder wechseln und Wartungsarbeiten ausführen. -
Seite 11: Handgriff Montieren
Vor Verwendung Handgriff montieren Benötigtes Werkzeug: Schraubenschlüssel 10 mm (nicht im Lieferumfang enthalten). • Schieben Sie den Handgriff die Bolzen am Pumpengehäuse • Fixieren Sie den Handgriff zuerst mit einer Beilagscheibe und anschließend einer Mutter. 701195_Buch_AT.indb 11 701195_Buch_AT.indb 11 10.12.2019 15:45:52 10.12.2019 15:45:52... -
Seite 12: Druckmembranschalter Montieren
Vor Verwendung Druckmembranschalter montieren HINWEIS! Ziehen Sie die Verbindungen nicht zu fest an. Montieren Sie den Druckmembranschalter immer frei von Verspannung. Vermeiden Sie es, das Verbindungskabel zwischen der Motoreneinheit und Schalteinheit zu verdrehen. Vergewissern Sie sich, dass die Dichtungen vorhanden sind und korrekt sitzen. -
Seite 13: Hauswasserautomat Aufstellen
Vor Verwendung Hauswasserautomat aufstellen HINWEIS! Wenn der Hauswasserautomat während des Betriebes verrutscht, kann er von der Arbeitsfläche fallen und zu Verletzungen führen. Montieren Sie den Hauswasserautomaten mithilfe der Montagelöcher am Fuß des Hauswasserautomats und den dafür passenden Schrauben fest an einem geeigneten Platz. - Seite 14 Vor Verwendung Saugleitung verbinden / lösen Die Saugleitung (nicht im Lieferumfang enthalten) kann direkt oder mittels Gewindestecknippel am Sauganschluss des Hauswasserautomaten angeschlossen werden. Der Sauganschluss hat ein 33,25 mm (1" BSP) Innengewinde. • Setzen Sie den Ansatz der Saugleitung oder den AG Gartenschlauch Adapter bündig auf den Sauganschluss.
-
Seite 15: Netzanschluss
Verwendung Netzanschluss HINWEIS! Bei der Verwendung eines Verlängerungskabels, sollte dieses der Schutzart der Pumpe entsprechen Der Hauswasserautomat ist für den Betrieb mit Einphasen-Wechselstrom 220-240 V~ / 50 Hz gebaut und ist schutzisoliert. Stecken Sie den Netzstecker in eine ordnungsgemäß installierte Steckdose, die den „Technischen Daten“ entspricht. -
Seite 16: Informationsfeld
Verwendung Informationsfeld Betriebszustandsanzeige Das Informationsfeld Hauswasserautomaten ist mit einer 3 teiligen Betriebszustandsanzeige ausgestattet. Grün ‚Power‘ Netzspannung vorhanden Gelb ‚On‘ Pumpe in Betrieb Rot ‚Failure‘ Störung Druckmembranschalter Der Einschalt- und Ausschaltdruck ist werkseitig voreingestellt. Der Druckmembranschalter schaltet die Pumpe des Hauswasserautomaten ein, wenn der Wasserdruck bei geöffneter Druckleitung unter den Einschaltdruck sinkt. -
Seite 17: Wasser Pumpen
Verwendung Wasser pumpen Benötigtes Werkzeug: Schraubenschlüssel 14 mm, evtl. Trichter • Öffnen Sie die Wassereinfüllschraube mit ein paar Umdrehungen gegen den Uhrzeigersinn und heben Sie diese ab. • Befüllen Sie das Pumpengehäuse vollständig mit Wasser. • Setzen Sie die Wassereinfüllschraube auf und befestigen Sie diese mit ein paar Umdrehungen im Uhrzeigersinn. -
Seite 18: Wartung, Reinigung, Lagerung Und Transport
Wartung, Reinigung, Lagerung und Transport Nach Beendigung der Arbeiten: • Schalten Sie das Gerät ab (siehe Kapitel "Ein-/Ausschalten"). • Trennen Sie das Gerät von Stromnetz. • Lassen Sie das Gerät vor Einlagerung vollständig abkühlen. • Trennen Sie alle Rohr- und/oder Schlauchverbindungen. Resettaster •... -
Seite 19: Reinigung
Wartung, Reinigung, Lagerung und Transport Gehen Sie wie folgt vor, um Verstopfungen zu lösen: • Entfernen Sie die Saug - und Druckleitung (nicht im Lieferumfang enthalten) vom jeweiligen Anschluss. • Verbinden Sie den Druckanschluss mittels geeignetem Schlauch (nicht im Lieferumfang enthalten) mit einem Wasserhahn. •... -
Seite 20: Fehlerbehebung
Fehlerbehebung Fehlerbehebung Problem Mögliche Ursachen Spannung überprüfen. Motor läuft nicht Keine Netzspannung. Spannung überprüfen. Geringe Pumpe nicht ausreichend Pumpe befüllen. Saugleistung. mit Förderflüssigkeit befüllt. Pumpe saugt Luft. Prüfen und dichten Sie alle Verbindungen an der Saugseite Luft kann an der Öffnen Sie den Absperrhahn/ Druckleitung nicht Verbraucher an der Druckseite. -
Seite 21: Technische Daten
Technische Daten Technische Daten Pumpe Modell XKJ-1104SE 220-240 V~ / 50Hz Netzanschluss Nennleistung 1100 W Kapazität 4600 l/h (Liter/Stunde) Förderhöhe max. 45 m Ansaughöhe max. 8 m Förderdruck max. 4,5 bar Sauganschluss 33,25 mm (1“BSP) Druckanschluss 33,25 mm (1“ BSP) Wassertemperatur max. -
Seite 22: Recycling
Recycling Recycling Verpackung entsorgen Entsorgen Sie die Verpackung in Übereinstimmung mit dem Materialtyp sowie den örtlichen, in Ihrem Gebiet geltenden, Vorschriften. Hauswasserautomat entsorgen Dieses Symbol weist darauf hin, dass der Hauswasserautomat gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf. - Seite 23 701195_Buch_AT.indb 23 701195_Buch_AT.indb 23 10.12.2019 15:45:59 10.12.2019 15:45:59...
- Seite 24 VERTRIEBEN DURCH: WALTER WERKZEUGE SALZBURG GMBH GEWERBEPARKSTR. 9 5081 ANIF AUSTRIA 701195 00800 925 837 88 www.walteronline.com JAHRE MODELL: GARANTIE XKJ-1104SE 04/2020 701195_Buch_AT.indb 24 701195_Buch_AT.indb 24 10.12.2019 15:45:59 10.12.2019 15:45:59...
