Vordere USB-Audio-Schnittstellen einbauen
In die Aussparung neben dem Diskettenlaufwerk können Sie zwei USB-Schnittstellen kombiniert mit
zwei Audio-Schnittstellen einbauen.
Die Audio-Schnittstellen verfügen jeweils über die Anschlüsse Headphone OUT und Microphone IN.
►
Schieben Sie die USB- oder USB-Audio-Schnittstelle in den Einbauplatz (1) und befestigen Sie
die USB- oder USB-Audio-Schnittstelle mit der Schraube (2).
►
Stecken Sie die USB-Leitung und gegebenenfalls die Audio-Leitung auf den entsprechenden
Steckverbinder auf dem Mainboard (siehe auch Handbuch zum Mainboard).
A26361-K1008-Z120-1-19, Ausgabe 1
►

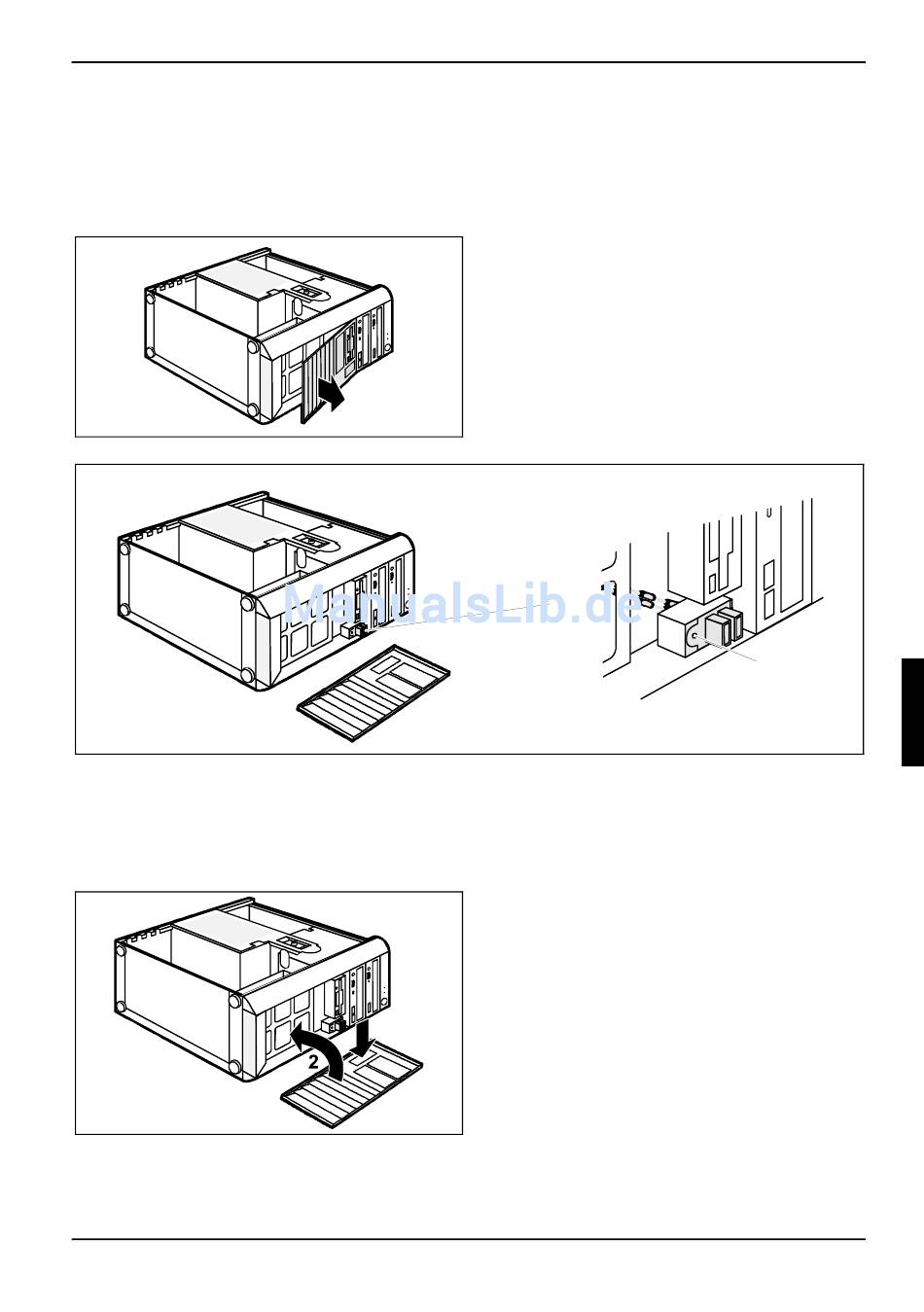

Nehmen Sie die Blende ab.
►
Entfernen Sie die Blindabdeckung des
Einbauplatzes, indem Sie von innen
dagegen drücken (1).
►
Setzen Sie die Blende wieder auf das
Gehäuse (2).
1
Systemerweiterungen
1
2
43
