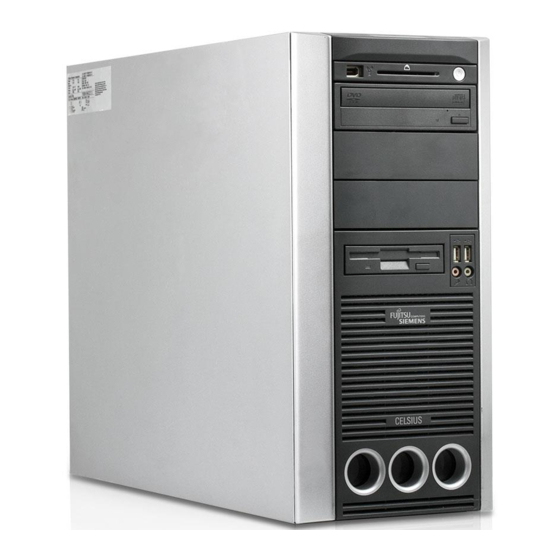

- Seite 1 Betriebsanleitung CELSIUS R630 / V810 Deutsch...
- Seite 2 Sie haben ..technische Fragen oder Probleme? Wenden Sie sich bitte an: ● unsere Hotline: Mo-Fr: 8 - 18 Uhr 9 - 14 Uhr Tel.: ++49 (0) 180 3777 003 ● Ihren zuständigen Vertriebspartner ● Ihre Verkaufsstelle Weitere Informationen finden Sie in den Handbüchern "Sicherheit", "Ergonomie" und "Garantie". Aktuelle Informationen zu unseren Produkten, Tipps, Updates usw.
- Seite 4 Herausgegeben von/Published by Fujitsu Siemens Computers GmbH Printed in the Federal Republic of Germany AG 0704 07/04 Ausgabe/Edition 1 Bestell-Nr./Order No.:A26361-K680-Z122-1-19...
- Seite 5 Einleitung Wichtige Hinweise CELSIUS R630 / V810 Inbetriebnahme Bedienung Problemlösungen und Tipps Betriebsanleitung Systemerweiterungen Technische Daten Stichwörter Ausgabe Juli 2004...
- Seite 6 CELSIUS ist ein eingetragenes Warenzeichen der Fujitsu Siemens Computers GmbH. Microsoft, MS, MS-DOS, Windows und Windows NT sind eingetragene Warenzeichen der Microsoft Corporation. VESA und DPMS sind Warenzeichen der Video Electronics Standards Association. PS/2 ist ein eingetragenes Warenzeichen von International Business Machines, Inc.
-
Seite 7: Inhaltsverzeichnis
Inhalt Ihre CELSIUS R / CELSIUS V......................1 Darstellungsmittel ..........................2 Wichtige Hinweise ...........................3 Sicherheitshinweise ...........................3 Energiesparen, Entsorgung und Recycling ................3 CE-Kennzeichnung ........................3 Workstation transportieren.........................4 Workstation reinigen..........................4 Inbetriebnahme..........................5 Lieferinhalt auspacken und überprüfen ....................5 Schritte der Erstinbetriebnahme ......................5 Workstation aufstellen ........................6 Bildschirm, Maus und Tastatur anschließen ..................6 Bildschirm anschließen......................6 Maus anschließen........................8 Tastatur anschließen .........................8... - Seite 8 Inhalt Systemerweiterungen ........................27 Hinweise zu Baugruppen......................27 Gehäuse öffnen ..........................28 Gehäuse schließen ......................... 29 Baugruppe ein- und ausbauen ......................30 Baugruppe mit Schraube einbauen ..................30 Baugruppe mit Schraube ausbauen ..................32 Baugruppe mit Klammer einbauen ..................33 Baugruppe mit Klammer ausbauen ..................
-
Seite 9: Ihre Celsius R / Celsius V
Ihre CELSIUS R / CELSIUS V..ist in verschiedenen Ausbaustufen verfügbar, die sich in Hardware- und Software-Ausstattung unterscheiden. Darüber hinaus können Sie bedienbare Laufwerke (z. B. DVD-Laufwerk), Festplatten und weitere Baugruppen einbauen. Diese Betriebsanleitung zeigt Ihnen, wie Sie die Workstation in Betrieb nehmen und bedienen. Die Betriebsanleitung bezieht sich auf alle Ausbaustufen. -
Seite 10: Darstellungsmittel
Ihre CELSIUS R / CELSIUS V... Darstellungsmittel In diesem Handbuch werden folgende Darstellungsmittel verwendet. kennzeichnet Hinweise, deren Nichtbeachtung Ihre Gesundheit gefährdet oder zu Sachschäden führt. kennzeichnet wichtige Informationen und Tipps für den sachgerechten Umgang mit dem System. ► kennzeichnet einen Arbeitsschritt, den Sie ausführen müssen. Kursive Schrift kennzeichnet Befehle oder Menüpunkte. -
Seite 11: Wichtige Hinweise
Wichtige Hinweise In diesem Kapitel finden Sie unter anderem Sicherheitshinweise, die Sie beim Umgang mit Ihrer Workstation unbedingt beachten müssen. Sicherheitshinweise Beachten Sie die Sicherheitshinweise im Handbuch "Sicherheit" und die nachfolgenden Sicherheitshinweise. Beachten Sie beim Aufstellen und vor Betrieb des Gerätes die Hinweise für die Umgebungsbedingungen im Kapitel "Technische Daten"... -
Seite 12: Workstation Transportieren
Wichtige Hinweise Workstation transportieren Transportieren Sie alle Geräte einzeln und nur in ihrer Originalverpackung oder in einer anderen geeigneten Verpackung, die Schutz gegen Stoß und Schlag gewährt. Packen Sie die Geräte erst am Aufstellungsort aus. Workstation reinigen Schalten Sie die Workstation und alle daran angeschlossenen Geräte aus und ziehen Sie den Netzstecker aus der geerdeten Schutzkontakt-Steckdose. -
Seite 13: Inbetriebnahme
Inbetriebnahme Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise". Lieferinhalt auspacken und überprüfen Die Originalverpackung der Geräte sollten Sie für einen eventuellen Transport aufbewahren. ► Packen Sie alle Teile aus. ► Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. ► Prüfen Sie, ob die Lieferung mit den Angaben auf dem Lieferschein übereinstimmt. Wenn Sie Transportschäden oder Unstimmigkeiten zwischen Verpackungsinhalt und Lieferschein feststellen, informieren Sie unverzüglich Ihre Verkaufsstelle! Schritte der Erstinbetriebnahme... -
Seite 14: Workstation Aufstellen
Inbetriebnahme Workstation aufstellen Berücksichtigen Sie beim Aufstellen der Workstation die Empfehlungen und Sicherheitshinweise im Handbuch "Sicherheit". Stellen Sie die Workstation nur in der dafür vorgesehenen Betriebslage auf. Betrachten Sie dazu die Abbildungen auf den folgenden Seiten. Wir empfehlen Ihnen, das Gerät auf eine rutschfeste Unterlage zu stellen. Bei der Vielfalt der bei Möbeln verwendeten Beschichtungen und Lacke ist es nicht auszuschließen, dass die Kunststoff-Füße Schäden auf der Stellfläche verursachen. - Seite 15 Inbetriebnahme Der Bildschirm wird nicht zusammen mit dem System ausgeschaltet. Schalten Sie den Bildschirm an seinem eigenen Ein-/Ausschalter aus. A26361-K680-Z122-1-19, Ausgabe 1...
-
Seite 16: Maus Anschließen
Inbetriebnahme Maus anschließen Je nach gewählter Ausbaustufe wird Ihre Workstation mit einer PS/2-Maus oder einer USB-Maus ausgeliefert. PS/2-Maus anschließen ► Schließen Sie die PS/2-Maus an den PS/2-Mausanschluss der Workstation an. USB-Maus anschließen ► Schließen Sie die USB-Maus an den USB-Anschluss der Workstation an. -
Seite 17: Workstation An Die Netzspannung Anschließen
Inbetriebnahme Workstation an die Netzspannung anschließen Die Workstation stellt sich automatisch auf die örtliche Nennspannung ein. ► Schließen Sie die Netzleitung an der Workstation an (1). ► Stecken Sie den Netzstecker in die geerdete Schutzkontakt-Steckdose (2). Erstes Einschalten: die Software wird installiert Wird die Workstation in ein Netzwerk eingebunden, dann sind Angaben zu Benutzer, Server und Netzwerkprotokoll nötig. -
Seite 18: Bildschirm Und Workstation Einschalten
Inbetriebnahme Bildschirm und Workstation einschalten ► Schalten Sie den Bildschirm ein (siehe Betriebsanleitung des Bildschirms). ► Schalten Sie die Workstation ein. Befolgen Sie dazu die folgenden Anweisungen. 1 = Hauptschalter 0 = Workstation ist ausgeschaltet 2 = Ein-/Ausschalter I = Workstation ist betriebsbereit 3 = LCD-Anzeige ►... -
Seite 19: Installation Der Software
Inbetriebnahme Installation der Software ► Befolgen Sie während der Installation die Anweisungen am Bildschirm. Lesen Sie bei Unklarheiten bezüglich der angeforderten Eingabedaten das Handbuch des Betriebssystems. Auf der mitgelieferten CD "Drivers & Utilities" finden Sie weitere Informationen zum System sowie Treiber, Utilitys, Updates, Handbücher usw. Externe Geräte anschließen Lesen Sie die Dokumentation zum externen Gerät, bevor Sie es anschließen. -
Seite 20: Anschlüsse An Der Workstation
Inbetriebnahme Anschlüsse an der Workstation Die Anschlüsse finden Sie an der Rückseite und an der Vorderseite der Workstation. Welche Anschlüsse an Ihrer Workstation verfügbar sind, hängt davon ab, welche Ausbaustufe Sie gewählt haben. Die Standardanschlüsse sind durch die nachfolgenden oder durch ähnliche Symbole gekennzeichnet. -
Seite 21: Externe Geräte An Die Serielle Schnittstelle Anschließen
Inbetriebnahme Externe Geräte an die serielle Schnittstelle anschließen An die serielle Schnittstelle können Sie externe Geräte anschließen (z. B. ein Modem). ► Schließen Sie die Datenleitung an das externe Gerät an. ► Schließen Sie die Datenleitung an die serielle Schnittstelle Eine genaue Beschreibung, wie Sie das externe Gerät an die serielle Schnittstelle anschließen, entnehmen Sie bitte der Dokumentation zum Gerät. -
Seite 22: Externe Geräte An Die Usb-Schnittstellen Anschließen
Inbetriebnahme Externe Geräte an die USB-Schnittstellen anschließen An die USB-Schnittstellen können Sie eine Vielzahl externer Geräte anschließen (z. B. Drucker, Scanner, Modem oder Tastatur). USB-Geräte sind hot-plug-fähig. Daher können die Leitungen von USB-Geräten bei eingeschaltetem System angeschlossen und gelöst werden. Weitere Informationen finden Sie in der Dokumentation zu den USB-Geräten. -
Seite 23: Bedienung
Bedienung Workstation einschalten ► Schalten Sie gegebenenfalls den Bildschirm ein (siehe Betriebsanleitung des Bildschirms). ► Drücken Sie den Ein-/Ausschalter an der Vorderseite der Workstation. Im LCD erscheint die entsprechende Anzeige (siehe Kapitel "Anzeigen an der Workstation") oder die Betriebsanzeige leuchtet, die Workstation startet. Workstation ausschalten ►... -
Seite 24: Anzeigen An Der Workstation
Bedienung Anzeigen an der Workstation Die Anzeigen finden Sie an der Vorderseite der Workstation. Welche Anzeigen an Ihrer Workstation vorhanden sind, hängt davon ab, welche Ausbaustufe Sie gewählt haben. 1 = LCD / Anzeigenfeld 3 = CD-ROM-Anzeige 2 = Anzeige SmartCard-Leser 4 = Diskettenanzeige 1 - LCD / Anzeigenfeld Sobald die Workstation eingeschaltet ist, leuchtet das LCD. - Seite 25 Bedienung Fehler erscheint am LCD, wenn in der Workstation ein Hardware-Fehler oder ein kritischer Hardware-Zustand aufgetreten ist (z. B. Lüfterausfall, hohe Temperatur). Welches Problem aufgetreten ist, können Sie über DeskView genauer herausfinden. Wenden Sie sich im Zweifelsfall an Ihren Administrator. LAN-Verbindung erscheint am LCD, sobald die Workstation am LAN angeschlossen ist.
-
Seite 26: Tastatur
Bedienung Tastatur 1 = Funktionstasten 4 = Cursor-Tasten 2 = Ein-/Ausschalter (optional) 5 = Numerisches Tastaturfeld (Ziffernblock) 3 = Alphanumerisches Tastaturfeld Die abgebildete Tastatur ist ein Beispiel und kann von dem von Ihnen verwendeten Modell abweichen. A26361-K680-Z122-1-19, Ausgabe 1... -
Seite 27: Wichtige Tasten Und Tastenkombinationen
Bedienung Wichtige Tasten und Tastenkombinationen Die Beschreibung der nachfolgenden Tasten und Tastenkombinationen gilt für MS-Windows. Weitere Tasten und Tastenkombinationen sind in der Dokumentation für die verwendete Software beschrieben. Ein-/Ausschalter (optional) Je nach Einstellung im BIOS-Setup kann das System damit ein-, aus- oder ein- und ausgeschaltet werden. -
Seite 28: Disketten Handhaben
Bedienung Disketten handhaben Beachten Sie beim Umgang mit Disketten die Hinweise des Diskettenherstellers. Die Diskettenlaufwerke dürfen nicht mit Reinigungsdisketten gereinigt werden. Jede Reinigungsdiskette würde bereits nach 20 Sekunden die Schreib-/Leseköpfe im Diskettenlaufwerk zerstören. 1 = Einschubrichtung 2 = Schriftfeld 3 = Schreibschutzschieber bei einer 1,44 Mbyte-Diskette 4 = Kennung einer 1,44 Mbyte-Diskette oder Schreibschutzschieber bei einer 120 Mbyte-Diskette 5 = Auswurftaste für eingelegte Disketten 6 = Diskette ist schreibgeschützt... -
Seite 29: Einstellungen Im Bios-Setup
Bedienung Einstellungen im BIOS-Setup Im BIOS-Setup können Sie Systemfunktionen und die Hardware-Konfiguration der Workstation einstellen. Bei Auslieferung sind die Standardeinträge wirksam (siehe Handbuch "BIOS-Setup" und gegebenenfalls das Technische Handbuch zum Mainboard). Diese Einstellungen können Sie im BIOS-Setup an Ihre Anforderungen anpassen. Eigentums- und Datenschutz Über Softwarefunktionen und mechanische Verriegelung bieten sich vielfältige Möglichkeiten an, Ihre Workstation und Ihre persönlichen Daten vor unbefugtem Zugriff zu schützen. -
Seite 31: Problemlösungen Und Tipps
Problemlösungen und Tipps Beachten Sie die Sicherheitshinweise im Handbuch "Sicherheit" und das Kapitel "Inbetriebnahme", wenn Sie Leitungen lösen oder anschließen. Wenn eine Störung auftritt, versuchen Sie diese entsprechend den Maßnahmen zu beheben, die in den folgenden Dokumenten beschrieben sind: ● in diesem Kapitel ●... -
Seite 32: Bildschirm Bleibt Dunkel
Problemlösungen und Tipps Bildschirm bleibt dunkel Wenn der Bildschirm dunkel bleibt, kann das folgende Ursachen haben: Bildschirm ist ausgeschaltet ► Schalten Sie den Bildschirm ein. Bildschirm ist dunkel gesteuert ► Drücken Sie eine beliebige Taste der Tastatur. oder ► Schalten Sie den Bildschirmschoner aus. Geben Sie dazu das entsprechende Passwort ein. Helligkeitsregler auf dunkel eingestellt ►... -
Seite 33: Kein Mauszeiger Am Bildschirm
Problemlösungen und Tipps Falsche Einstellung für den Bildschirm unter Windows XP ► Starten Sie die Workstation neu. ► Drücken Sie während des Hochlaufs die Taste F8 . Es erscheint das Betriebssystemauswahlmenü oder das Menü Erweiterte Windows - Startoptionen. ► Erscheint das Betriebssystemauswahlmenü, drücken Sie die Taste F8 . ►... -
Seite 34: Uhrzeit Und Datum Stimmen Nicht
Problemlösungen und Tipps Uhrzeit und Datum stimmen nicht Uhrzeit und Datum können Sie im BIOS-Setup oder unter Ihrem verwendeten Betriebssystem einstellen. ► Stellen Sie Uhrzeit und Datum ein. Wenn Uhrzeit und Datum nach dem Aus- und Wiedereinschalten wiederholt falsch sind, müssen Sie die Lithium-Batterie austauschen (siehe Kapitel "Erweiterungen auf dem Mainboard"-"Lithium-Batterie tauschen"). -
Seite 35: Systemerweiterungen
Systemerweiterungen Es kann sinnvoll sein, wenn Sie sich einige Teile dieses Kapitels ausdrucken, da der PC beim Ein-/Ausbau von Systemerweiterungen ausgeschaltet sein muss. Eventuell ist für eine Systemerweiterung oder Hardware-Hochrüstung ein Update des BIOS notwendig. Weitere Informationen finden Sie im Handbuch "BIOS-Setup" oder gegebenenfalls im Technischen Handbuch zum Mainboard. -
Seite 36: Gehäuse Öffnen
Systemerweiterungen Gehäuse öffnen ► Schalten Sie die Workstation aus. Die Workstation darf sich nicht im Energiesparmodus befinden. Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise". Ziehen Sie den Netzstecker aus der Schutzkontakt-Steckdose. Stecken Sie den Netzstecker erst wieder an, wenn Sie das Gehäuse geschlossen haben. ►... -
Seite 37: Gehäuse Schließen
Systemerweiterungen Gehäuse schließen ► Haken Sie das Seitenteil in der unteren Führungsschiene des Gehäuses ein (1). Achten Sie darauf, das Seitenteil um ca. 2 cm versetzt (a) anzusetzen. ► Haken Sie die Oberkante des Seitenteils am Gehäuse ein. ► Schieben Sie das Seitenteil bis zum Anschlag in Pfeilrichtung (2). ►... -
Seite 38: Baugruppe Ein- Und Ausbauen
Systemerweiterungen Baugruppe ein- und ausbauen Beachten Sie den Abschnitt "Hinweise zu Baugruppen". Die Anzahl, Lage und Anordnung der Baugruppen-Steckplätze auf dem Mainboard finden Sie im Technischen Handbuch zum Mainboard. Bei Auslieferung können bereits Baugruppen eingebaut sein. Baugruppen können Sie auf zwei Arten befestigen: ●... - Seite 39 Systemerweiterungen ► Schieben Sie die Baugruppe bis zum Anschlag in den Steckplatz (1). ► Drücken Sie die Baugruppe so in den Steckplatz, dass die Baugruppe spürbar einrastet. ► Befestigen Sie die Baugruppe mit der Schraube (2). ► Wenn erforderlich, stecken Sie die Leitungen an die Baugruppe an. ►...
-
Seite 40: Baugruppe Mit Schraube Ausbauen
Systemerweiterungen Baugruppe mit Schraube ausbauen ► Öffnen Sie das Gehäuse (siehe Kapitel "Gehäuse öffnen"). ► Entfernen Sie die an der Baugruppe gesteckten Leitungen. ► Lösen Sie die Schraube (1). ► Ziehen Sie die Baugruppe aus dem Gehäuse (2). Wegen der Kühlung, des Brandschutzes und der einzuhaltenden EMV-Vorschriften (Vorschriften zur elektromagnetischen Verträglichkeit) müssen Sie die Rückseitenabdeckung des Einbauplatzes wieder einbauen. -
Seite 41: Baugruppe Mit Klammer Einbauen
Systemerweiterungen ► Schließen Sie das Gehäuse (siehe Kapitel "Gehäuse schließen"). Wenn Sie eine PCI-Baugruppe ein- oder ausgebaut haben, dann überprüfen Sie bitte im BIOS-Setup die Einstellungen für den entsprechenden PCI-Steckplatz. Ändern Sie gegebenenfalls die Einstellungen. Lesen Sie hierzu die Dokumentation zur PCI- Baugruppe. - Seite 42 Systemerweiterungen ► Schieben Sie die Baugruppe bis zum Anschlag in den Steckplatz (1). ► Drücken Sie die Baugruppe so in den Steckplatz, dass die Baugruppe spürbar einrastet. ► Setzen Sie die Klammer auf. Achten Sie darauf, dass der Stift (a) in das Schraubenloch einfädelt.
-
Seite 43: Baugruppe Mit Klammer Ausbauen
Systemerweiterungen Baugruppe mit Klammer ausbauen ► Öffnen Sie das Gehäuse (siehe Kapitel "Gehäuse öffnen"). ► Entfernen Sie die an der Baugruppe gesteckten Leitungen. ► Drücken Sie die Klammer in Pfeilrichtung (1) und haken Sie sie aus. ► Ziehen Sie die Klammer ab (2). ►... - Seite 44 Systemerweiterungen ► Schieben Sie die Rückseitenabdeckung in den Einbauplatz (1). Achten Sie darauf, dass die Spitze des Blechwinkels auf der Außenseite des Gehäuses einrastet. ► Setzen Sie die Klammer auf. Achten Sie darauf, dass der Stift (a) in das Schraubenloch einfädelt.
-
Seite 45: Laufwerke Ein- Und Ausbauen
Systemerweiterungen Laufwerke ein- und ausbauen Das Gehäuse bietet Platz für insgesamt acht Laufwerke: ● vier bedienbare Laufwerke (drei 5¼-Zoll-Laufwerke und ein 3½-Zoll-Laufwerk) ● vier nichtbedienbare Laufwerke (3½-Zoll-Laufwerke) Unter bedienbaren Laufwerken sind z. B. DVD- oder CD-ROM-Laufwerke zu verstehen, in die von außen ein Datenträger eingelegt wird. -
Seite 46: Vorderseite Aufsetzen
Systemerweiterungen ► Ziehen Sie die Vorderseite vorsichtig in Pfeilrichtung ab. Wenn Sie zu stark ziehen, kann die LCD-Leitung beim Celsius V gelöst oder beschädigt werden. Bei einem System mit LCD ist die Leitung so lang, dass Sie sie zusammen mit der Vorderseite vorsichtig zur Seite stellen können. -
Seite 47: Bedienbares Laufwerk Einbauen
Systemerweiterungen Bedienbares Laufwerk einbauen ► Öffnen Sie das Gehäuse (siehe Kapitel "Gehäuse öffnen"). ► Nehmen Sie die Vorderseite ab (siehe Kapitel "Vorderseite abnehmen"). ► Ziehen Sie den leeren Einschub aus dem Gehäuse. ► Lösen Sie die Schrauben (1). ► Nehmen Sie die Schienen von der Blende ab (2). Werfen Sie die Blende des leeren Einschubs nicht weg. - Seite 48 Systemerweiterungen ► Legen Sie die Schienen so am Laufwerk an, dass sich die Bohrungen und die Löcher für die Schrauben decken (1). ► Befestigen Sie die Schienen mit den Schrauben (2). ► Schieben Sie das bedienbare Laufwerk ins Gehäuse. ► Stecken Sie die Stecker der Datenleitung und der Stromversorgungsleitung am Laufwerk.
-
Seite 49: Bedienbares Laufwerk Ausbauen
Systemerweiterungen Bedienbares Laufwerk ausbauen ► Öffnen Sie das Gehäuse (siehe Kapitel "Gehäuse öffnen"). ► Nehmen Sie die Vorderseite ab (siehe Kapitel "Vorderseite abnehmen"). ► Ziehen Sie die Stecker der Datenleitung und der Stromversorgungsleitung vom gewünschten Laufwerk. ► Ziehen Sie das Laufwerk aus dem Gehäuse. - Seite 50 Systemerweiterungen ► Legen Sie die Schienen so an der Blende an, dass sich die Bohrungen und die Löcher für die Schrauben decken (1). ► Befestigen Sie die Schienen mit den Schrauben (2). ► Schieben Sie den leeren Einschub in das Gehäuse.
-
Seite 51: Diskettenlaufwerk Tauschen
Systemerweiterungen Diskettenlaufwerk tauschen ► Öffnen Sie das Gehäuse (siehe Kapitel "Gehäuse öffnen"). ► Nehmen Sie die Vorderseite ab (siehe Kapitel "Vorderseite abnehmen"). ► Entfernen Sie die an das Diskettenlaufwerk gesteckten Leitungen. ► Falls vorhanden, ziehen Sie die Leitung der vorderen USB- oder USB-Audio-Schnittstelle vom Mainboard (siehe auch Technisches Handbuch zum Mainboard). - Seite 52 Systemerweiterungen ► Lösen Sie die Schrauben (1) auf beiden Seiten des Laufwerks. ► Ziehen Sie das Diskettenlaufwerk aus dem Einschub (2). Diskettenlaufwerk einbauen ► Nehmen Sie das neue Diskettenlaufwerk aus der Verpackung. ► Fädeln Sie gegebenenfalls die Leitungen der USB- oder USB-Audio-Schnittstellen durch den Einbauplatz in das Geräteinnere hinein.
-
Seite 53: Festplattenlaufwerk Ein- Oder Ausbauen
Systemerweiterungen ► Schieben Sie den Einschub ins Gehäuse (1). ► Befestigen Sie den Einschub mit den Schrauben (2). ► Stecken Sie die Stecker der Datenleitung und der Stromversorgungsleitung am Diskettenlaufwerk an. ► Falls vorhanden, stecken Sie die Leitung der Front-USB- oder Front-USB-Audio-Schnittstellen am Mainboard (siehe Technisches Handbuch zum Mainboard). - Seite 54 Systemerweiterungen Festplattenlaufwerk einbauen ► Nehmen Sie das neue Festplattenlaufwerk aus der Verpackung. ► Nehmen Sie am Laufwerk die erforderlichen Einstellungen vor (z. B. Master/Slave). ► Befestigen Sie die EasyChange-Schienen seitlich an der Festplatte, indem Sie jeweils die oberen Stifte der EasyChange-Schiene in die entsprechenden Löcher der Festplatte stecken.
- Seite 55 Systemerweiterungen Festplattenlaufwerk ausbauen ► Entfernen Sie alle gesteckten Leitungen (Datenleitung, Stromversorgung) vom Laufwerk. ► Drücken Sie die EasyChange-Schienen in Pfeilrichtung (1). ► Ziehen Sie das Festplattenlaufwerk aus der Halterung (2). ► Ziehen Sie die EasyChange-Schienen vom Festplattenlaufwerk. ► Nehmen Sie gegebenenfalls an den verbleibenden Laufwerken die erforderlichen Einstellungen vor.
-
Seite 56: Smartcard-Leser Ein- Und Ausbauen
Systemerweiterungen SmartCard-Leser ein- und ausbauen Bei Systemen, die mit einem SmartCard-Leser ausgestattet sind, kann der Zugriff auf die Benutzer eingeschränkt werden, die eine entsprechende SmartCard besitzen. Erster Einbau eines SmartCard-Lesers ► Öffnen Sie das Gehäuse (siehe Kapitel "Gehäuse öffnen"). ► Nehmen Sie die Vorderseite ab (siehe Kapitel "Vorderseite abnehmen"). - Seite 57 Systemerweiterungen SmartCard-Leser einbauen ► Öffnen Sie das Gehäuse (siehe Kapitel "Gehäuse öffnen"). ► Nehmen Sie die Vorderseite ab (siehe Kapitel "Vorderseite abnehmen"). ► Ziehen Sie den Einschub aus dem Gehäuse. ► Schieben Sie den SmartCard-Leser in Pfeilrichtung (1) mit der Bauteilseite nach unten in die Führung der Halterung (a).
- Seite 58 Systemerweiterungen ► Schieben Sie den SmartCard-Leser bis zum Anschlag in Pfeilrichtung ins Gehäuse. ► Stecken Sie die Leitung am SmartCard-Leser und am Steckverbinder für den SmartCard- Leser auf dem Mainboard (siehe Technisches Handbuch zum Mainboard). ► Setzen Sie die Vorderseite auf (siehe Kapitel "Vorderseite aufsetzen"). ►...
-
Seite 59: Vordere Usb- Oder Usb-Audio-Schnittstellen Ein- Und Ausbauen
Systemerweiterungen Vordere USB- oder USB-Audio-Schnittstellen ein- und ausbauen In die Aussparung neben dem Diskettenlaufwerk können Sie zwei USB-Schnittstellen oder eine USB-Schnittstelle kombiniert mit zwei Audio-Schnittstellen einbauen (Headphone out, Microphone in). Vordere USB- oder USB-Audio-Schnittstellen einbauen ► Öffnen Sie das Gehäuse (siehe Kapitel "Gehäuse öffnen"). ►... - Seite 60 Systemerweiterungen ► Hängen Sie dabei zunächst die Lasche ein (1). ► Sichern Sie die USB- oder USB-Audio-Schnittstellen mit der Schraube (2). ► Fädeln Sie die Leitungen der USB- oder USB-Audio-Schnittstellen durch den Einbauplatz in das Geräteinnere hinein. ► Schieben Sie das Diskettenlaufwerk in den Einschub (1). ►...
- Seite 61 Systemerweiterungen ► Stecken Sie die USB-Leitung und gegebenenfalls auch die Audio-Leitung auf den entsprechenden Steckverbinder auf dem Mainboard (siehe auch Technisches Handbuch zum Mainboard). ► Lösen Sie die Blindabdeckung für die USB- oder USB-Audio-Schnittstellen aus der Vorderseite. ► Setzen Sie den entsprechenden Schnittstellenrahmen für die USB- oder USB-Audio- Schnittstellen in die Vorderseite ein.
- Seite 62 Systemerweiterungen ► Entfernen Sie die Schraube (1) und nehmen Sie die USB- oder USB-Audio-Schnittstellen heraus (2). ► Schieben Sie das Diskettenlaufwerk in den Einschub (1). ► Befestigen Sie das Diskettenlaufwerk mit den Schrauben (2) auf beiden Seiten des Laufwerks. ► Stecken Sie den Stecker der Datenleitung und der Stromversorgungsleitung am Diskettenlaufwerk an.
-
Seite 63: Erweiterungen Auf Dem Mainboard
Systemerweiterungen Erweiterungen auf dem Mainboard Wie Sie den Hauptspeicher oder den Prozessor Ihrer Workstation hochrüsten können, finden Sie im Technischen Handbuch zum Mainboard beschrieben. ► Öffnen Sie das Gehäuse (siehe Kapitel "Gehäuse öffnen"). Lüftungsschacht ausbauen Bevor Sie den Hauptspeicher oder den Prozessor hochrüsten können bzw. den Prozessor oder die Lithium-Batterie tauschen können, müssen Sie den Lüftungsschacht ausbauen. -
Seite 64: Lüftungsschacht Einbauen
Systemerweiterungen ► Ziehen Sie den Lüftungsschacht und den Lüfter wenige Millimeter in Pfeilrichtung (1) um die Haken an der Gehäuserückwand aus dem Gehäuse zu ziehen. ► Nehmen Sie den Lüftungsschacht und den Lüfter in Pfeilrichtung (2) aus dem Gehäuse heraus. Beim Herausheben des Lüftungsschachts, löst sich das Lüfterkabel selbst vom Mainboard. - Seite 65 Systemerweiterungen ► Setzen Sie den Lüftungsschacht und den Lüfter leicht schräg in Pfeilrichtung (1) in das Gehäuse. Die Haken des Lüftungsschachts müssen dabei in die vorgesehenen Öffnungen der Gehäuserückwand einhaken. ► Schieben Sie gegebenenfalls störende Leitungen zur Seite. ► Drücken Sie den Lüftungsschacht und den Lüfter in Pfeilrichtung (2) in das Gehäuse, sodass die Rastnasen spürbar einrasten.
-
Seite 66: Hauptspeicher Hochrüsten
Systemerweiterungen ► Drücken Sie die Rastnase (1) des Lüftungsschachts in Pfeilrichtung in das Gehäuse, sodass die Rastnase (1) einhakt. ► Schließen Sie das Gehäuse (siehe Kapitel "Gehäuse schließen"). Hauptspeicher hochrüsten ► Nehmen Sie den Lüftungsschacht ab (siehe Abschnitt "Lüftungsschacht ausbauen"). ►... -
Seite 67: Zweiten Prozessor Einbauen
Systemerweiterungen Zweiten Prozessor einbauen Das Mainboard kann mit einem zweiten Prozessor im Steckplatz für den zweiten Prozessor hochgerüstet werden. ► Nehmen Sie den Lüftungsschacht ab (siehe Abschnitt "Lüftungsschacht ausbauen"). ► Öffnen Sie die Lasche (1) auf der Unterseite des Lüftungsschachts. ►... -
Seite 68: Zweiten Prozessor Ausbauen
Systemerweiterungen Zweiten Prozessor ausbauen ► Nehmen Sie den Lüftungsschacht ab (siehe Abschnitt "Lüftungsschacht ausbauen"). ► Hängen Sie die Blindabdeckung in die Kerben (1) des Lüftungsschachts ein. ► Klappen Sie die Blindabdeckung in Pfeilrichtung (2) nach unten. ► Drücken Sie die Lasche fest. ►... -
Seite 69: Lithium-Batterie Tauschen
Systemerweiterungen Lithium-Batterie tauschen Damit die Systeminformation dauerhaft gespeichert werden kann, ist eine Lithium-Batterie eingebaut, die den CMOS-Speicher mit Strom versorgt. Wenn die Spannung der Batterie zu niedrig ist oder die Batterie leer ist, wird eine entsprechende Fehlermeldung ausgegeben. Die Lithium- Batterie muss dann gewechselt werden. -
Seite 71: Technische Daten
Technische Daten Elektrische Daten Eingehaltene Sicherheitsstandards: EN60950/VDE0805, UL 1950, CSA 22.2 No. 950 Schutzklasse: Nennspannungsbereich: 100 V - 240 V Nennfrequenz: 50 - 60 Hz Nennstrom maximal 100 V - 127 V: 6 A 200 V - 240 V: 3 A Abmessungen Breite/Tiefe/Höhe: 205 mm x 560 mm x 445 mm... -
