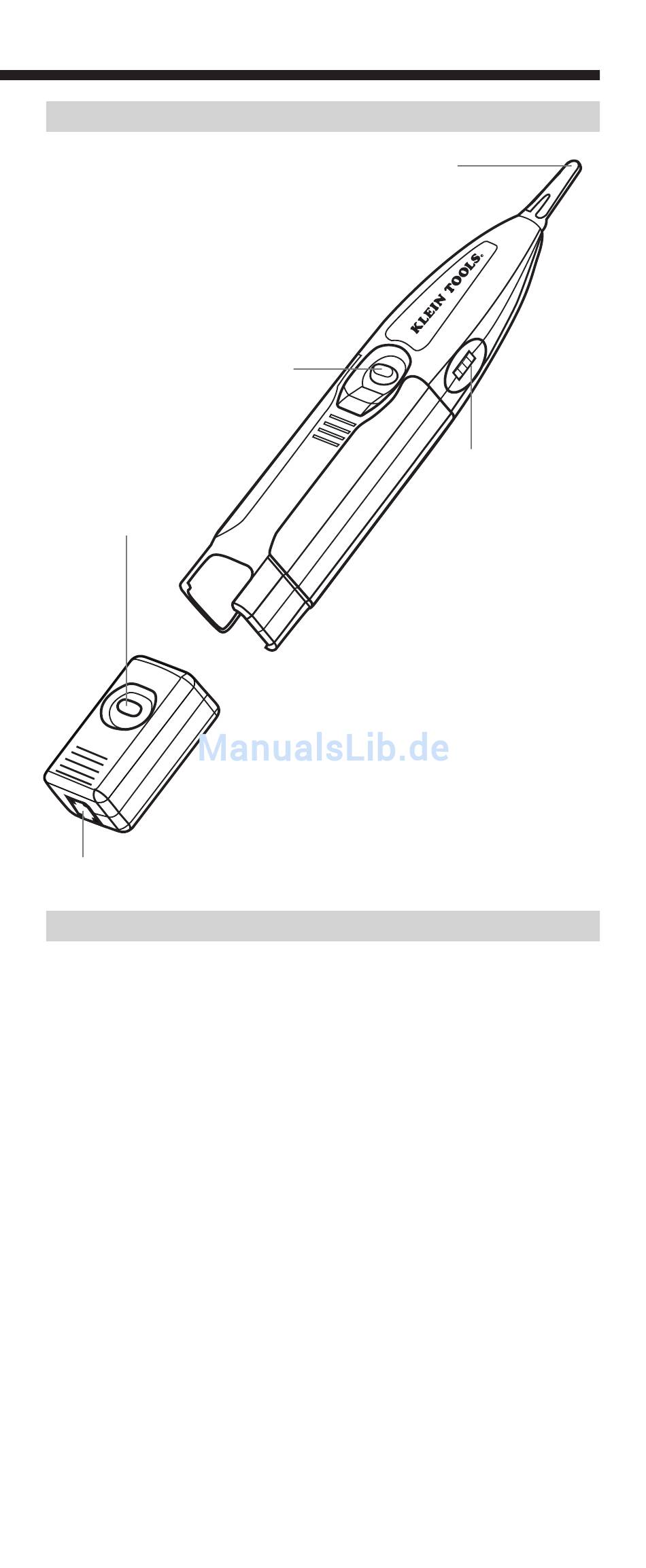

Taste zur Ortungs-
aktivierung
Generator ein,
Anzeigelicht
RJ11/12-Buchse
1.
Lösen Sie den Generator vom Tracer, indem Sie mit den Fingern die
Rückseite des Tracers festhalten und den Generator herausziehen.
2.
Schließen Sie den TraceAll™-Generator über die RJ11/12-Buchse am Ge-
nerator an das zu ortende Kabel an. Schließen Sie entweder ein kontaktier-
tes RJ11/12-Kabel direkt an, oder schließen Sie mithilfe des mitgelieferten
Krokodilklemmenadapters einen beliebigen anderen Kabeltyp an.
3.
Drücken Sie die Taste oben auf dem Generator. Die Taste blinkt, um
anzuzeigen, dass der Tongenerator eingeschaltet ist. Durch langes
Drücken wechseln Sie zur Tonkadenz. Durch weiteres kurzes Drücken
wird der Generator ausgeschaltet. Die Blinkfrequenz zwischen den
beiden Kadenzen ist unterschiedlich.
4.
Schalten Sie die Sonde ein, indem Sie die schwarze Taste gedrückt halten.
5.
Stellen Sie die Lautstärke an der Sonde durch Drehen des Wahl-
schalters an der Seite auf eine angenehme Stufe ein (Drehen im
Uhrzeigersinn erhöht die Lautstärke). Wenn das Signal in der Nähe des
Kabels sehr stark ist, verringern Sie die Lautstärke, um eine Überlast
des TraceAll™ zu vermeiden. Bei Überlast der Sonde können geringe
Signalerhöhungen oder -abnahmen an der Spitze nicht gehört werden.
6.
Positionieren Sie die Spitze der Sonde in der Nähe des zu identifizie-
renden Kabels. Das Signal am Leiter oder Kabel, der/das am Generator
angeschlossen ist, wird am stärksten sein. Die Trennung der Leiter oder
Kabel kann die Ermittlung des gesuchten Kabels vereinfachen.
EIGENSCHAFTEN
Sondenspitze
ORTUNG EINES TONS
Lautstärke
3
