Die Kommunikationsschnittstellen umfassen einen LCD-Port, potenzialfreie Ausgangskon-
takte, potenzialfreie Eingangskontakte, potenzialfreie Batteriekontakte, DIP-Schalter, einen
Systemkommunikationsport, einen LCM-Port, Parallelports und zwei Smart Card-Slots. Sie-
he Abbildung unten.
LCD-
potenzialfreie Aus-
Port
BATT.
STR.
potenzialfreie Ein-
gangskontakte
4.1
LCD-Port
Dieser Port verbindet das LCD-Display mit dem bereitgestellten Kabel.
Modulon DPH-Familie
UPS Front
ON
TEST
OFF
TEST

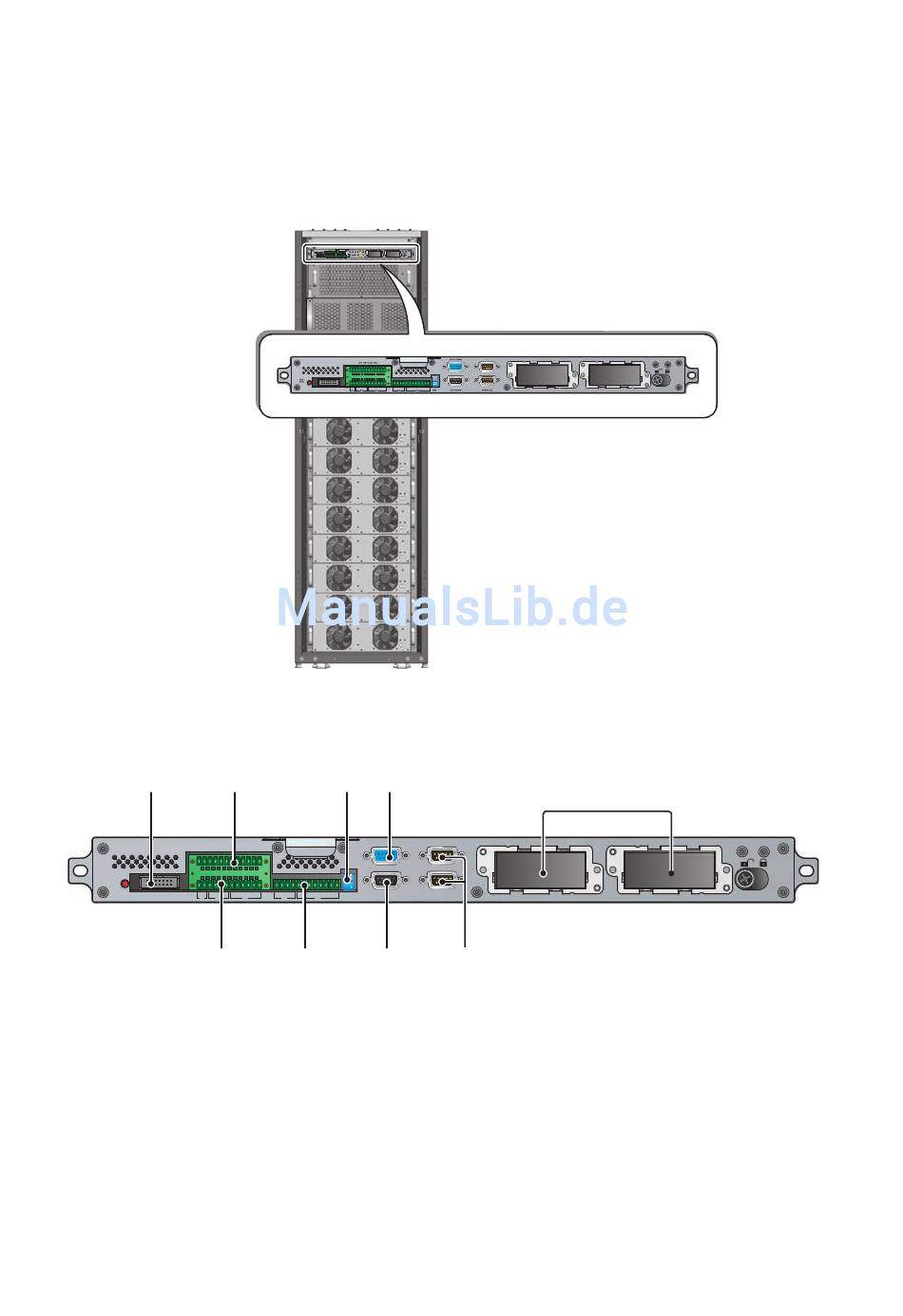

(Abbildung 4-1 : Vorderansicht/
Kommunikationsschnittstellen)
DIP-
gangskontakte
Schalter
O/P DRY CONTACT
1 2
1 2
ON
ON
SW
P1
P2
P3
P4
P5
potenzialfreie
Batteriekontakte
(Abbildung 4-2 : Kommunikationsschnittstellen)
ON
ON
OFF
TEST
OFF
System-
kommunikationsport
SYS COMM.
DIS COMM.
PARALLEL
LCM-
Parallel-
Port
ports
4-2
Smart Card-Slots
