3.8
Bypass-Modus (parallel)
Wenn alle Wechselrichter im Parallelmodus anormale Situationen erkennen, u. a. Über-
hitzung, Überlast, einen Kurzschluss, eine anormale Ausgangsspannung oder eine leere
Batterie, schalten sie sich automatisch ab, um die Systeme der USV zu schützen. Wenn die
USV-Einheiten zwischenzeitlich feststellen, dass die Bypass-AC-Quelle normal läuft, schal-
ten sie automatisch in den Bypass-Modus um, um die angeschlossenen kritischen Lasten
vor Unterbrechungen in der Stromversorgung zu schützen. Die kritischen Lasten werden
gleichmäßig unter den parallelen Einheiten aufgeteilt. Nachdem die vorstehend genann-
ten Störungen behoben wurden, schalten die USV-Einheiten wieder vom normalen in den
Bypass-Modus zurück. Siehe Abbildung 3-8.
Trennschalter Q3
Trennschalter Q2
Gleichrichter
Trennschalter Q1
Schutz-
schalter
Batterien
Trennschalter Q3
Trennschalter Q2
Gleichrichter
Trennschalter Q1
Schutz-
schalter
Batterien

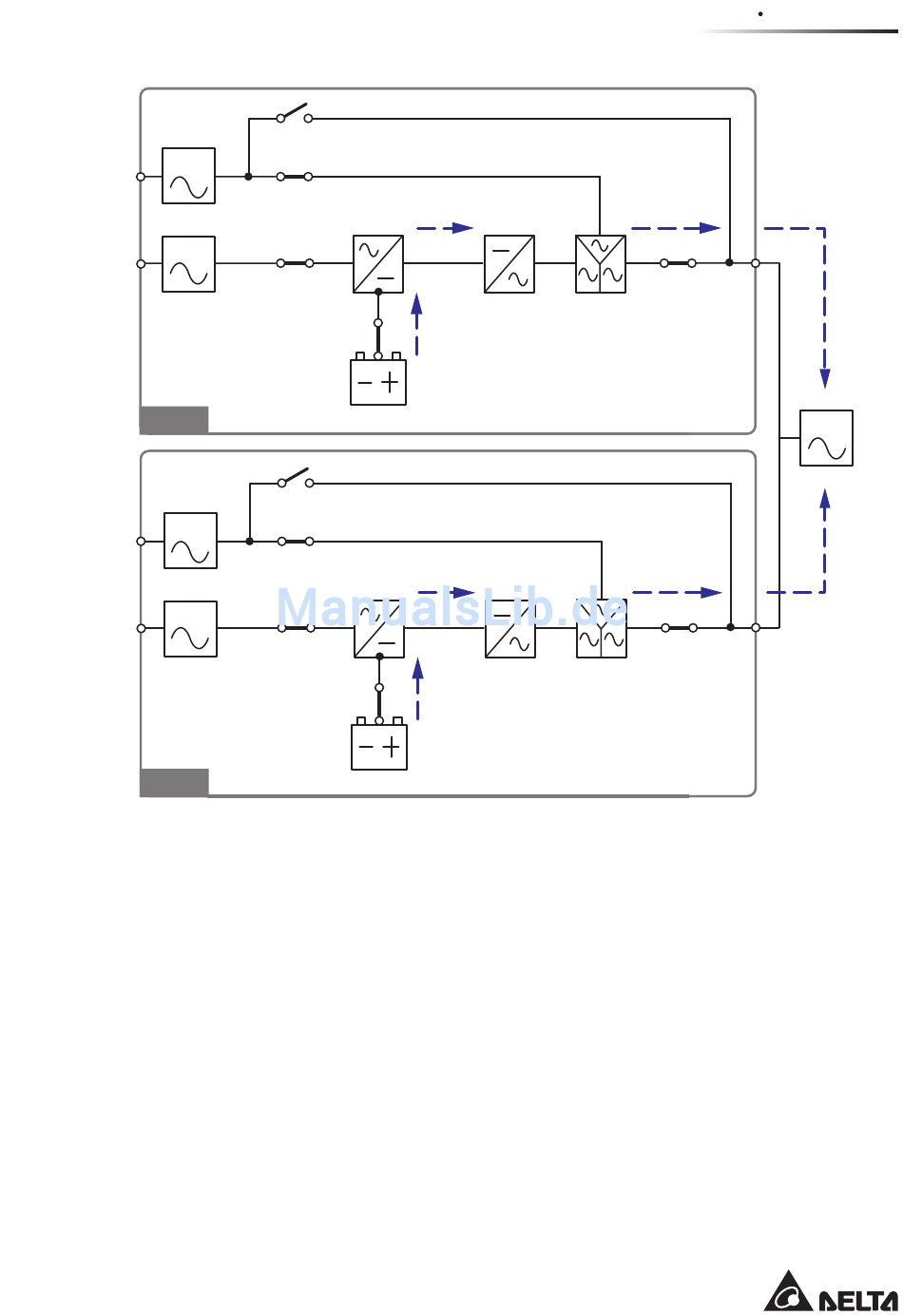

(Abbildung 3-7 : Zeichnung normaler Modus, parallel)
