Im Batteriemodus liefern die Batterien den Gleichstrom und der Wechselrichter wandelt die-
sen in Wechselstrom um und speist die angeschlossenen kritischen Lasten über den stati-
schen Schalter und den Ausgangstrennschalter (Q4). Während der Umschaltung bleibt die
Ausgangsspannung gleich. Siehe Abbildung 3-2.
BYPA.
STROM
3.3
Bypass-Modus (einfach)
Wenn der Wechselrichter anormale Situationen entdeckt, u. a. Überhitzung, Überlast, Kurz-
schluss, anormale Ausgangsspannung oder einen geringen Batteriestand, schaltet er sich ab,
um die USV zu schützen. Wenn die Bypass-Leistung normal ist, schaltet die USV in den By-
pass-Modus und versorgt die kritischen Lasten. Nachdem die vorstehend genannten Störungen
behoben wurden, schaltet die USV zurück in den normalen Modus. Siehe Abbildung 3-3.
BYPA.
STROM
Trennschalter Q3
Trennschalter Q2
Gleichrichter
Trennschalter Q1
Schutz-
schalter
Batterien

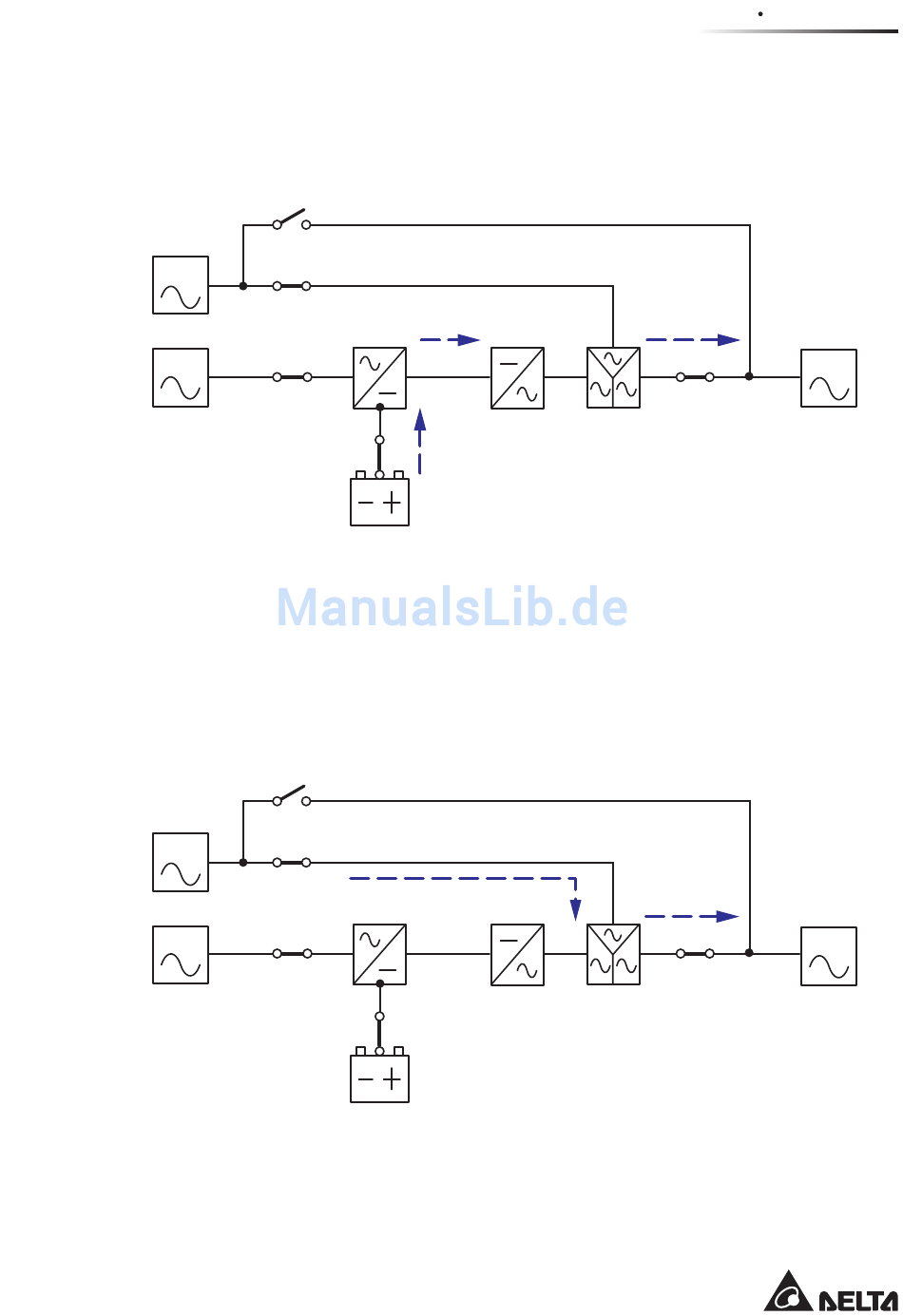

(Abbildung 3-2 : Zeichnung Batteriemodus, einfach)
Trennschalter Q3
Trennschalter Q2
Gleichrichter
Trennschalter Q1
Schutz-
schalter
Batterien
(Abbildung 3-3 : Zeichnung Bypass-Modus, einfach)
Wechselrichter
STS
Wechselrichter
STS
3-3
3
Betriebsmodi
LAST
Trennschalter Q4
LAST
Trennschalter Q4
