Das USV-System versorgt die angeschlossenen kritischen Lasten innerhalb der vier grund-
legenden Betriebsmodi, d. h. im normalen Modus, im Batteriemodus, im Bypass-Modus
und im manuellen Bypass-Modus. Die Einheit schaltet automatisch nach Bedarf zwischen
diesen Modi, um sicherzustellen, dass die kritischen Lasten vor Stromunterbrechungen ge-
schützt werden. Neben diesen vier Betriebsmodi bietet die USV zudem die Funktionen Hot
Standby-Redundanz, gemeinsame Batterie und den ECO-Modus. Den folgenden Abschnit-
ten können Sie Angaben zu den Betriebsmodi, zur Hot Standby-Redundanz, gemeinsamen
Batterie und zum ECO-Modus für Einzel- und Paralleleinheiten entnehmen.
3.1
Normaler Modus (einfach)
Im normalen Modus versorgt die AC-Stromquelle den Gleichrichter über den Stromeingang-
strennschalter (Q1). Der Gleichrichter wandelt den Wechselstrom in Gleichstrom um, gibt
den Gleichstrom an den Wechselrichter weiter und lädt die Batterien auf. Der Wechselrich-
ter wandelt und filtert den Gleichstrom in reinen und stabilen Wechselstrom und gibt diesen
über den statischen Schalter und den Ausgangstrennschalter (Q4) an die angeschlossenen
kritischen Lasten weiter. Siehe Abbildung 3-1.
BYPA.
STROM
3.2
Batteriemodus (einfach)
Die USV wechselt automatisch in den Batteriemodus, wenn die Wechselstromversorgung
ausfällt, beispielsweise bei instabilen Spannungen oder einem Stromausfall.
Modulon DPH-Familie
HINWEIS:
Die Trennschalter Q1, Q2, Q3 und Q4, die in den folgenden Zeichnungen enthal-
ten sind, stellen den Stromeingangstrennschalter, den Bypass-Trennschalter, den
manuellen Bypass-Trennschalter und den Ausgangstrennschalter dar.
Trennschalter Q3
Trennschalter Q2
Gleichrichter
Trennschalter Q1
Schutz-
schalter
Batterien

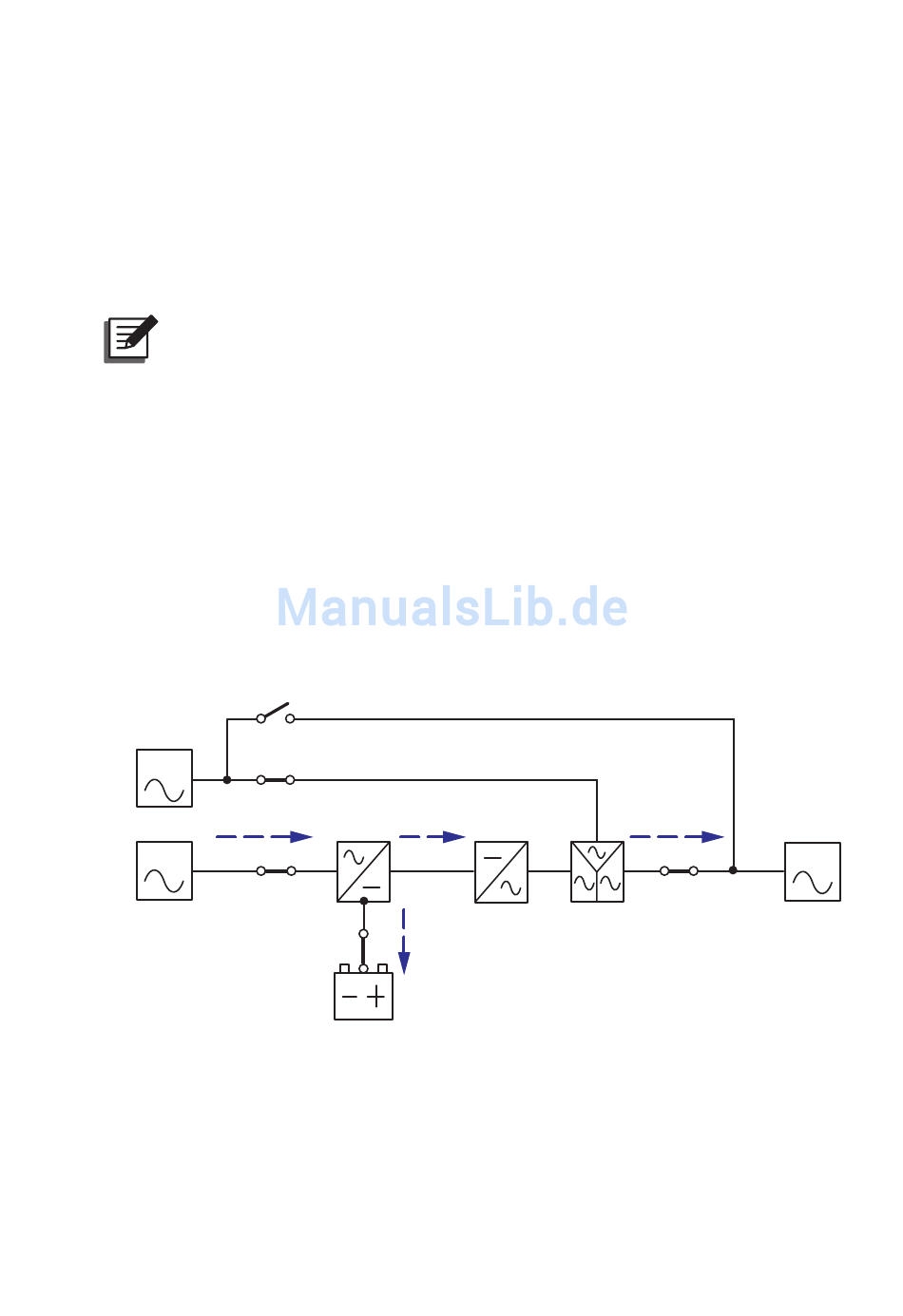

(Abbildung 3-1 : Zeichnung normaler Modus, einfach)
Wechselrichter
STS
3-2
LAST
Trennschalter Q4
