Trennschalter Q3
BYPA.
Trennschalter Q2
STROM
Trennschalter Q1
USV 1
Trennschalter Q3
BYPA.
Trennschalter Q2
STROM
Trennschalter Q1
USV 2

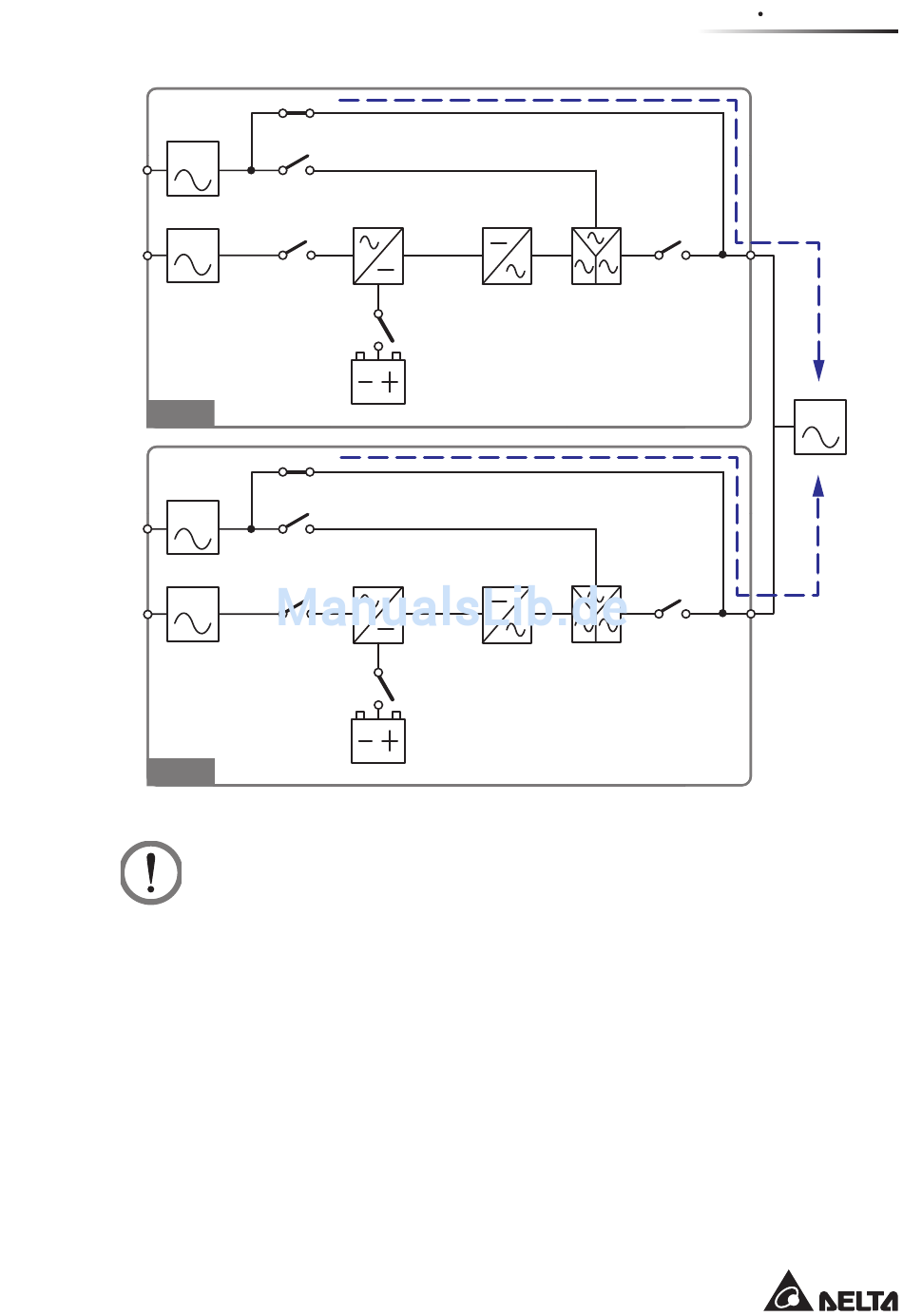

(Abbildung 3-9 : Zeichnung manueller Bypass-Modus, parallel)
WARNUNG!
1. Vergewissern Sie sich, dass die Trennschalter aller externen Batterieschränke
im manuellen Bypass-Modus Mode in der Position OFF stehen, bevor Sie Ar-
beiten an den internen Stromkreisen der parallelen USV-Einheiten vornehmen.
Dadurch können elektrische Schläge vermieden werden.
2. Wenn der Eingangsstrom der parallelen USV-Einheiten bei Wartungsarbeiten
abgeschaltet wurde, werden die angeschlossenen kritischen Lasten nicht ge-
schützt.
Gleichrichter
Wechselrichter
Schutz-
schalter
Batterien
Gleichrichter
Wechselrichter
Schutz-
schalter
Batterien
3-9
3
Trennschalter Q4
STS
Trennschalter Q4
STS
Betriebsmodi
LAST
