5. Inbetriebnahme
8
A
B
9 10
5.5 Überprüfungen und Einstellungen nach der Inbetriebnahme
0 2 4 6 8
E
1
2
1
D
2
bar
F
#
% $
AUTO
J I
STD
80
T001985-B
10 12 14 16 18 20 22 24
SONNTAG 11:45
! :
<
C002219-D-02

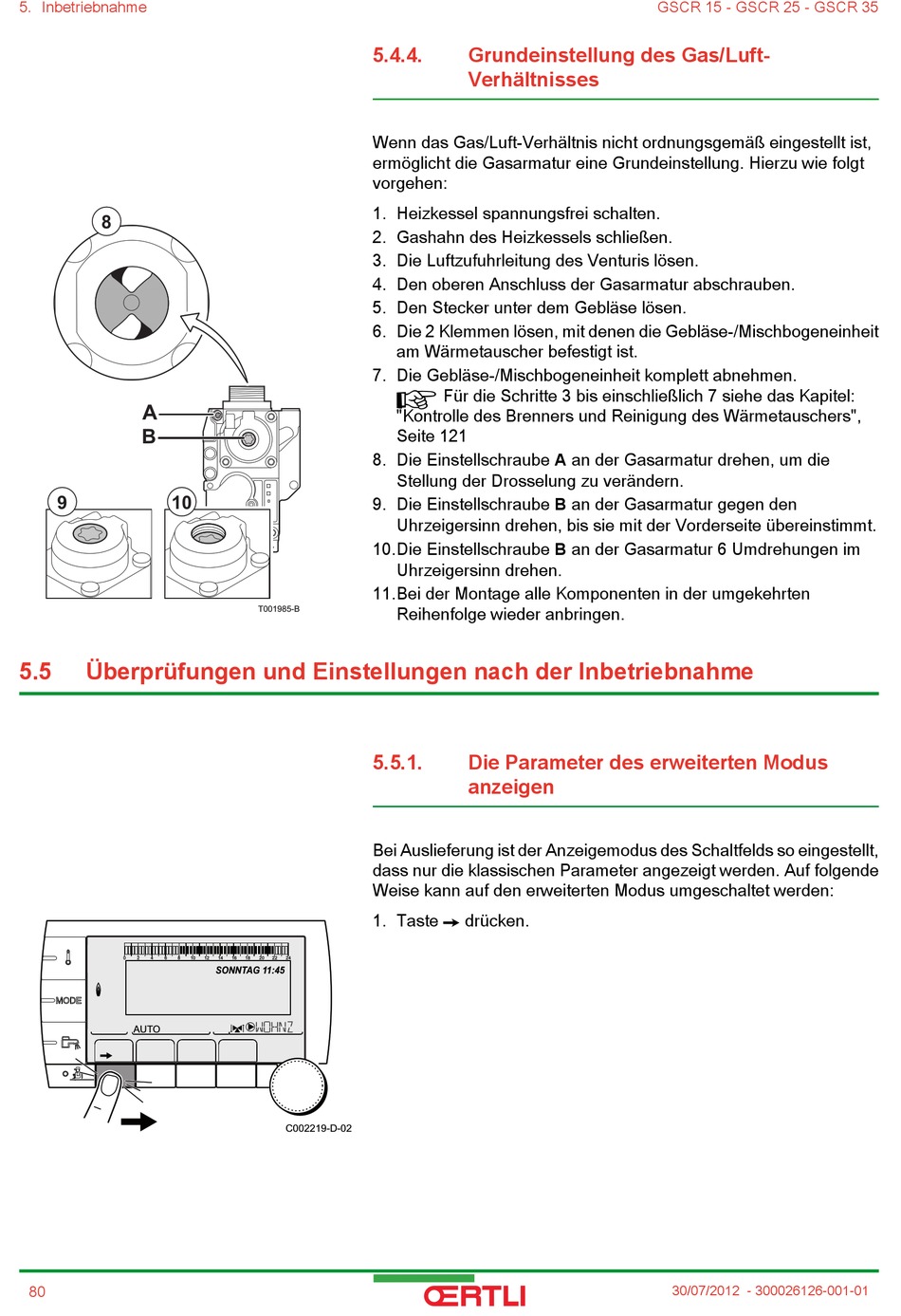

5.4.4. Grundeinstellung des Gas/Luft-
Verhältnisses
Wenn das Gas/Luft-Verhältnis nicht ordnungsgemäß eingestellt ist,
ermöglicht die Gasarmatur eine Grundeinstellung. Hierzu wie folgt
vorgehen:
1. Heizkessel spannungsfrei schalten.
2. Gashahn des Heizkessels schließen.
3. Die Luftzufuhrleitung des Venturis lösen.
4. Den oberen Anschluss der Gasarmatur abschrauben.
5. Den Stecker unter dem Gebläse lösen.
6. Die 2 Klemmen lösen, mit denen die Gebläse-/Mischbogeneinheit
am Wärmetauscher befestigt ist.
7. Die Gebläse-/Mischbogeneinheit komplett abnehmen.
¼ Für die Schritte 3 bis einschließlich 7 siehe das Kapitel:
"Kontrolle des Brenners und Reinigung des Wärmetauschers",
Seite 121
8. Die Einstellschraube A an der Gasarmatur drehen, um die
Stellung der Drosselung zu verändern.
9. Die Einstellschraube B an der Gasarmatur gegen den
Uhrzeigersinn drehen, bis sie mit der Vorderseite übereinstimmt.
10.Die Einstellschraube B an der Gasarmatur 6 Umdrehungen im
Uhrzeigersinn drehen.
11.Bei der Montage alle Komponenten in der umgekehrten
Reihenfolge wieder anbringen.
5.5.1. Die Parameter des erweiterten Modus
anzeigen
Bei Auslieferung ist der Anzeigemodus des Schaltfelds so eingestellt,
dass nur die klassischen Parameter angezeigt werden. Auf folgende
Weise kann auf den erweiterten Modus umgeschaltet werden:
1. Taste > drücken.
GSCR 15 - GSCR 25 - GSCR 35
