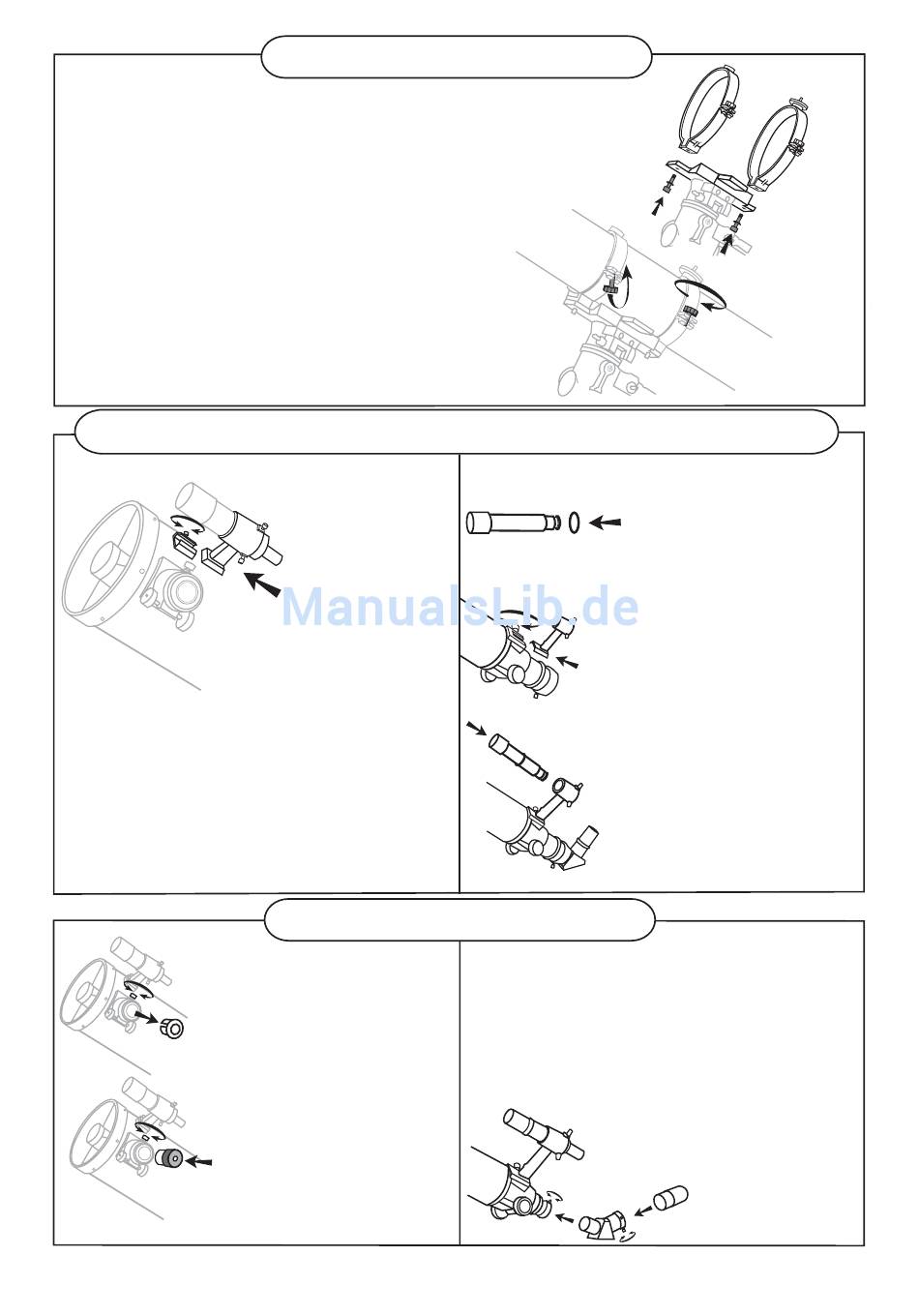

ANBRINGUNG DER ROHRSCHELLEN AN DER MONTIERUNG (Abb. 9)
1) Entfernen Sie die Plastikverpackung von der Teleskopröhre.
2) Entfernen Sie die Rohrschellen vom Teleskop, indem Sie die
Flügelmuttern lösen und die Scharniere öffnen.
3) Ziehen Sie die Rohrschellen an der Montierung unter
Verwendung der mitgelieferten Schrauben und dem
10-mm-Schraubenschlüssel fest.
ANBRINGUNG DES HAUPTTUBUS DES
TELESKOPS AN DEN ROHRSCHELLEN (Abb. 10)
1) Entfernen Sie die Papierverpackung vom Teleskoptubus.
2) Finden Sie den ungefähren Gleichgewichtspunkt an der Teleskopröhre.
Platzieren Sie diesen Punkt zwischen die zwei Rohrschellen.
Schließen Sie die Scharniere um das Teleskop und ziehen Sie
die Flügelmuttern fest. Ziehen Sie sie nicht zu fest an.
AUFBAU DES SUCHFERNROHRS/LEUCHTPUNKT-SUCHFERNROHRS
ANBRINGUNG DER
SUCHFERNROHRHALTERUNG/DES
LEUCHTPUNKT-SUCHFERNROHRS (Abb. 11)
1) Lokalisieren Sie das optische Suchfernrohr
oder das Leuchpunkt-Suchfernrohr.
2) Schieben Sie die Suchfernrohrhalterung/das
Leuchtpunkt-Suchfernrohr in den rechteckigen
Schlitz und ziehen Sie die Schrauben fest, damit
das Leuchtpunkt-Suchfernrohr nicht verrutscht.
Abb. 15
Abb. 16
