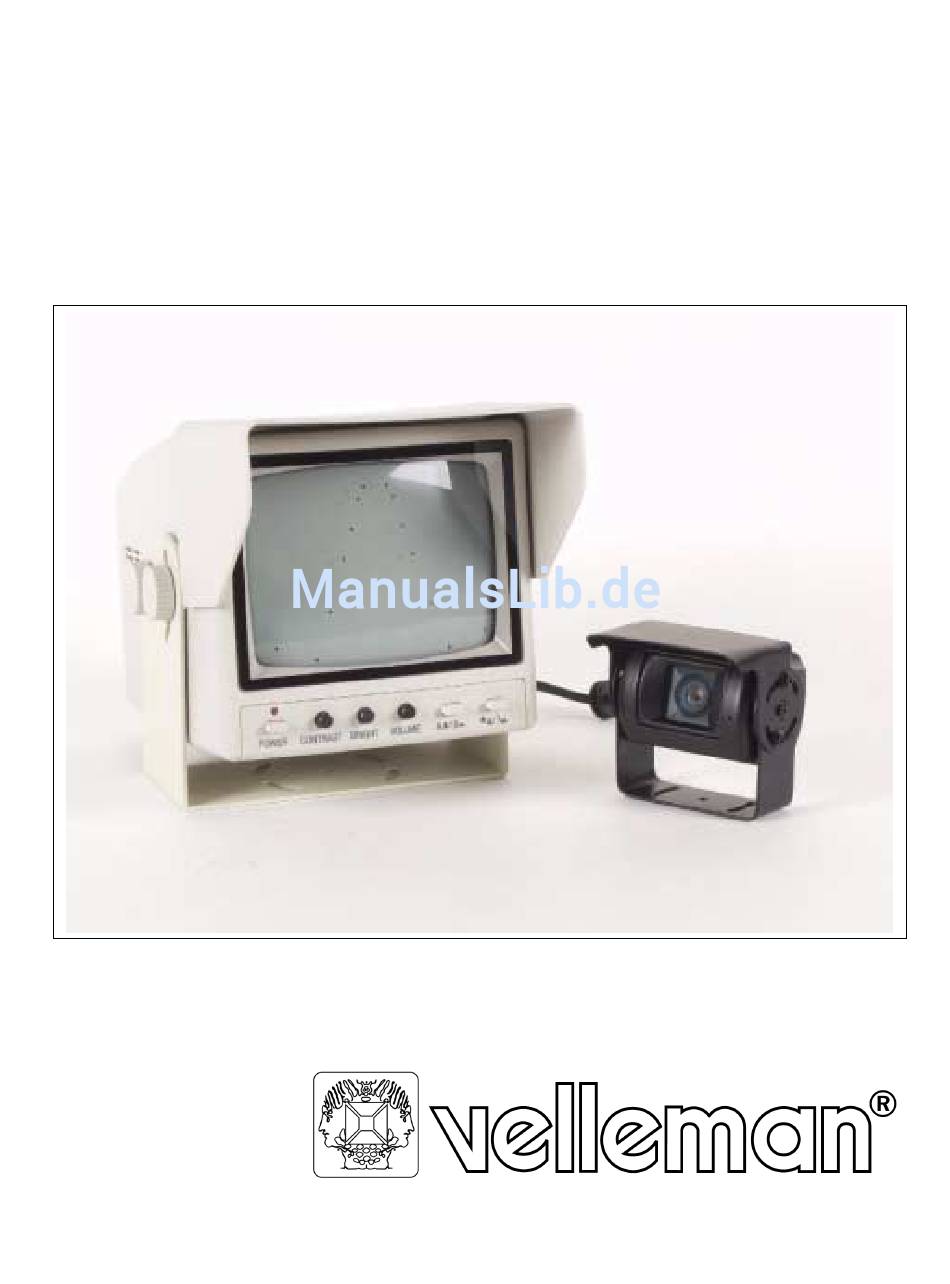

- Seite 1 CAMSET5A -- VERSION II BEDIENUNGSANLEITUNG FAHRZEUGRÜCKSCHAUANLAGE...
-
Seite 2: Inhalt Des Bausatzes

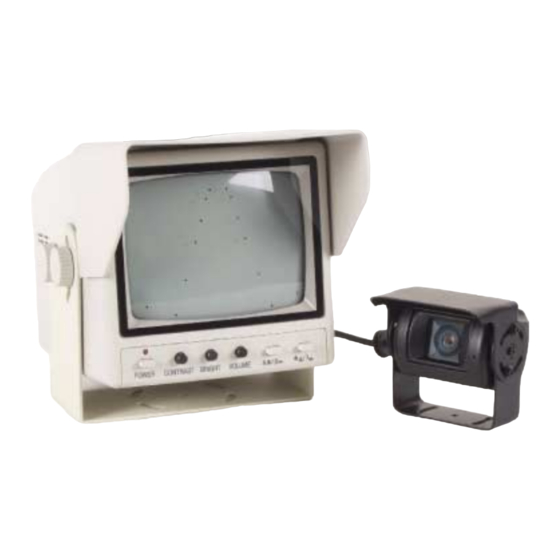

Bitte lesen Sie dieses Dokument gründlich ehe Sie das System installieren. INHALT DES BAUSATZES 5" Schwarz/Weiß-Fahrzeugrückschaumonitor Wasserfeste Kamera mit eingebautem Mikrofon und 1,8 m Kabel (Kontraststecker) 20 m Kabel mit Stift/Stiftstecker Kunststoffblendschutz Halterung für Monitor und 4 Befestigungsschrauben. 4-Stift-Stromstecker mit Leitungsdraht. Kabelclip und 2 Schrauben. VELLEMAN CAMSET5A... -
Seite 3: Sicherheitsvorschriften
Gerät selbst angegeben. Wasser und Feuchtigkeit – Dieses Gerät nicht in der Nähe von Wasser benutzen. Hitze – Installieren Sie das Gerät nicht in der Nähe einer Hitzequelle, wie z.B. Heizungen, Öfen, Warmluftauslässe, oder andere Wärme erzeugende Geräte. VELLEMAN CAMSET5A... - Seite 4 Vorder-, Rück- und Seitenspiegeln. Ein sicherer Fahrstil, ständige Wachsamkeit und visuelle und physische Gesundheit sind für die Fahrsicherheit unbedingt erforderlich. Der Hersteller haftet nicht für irgendwelche Schäden oder Unfälle, die während der Benutzung des Systems entstehen könnten. VELLEMAN CAMSET5A...
-
Seite 5: Einführung Und Eigenschaften
► Hohe Resolution mit 380 TV-Linien ► Wasserfestes Gehäuse ► Einbaumikrofon ► Lichtempfindlichkeit < 0,1 Lux KAMERAINSTALLATION KAMERA (CAM13) 1,8 m, 6-STIFTKABEL MIT MINI-DINSTECKER (HOHL) SCHEIBE FEDER- SCHEIBE SCREW 20 m, 6-STIFTKABEL HALTERUNG (KAMERA) MIT MINI- DINSTECKER (STIFT) VELLEMAN CAMSET5A... - Seite 6 Bohren Sie ein Kabeldurchgangsloch in eine Wand, eine Tür oder in einen Fensterrahmen, genau unter der Halterung. Ziehen Sie das Kabel ganz durch das Loch. Befestigen Sie im Innern des geschlossenen Raumes das Verlängerungskabel an das Kabel der Kamera. Führen Sie das Verlängerungskabel in die Monitorposition. VELLEMAN CAMSET5A...
-
Seite 7: Monitor Installation
" verwenden. Bewegen Sie den Monitor auf und ab bis er die richtige Position hat und befestigen Sie dann die Schrauben. Befestigen Sie falls notwendig den Blendschutz % auf die Oberseite des Monitors. MONITOR STROMEINGANG BLENDSCHUTZ KABELCLIP SCHRAUBE HALTERUNG (MONITOR) SCHRAUBE 20 m KABEL (STIFTSTECKER) VELLEMAN CAMSET5A... -
Seite 8: Anschluss An Den Monitor
Sie rechts. An DC 12-24V Bitte beachten Sie, dass der rote Draht Sicherung & mit dem Sicherungshalter an eine Auto- Sicherungshalter oder LKW-Batterie angeschlossen wird, (Rot) der blaue Draht an das Rückwärtsgangrelais und der schwarze Draht an die Chassiserdung. VELLEMAN CAMSET5A... -
Seite 9: Funktionsbeschreibung
Mit dem Schalter können Sie von einem Bild von Kamera A uaf ein Bild von Kamera B umschalten. & Tag/Nacht-Schalter Dieser Schalter ermöglicht einen Helligskeitsausgleich bei Tageslicht. Wenn Sie den Monitor tagsüber verwenden, sollte der Knopf nicht eingedrückt sein. Nachts sollten Sie ihn eindrücken. VELLEMAN CAMSET5A... - Seite 10 A/B-Kamera Bildsignalausgang Sie können einen oder beide Kameraeingangsanschlüsse wählen, um Kamerakabel anzuschließen. Bitte beachten Sie, dass über diese Anschlüsse der benötigte DC-Strom an die Kameras geschickt werden kann. VELLEMAN CAMSET5A...
- Seite 11 Ihren LKW schauen wollen, müssen Sie sich vergewissern, dass der Wahlschalter sich in der ‘Rev. Image’-Position befindet. Sie müssen in diesem Fall das Bild spiegelverkehrt von rechts nach links sehen, genauso wie in einem Rückspiegel. Rückansicht des Monitors mit den Eingangs-/Ausgangsanschlüssen. VELLEMAN CAMSET5A...
-
Seite 12: Technische Daten
TECHNISCHE DATEN MONITOR CAMSET5A Abtastfrequenz Horizontal 15625Hz -CCIR- Vertikal 50Hz -CCIR- Videoeingang 1Vpp / 75Ω Größe der Anzeige 5" CRT Abtastgröße 86% min. (horizontal) Auflösung in der Mitte 500 Linien Schlagfestigkeit 6.8G Vibration 0 bis 2000Hz Eingangsspannung DC 12-24V Gehäuse...
