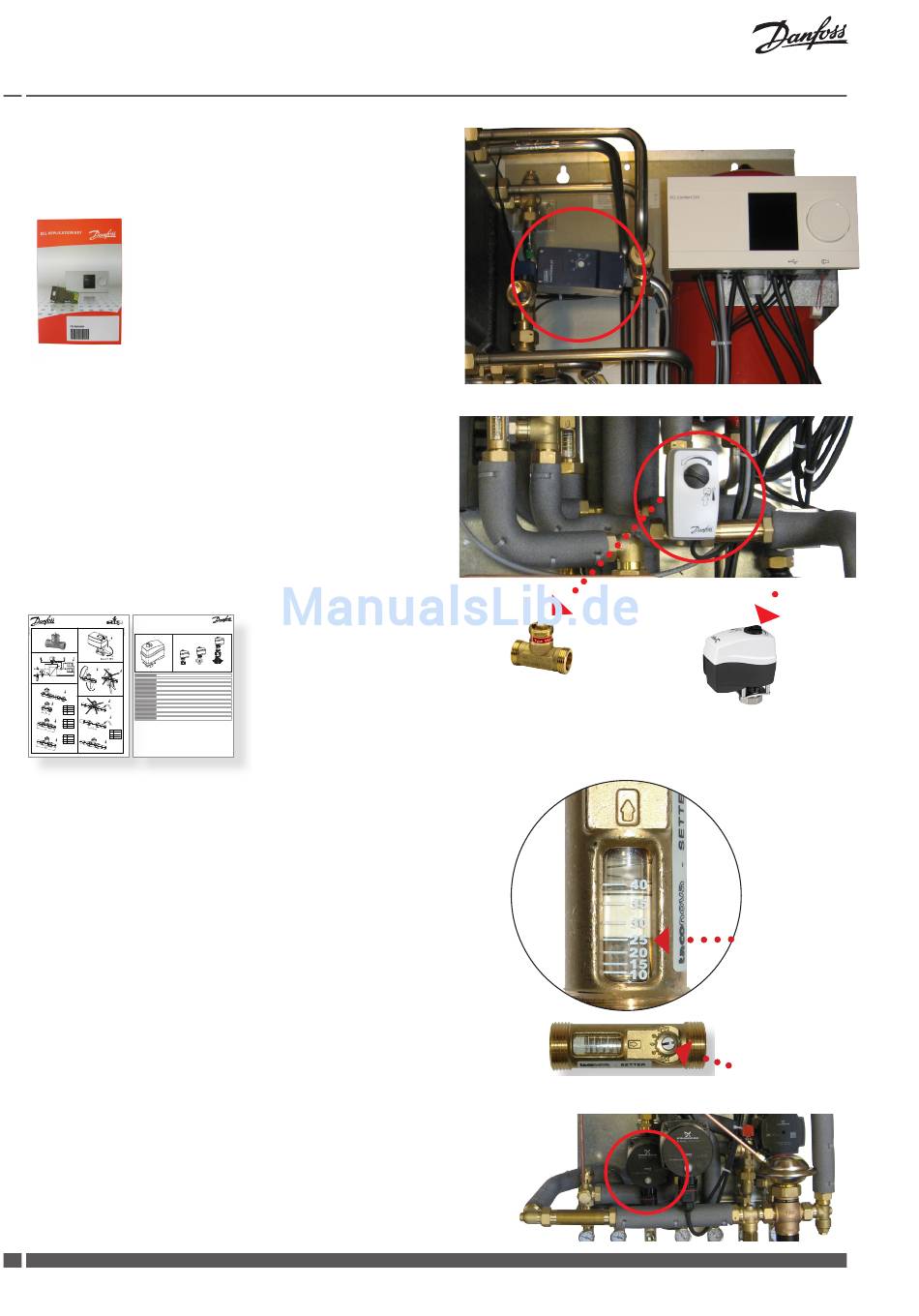

Danfoss VX SLS Betriebsanleitung Seite 12

Montage- und Betriebsanleitung
Der Regler ist werksseitig auf einer Warmwassertemperatur von
50°C eingestellt. Bei anderem Temperaturwünsch lässt sich die
Reglereinstelung laut beigefügtem handbuch ändern.
Siehe bitte ECL Application Key Box mit ECL Comfort 210/310 Be-
triebsanleitung und mounting guide für weitere informationen.
Wir verweisen auch an Danfoss Installation Guide für ECL Comfort 210, Ap-
plikation A247 auf www.heating.danfoss.com
Stellantrieb + Ventil
Zur Regelung des Trinkwarmwasserkreises ist die VX SLS primär-
seitig mit einem Stellventil VS 2 und einem elektrischen Stellantrieb
Danfoss AMV 150, das dem elektronischen Regler angeschlossen
ist, ausgestattet.
Die Funktionsfähigkeit des Ventils und des Stellantriebes ist werks-
seitig überprüft. Bei Betriebsproblemen lässt sich der Stellantrieb
manuell schließen. Manuelles Schließen erfolgt über den Hub der
Einstelldrossel, durch das Drehen des Einstelldrossels im Urzeigersinn.
Siehe bitte beigelegte Bedienungsanleitung,
Elektrischer Stellantrieb AMV 150
Danfoss Stellventil VS 2
INSTRUCTIONS
VS2 2-way Instructions
AMV 150
VS2 (DN 15)
ENglIsh Actuators for three point control AMV 150
DANsK
Motorer til 3-punkts styring AMV 150
DEUTsCh Stellantriebe für 3-Pkt.- Eingangssignal AMV 150
sVENsKA
Motor för 3-punktsreglering AMV 150
NEDERlANDs Servomotor met 3-puntssturing AMV 150
lIETUVIŲ K. Pavaros trijų padėčių valdymui AMV 150
lATVIsKI
Motori trīs punktu kontrolei AMV 150
MAgYAR Szelepmozgatók hárompontos szabályozáshoz AMV 150
DN L (mm)
15 65 ČEsKY
Servopohony s tříbodovým regulačním signálem AMV 150
20 70
25 75
POlsKI Siłowniki sterowane sygnałem 3-punktowym AMV 150
РУССКИЙ
Электроприводы для трехпозиционного регулирования AMV 150
DN L (mm)
1
15 131
20 142
25 159
DN L (mm)
3
15 69
20 74
DN L (mm)
2
15 139 25 79
20 154
25 159
EI.97.Q2.00 © Danfoss 12/01 1
7369267-9 SIBC R&D
73691180 DH-SMT/SI VI.KU.N2.1J
Abgleichventil Taco-Setter
Der TacoSetter Abgleichventil ist direkt am Saugstutzen einer
Pumpe anschließbar. Mit dem Tacosetter lässt sich der Durchfluss
einregulieren, anzeigen und absperren.
Die Einregulierung der Durchflussmenge erfolgt mit Hilfe eines
Schraubenziehers an der Einstellschraube (mit Wasser im System).
Direktes Ablesen des eingestellten Volumenstroms in l/min mit
Glykolskala (Sichtglas). Die Ablesemarke ist die Unterkante des
Schwimmerkörpers, - wie im Foto (A) (roter Pfeil) angegeben.
Der Durchflussbegrenzer ist werkseitig auf die maximale Was-
sermenge / voll geöffnet eingestellt. Die Position der Kerbe in der
Einstellschraube ist in Längsrichtung des Ventils, - wie im Foto (B)
angegeben.
Hinweis: Bei der Erstinbetriebnahme oder Neubefüllung der Anlage
muss vor dem Ablesen des Volumenstroms der Messkörper bereits
seit mindestenas zwei Stunden vom Analagemedium durchströmt
sein.
Ladepumpe, Trinkwarmwasser
Siehe bitte Punkt 13.2, Seite 16 für weitere Informationen über
Ladepumpe.
12 DKDHR
AMV 150 + AMV 150 + AMV 150 +
VMV AVQM (DN 15)
www.danfoss.com Page 2
www.danfoss.dk Side 3
www.danfoss.de Seite 3
varme.danfoss.se Sida 4
www.danfoss.nl Pagina 4
www.danfoss.lt 5 puslapis
www.danfoss.com Lpp. 5
www.danfoss.com 6. oldal
www.danfoss.cz Strana 6
www.danfoss.pl Strona 7
www.danfoss.ru Страница 7
© Danfoss 01/2008 1
VX SLS
VS 2
A
B
VI.JV.F2.03
Manuelle Hubverstellung (AMV)
Der Knopf auf der Unterseite des
Stellantriebes während der manuellen
Hubverstellung gedrückt halten.
Ablesen der
Durchlfussmenge
Einstellschraube
