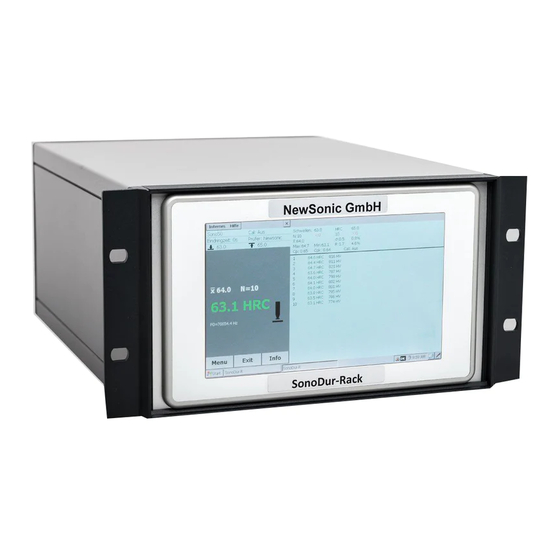

SonoDur-R
Bedienungsanleitung
UCI-Härtemess-System für die automatisierte Prüfung
mit
Motor-Mess-Sonden und Hand-Mess-Sonden
Diese Ausgabe 2, Nov/2014 gilt für die Softwareversion V2.06 und
höher, für SonoDur-R.
Technische Änderungen vorbehalten.
NewSonic SonoDur-R
Ausgabe 02 Nov/2014
Seite 1

Werbung

Inhaltsverzeichnis
