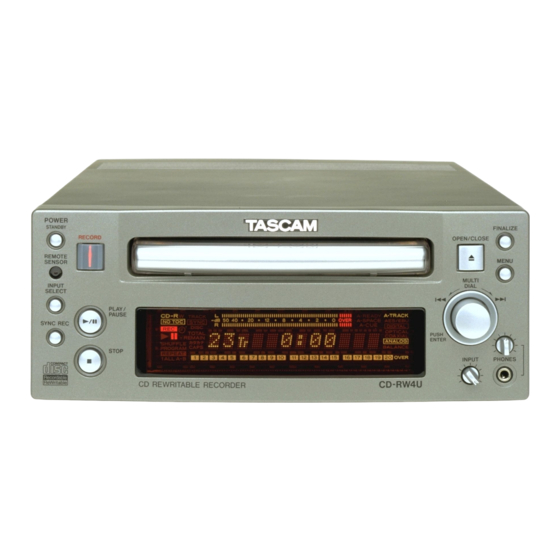

CD-Recorder mit USB-Anschluss
Professional
Ü
Dieses Symbol, ein Blitz in einem ausgefüllten Dreieck, warnt vor nicht isolierten, elektri-
ÿ
schen Spannungen im Inneren des Geräts, die zu einem gefährlichen Stromschlag führen
können.
Ÿ
Dieses Symbol, ein Ausrufezeichen in einem ausgefüllten Dreieck, weist auf wichtige
Bedienungs- oder Sicherheitshinweise in dieser Bedienungsanleitung hin.
Bitte tragen Sie hier die Modellnummer
und die Seriennummern (siehe Geräte-
rückseite) ein, um sie mit Ihren Unterla-
gen aufzubewahren.
Modellnummer___________________
Seriennummer ___________________
Benutzerhandbuch
Achtung! Gefahr eines Stromschlags. Öffnen Sie nicht das Gehäuse.
Es befinden sich keine vom Anwender zu wartenden Teile im Gerät.
Lassen Sie das Gerät nur von qualifiziertem Fachpersonal reparieren.
ACHTUNG! Zum Schutz vor Brand oder Elektroschock:
Setzen Sie dieses Gerät niemals
Regen oder erhöhter Luftfeuchtigkeit aus.
D00597420A
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Tascam CD-RW4U
Inhaltszusammenfassung für Tascam CD-RW4U
- Seite 1 D00597420A CD-Recorder mit USB-Anschluss Professional Benutzerhandbuch Achtung! Gefahr eines Stromschlags. Öffnen Sie nicht das Gehäuse. Ü Es befinden sich keine vom Anwender zu wartenden Teile im Gerät. Lassen Sie das Gerät nur von qualifiziertem Fachpersonal reparieren. Dieses Symbol, ein Blitz in einem ausgefüllten Dreieck, warnt vor nicht isolierten, elektri- ÿ...
-
Seite 2: Wichtige Sicherheitshinweise
Außenantenne und zugehörige Kabel stets in in häuslicher Umgebung Funkstörungen verursachen. In ausreichendem Abstand zu Hochspannungs-, Licht- und einem solchen Fall kann vom Betreiber verlangt werden, mit anderen Stromleitungen montieren, so dass kein Kontakt Hilfe angemessener Maßnahmen für Abhilfe zu sorgen. möglich ist. TASCAM CD-RW4U... -
Seite 3: Sicherheitshinweise Für Den Umgang Mit Lasergeräten
CABLE AT DATE OF MANUFACTURE TEAC CORPORATION 3-7-3 NAKA-CHO, MUSASHINO-SHI, TOKYO, JAPAN MANUFACTURED Laseroptik Typ: KRS-202A oder KRS-220B Hersteller: SONY Corporation Ausgangsleistung: weniger als 0,1 mW (Wiedergabe) und 32 mW (Aufnahme) an der Objektivlinse Wellenlänge: 777 - 787 nm TASCAM CD-RW4U... -
Seite 4: Inhaltsverzeichnis
Titel programmieren....16 Programmierte Titelfolge löschen ..17 Wiederholte Wiedergabe (Repeat) ..17 TASCAM CD-RW4U... -
Seite 5: Einführung
Erlaubnis des Für den Anschluss an semiprofessionelle Geräte mit Urhebers oder des Nutzungsberechtigten besitzen. Wenn einem Nennpegel von –10 dBV ist der CD-RW4U Sie ein Werk ohne Einwilligung des Urhebers oder des mit analogen unsymmetrischen Audioeingängen und Nutzungsberechtigten vervielfältigen, verbreiten oder... -
Seite 6: Was Sie Über Dieses Handbuch Wissen Sollten
„bespielbare CD“ für CD-Rs und CD-RWs, die noch aufgezeichnet werden können. Besondere Hinweise Auspacken und überprüfen Packen Sie den CD-RW4U vorsichtig aus und über- • vier Füße für die senkrechte Befestigung prüfen Sie ihn auf eventuelle Transportschäden. • ein USB-Kabel •... -
Seite 7: Umgebungsbedingungen
Wiedergabe noch für die Aufnahme – auch nicht mit einem Single-Adapter. Umgebungsbedingungen Der CD-RW4U kann in den meisten Umgebungen • Stellen Sie das Gerät niemals direkt auf ein Gerät, betrieben werden. Um eine größtmögliche Lebens- das Hitze entwickelt (Verstärker etc.). Stellen oder dauer zu gewährleisten, sollten Sie jedoch darauf... -
Seite 8: Was Sie Beim Umgang Mit Cds Beachten Müssen
CD verfügbar ist, kann zusätzliches Material kann. Sie können sie allerdings jederzeit auf dem aufgezeichnet werden. Die Verpackung von CD-Rs CD-RW4U abspielen. Dies ist keinesfalls eine Ein- ist mit einem der folgenden Embleme versehen: schränkung durch den CD-RW4U selbst, sondern bedingt durch den Unterschied zwischen den ver- schiedenen Datenträgern und den verwendeten Lese-... -
Seite 9: Was Sie Zusätzlich Bei Cd-R Und Cd-Rw Beachten Müssen
Wichtig so dass MODE > XXX angezeigt wird. Wenn der CD-RW4U im USB-Modus ist und Sie ihn mittels Verwenden Sie das MULTI DIAL (Hauptgerät) USB-Kabel mit einem eingeschalteten Computer verbin- den, wechselt er in den aktiven USB-Modus. Wenn Sie im oder drücken Sie die... -
Seite 10: Menüführung
Beachten Sie auch folgendes: Wenn Sie eine Audio-CD im ter und der OPEN/CLOSE-Taste für die CD-Lade alle USB-Modus mithilfe der CD-Player-Software des Compu- Bedienelemente auf der Frontplatte außer Funktion. ters abspielen, wird das Audiosignal nicht am CD-RW4U ausgegeben – weder an seinem Analog- noch an seinem Digitalausgang. Menüführung Der CD-RW4U verfügt über Menüs, um verschie-... -
Seite 11: Energiesparen
IDs werden ebenfalls die Aufnahme auslösen, wenn Sie und die Einstellung DD verwenden. DD gewählt haben und der CD-RW4U aufnahmebereit Da der CD-RW4U in der Einstellung DD nicht auf ein (Pausenmodus) ist. Audiosignal wartet, sondern nur die Startmarke im Sub-... -
Seite 12: Bedienelemente Und Anschlüsse
Eingänge zur gleichen Zeit empfan- Wichtig gen. Schließen Sie niemals Audio- oder andere Geräte an den CD-RW4U an und trennen Sie auch niemals solche Verbin- Die Ausgangssignale werden am unsymmetrischen dungen, während die Geräte eingeschaltet sind. Schalten Analogausgang (... -
Seite 13: Frontplatte
2 – Bedienelemente und Anschlüsse Frontplatte Frontplatte 1 Netzschalter (POWER) Punkt, bis der CD-RW4U das Inhaltsverzeichnis der Schaltet um zwi- CD gelesen hat. schen STANDBY und EIN. 9 Display Wenn das Gerät eingeschaltet wird, erscheint die Das Display wird verwendet, um den... -
Seite 14: Fernbedienung
(–10 dBV, unsymmetrisch). übereinstimmt. Fragen Sie im Zweifelsfall einen qua- K USB Diese USB-Buchse (Typ B) erlaubt den lifizierten Elektriker. Anschluss des CD-RW4U an einen Computer. Wei- Fernbedienung 1 POWER-Taste A FINALIZE-Taste Schaltet um zwischen Verwenden Sie diese Taste, STANDBY und ON (gleiche Funktion wie um bespielbare CDs abzuschließen. -
Seite 15: Wiedergabe
MULTI DIAL SKIP ten auf der Fernbedienung nutzen, um den der CD-RW4U den ersten Titel auf der CD auf, wenn Anfang des vorhergehenden Titels oder den Anfang Sie vom ersten Titel aus zurück blättern, wird der des nächsten Titels aufzusuchen. -
Seite 16: Wiedergabemodus Wählen
Sekunden später sem Modus. vom Display. Programmierte Wiedergabe Der CD-RW4U kann bis zu 25 Titel in programmier- ter Reihenfolge abspielen. Titel programmieren So programmieren Sie Titel, um sie in einer Sie brauchen hier nicht ENTER zu drücken. -
Seite 17: Programmierte Titelfolge Löschen
Starten Sie die Wiedergabe der CD (PLAY- Taste drücken) oder halten Sie das Laufwerk Um den Repeat-Modus abzubrechen, drücken Sie die an ( - oder -Taste drücken). PAUSE STOP -Taste, bis Repeat OFF erscheint REPEAT und die -Anzeige erlischt. REPEAT TASCAM CD-RW4U... -
Seite 18: Aufnahme
Einstellungen innerhalb eines Titels) anwenden können. Wenn Kopierschutz für Ihre Werke wichtig ist, sollten Sie diese Einstellung vor jeder Aufnahme überprüfen. Eingänge wählen Um den Eingang zu wählen, von dem der CD-RW4U Analog In LINE IN-Buchsen (Analogeingang) aufnehmen soll, drücken Sie die... -
Seite 19: Samplingfrequenz Umwandeln
Samplingfrequenz umwandeln Die Samplingfrequenz für CDs ist auf 44,1 kHz fest- der interne Samplingfrequenzkonverter die einge- gelegt. Der CD-RW4U verwendet immer diese Fre- hende Frequenz automatisch in 44,1 kHz um. quenz bei der Aufnahme und Wiedergabe. Bei jeder anderen Frequenz am Eingang erscheint die... -
Seite 20: Audiomaterial Automatisch In Titel Unterteilen
Material automatisch in einzelne Titelunterteilungen an falschen Stellen eingefügt (z.B. bei Titel, wenn: Klassik oder Sprache), weil der CD-RW4U relative Stille als • Sie digital von MD, CD oder DAT aufnehmen, eine Titelanfang bzw. Titelende interpretiert. In solchen Fällen ist es ratsam, die Titelanfänge manuell festzulegen (siehe... -
Seite 21: Einfaches Aufnahmebeispiel
Digitaleingang nicht ordnungsge- Während die Meldung PMA Writing angezeigt mäß mit der Quelle verbunden oder das andere wird, sind alle Tasten ohne Funktion und der CD-RW4U Gerät nicht eingeschaltet, und Sie können nicht schreibt wichtige Daten auf die CD. Unterbrechen Sie wäh- aufnehmen. -
Seite 22: Neuen Titelanfang Selbst Festlegen
Beschränkungen, wenn Sie Audiomaterial in Titel unterteilen. Anzahl aufzunehmender Titel beschränken Wenn Sie mit dem CD-RW4U aufnehmen, können Die Zahl der verbleibenden Titel wird rechts in der Zeitanzeige angezeigt. Die hier einstellbare Zahl ist Sie festlegen, wieviele Titel maximal in einem abhängig von der Spezifikation (maximal 99 Titel) -
Seite 23: Titel Ein- Und Ausblenden (Fade-In, Fade-Out)
Auf dem Display erscheint , bis die schen 1 Sekunde und 24 Sekunden in 1-Sekunden- eingestellte Einblendzeit verstrichen ist. Schritten. Das Signal am Ausgang des CD-RW4U wird ent- So stellen Sie die Zeitspanne ein: sprechend dem aufgezeichneten Pegel allmählich lauter. Drücken Sie die... - Seite 24 Achten Sie außerdem bei der Aufnahme von analo- ein Start- oder Endsignal empfangen wird. Erkennt gen Quellen darauf, dass Sie den Schwellenpegel der CD-RW4U, dass das Signal einer CD anliegt, höher als das Grundrauschen des Quellsignals wäh- hält er 2 Sekunden später an (Aufnahmepause).
- Seite 25 Verzögerung zwischen dem Start der Quelle und dem Start des CD-RW4U. Diese Verzögerung ist dadurch bedingt, dass der CD-RW4U die Daten zunächst in einem Puffer speichert, bevor er sie auf die CD schreibt. Die Ver- zögerung gibt also keinen Anlass zur Sorge – alle empfan- genen Audiodaten zwischen den Anfangs- und Endpunkten werden aufgezeichnet.
-
Seite 26: Nach Der Aufnahme
Abschließens hat keine Auswirkung. Wichtig Auf dem Display erscheint Finalize Zur Erinnerung: CD-Rs, die Sie auf dem CD-RW4U abge- . Falls Sie den Vorgang hier abbrechen möch- schlossen haben, können auf gewöhnlichen CD-Playern ten, drücken Sie eine beliebige andere Taste (z.B. -
Seite 27: Löschen
Zeit wird angezeigt. wählen. Sobald der Löschvorgang beendet ist, erscheint Falls Sie den Vorgang hier abbrechen möchten, Complete kurzzeitig die Meldung , anschlie- drücken Sie eine beliebige andere Taste (z.B. die ßend werden wieder Titel und Zeit angezeigt. STOP-Taste). TASCAM CD-RW4U... -
Seite 28: Cd-Rws Auffrischen
Sobald der Vorgang beendet ist, erscheint kurzzei- DISC Sie die -Tasten , bis SKIP tig die Meldung Complete , anschließend REFRESH angezeigt wird. werden wieder Titel und Zeit angezeigt (natürlich sind keine Titel mehr vorhanden und die angezeigte Zeit ist die insgesamt verfügbare Aufnahmezeit). TASCAM CD-RW4U... -
Seite 29: Fehlerbehebung
Symptom mögliche Ursache und Behebung Kein Ton bei der Wiedergabe Die Verbindungen vom CD-RW4U zum Verstärkersystem sind nicht richtig hergestellt, oder der Schal- (die CD spielt und die Zeitan- ter für die Eingangsquelle ist in der falschen Position. zeige zählt hoch) Keine Pegelanzeige beim Ein- Analoge und/oder digitale Pegelregler zu niedrig eingestellt (siehe „Pegel einstellen“... -
Seite 30: Technische Daten
215 mm x 310 mm x 83 mm Macintosh-Platt- Mac OS 9, iBook, iMac oder Power sungen (B x T x H) form: Macintosh G3/G4 Gewicht 3,3 kg Änderungen an Konstruktion und Technischen Daten Betriebstemperatur- 5 °C bis 35 °C vorbehalten. bereich TASCAM CD-RW4U... - Seite 31 CD-RW4U TEAC CORPORATION Phone: (0422) 52-5082 3-7-3, Nakacho, Musashino-shi, Tokyo 180-8550, Japan TEAC AMERICA, INC. Phone: (323) 726-0303 7733 Telegraph Road, Montebello, California 90640 TEAC CANADA LTD. Phone: 905-890-8008 Facsimile: 905-890-9888 5939 Wallace Street, Mississauga, Ontario L4Z 1Z8, Canada TEAC MEXICO, S.A. De C.V Phone: 5-658-1943 Privada De Corina, No.18, Colonia Del Carmen Coyoacon, Mexico DF 04100...
