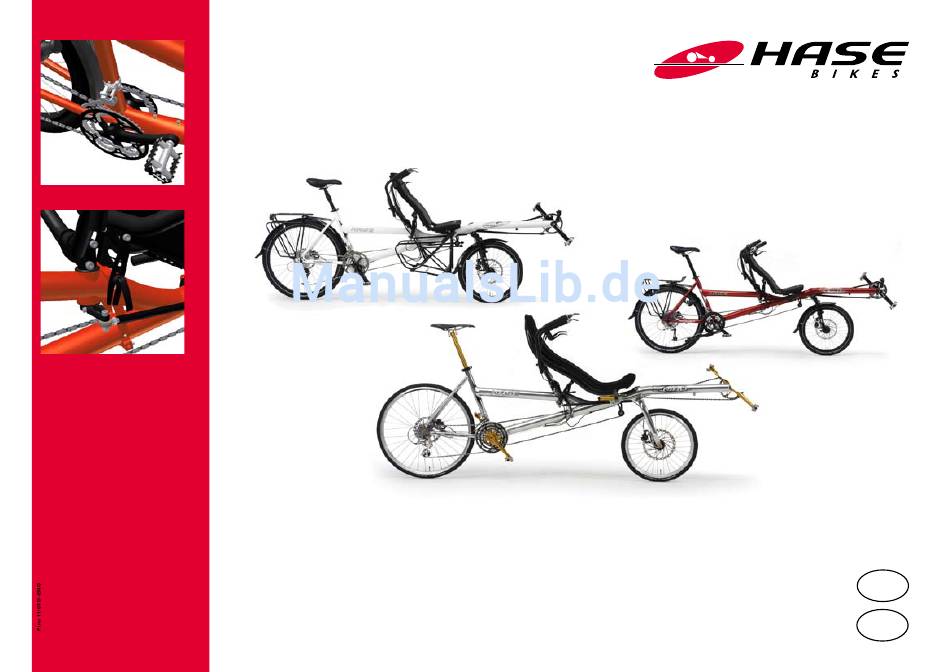

- Seite 1 PINO TOUR PINO ALLROUND PINO FAST PINO Gebrauchsanleitung User´s Manual...
- Seite 2 Gepäckträger (Option) Schaltgriff Luggage Rack Twist shifters Reißverschlusstasche (accessory) Built-in seat pouch Bremsgriff Brake levers Schutzblech (Option) Lenkergriff Fender (accessory) Handlebars Sitz Front seat Kettenschaltung Rohloffschaltung (Option) Rahmentrennung Derailleur gears Rohloff gear hub Frame joint (accessory) Hauptrahmen Frame Sitzverstellung Haltegriff Seat adjustment Seat grip Lowrider (Option)
-
Seite 3: Inhaltsverzeichnis
Inhalt Contents Pino Varianten und Zubehör ......2 Zubehör montieren ........25 Pino Models and Accessories ......2 Installing accessories ........25 Lowrider montieren ............25 Mounting the Lowrider Rack ........25 Sicherheitshinweise........3 Safety information ......... 3 Zweibeinständer und Lowriderstrebe montieren ...26 Mounting the Double Kickstand and Gebrauchsanweisung beachten ........ -
Seite 4: Pino Varianten Und Zubehör
Pino Models and Accessories Zubehör: Gepäckträger + Beleuchtung Accessory: Luggage Rack + Lighting System Zubehör: Lowrider Accessory: Lowrider PINO FAST Rack PINO ALLROUND PINO TOUR Zubehör: Zubehör: Kindertretlager Option: Federgabel Hase-Zweibeinständer + Sicherheitsgurt Zubehör: Mittelständer Zubehör: Flaschenhalter Optional: Suspension Accessory: Children’s Accessory: Zubehör: Transportkoffer... -
Seite 5: Bevor Sie Losfahren... ..................................................... 3 Kindersicherheitsgurte Montieren
Sicherheitshinweise Safety information Gebrauchsanweisung beachten Read User’s Manual Lesen Sie diese Gebrauchsanleitung sorgfältig und machen Sie Read the User’s Manual carefully and familiarize yourself with sich mit dem Fahrzeug praktisch vertraut. Da beim Fahren des the construction and function of the vehicle in practice. Both Tandems beide Piloten aktive Fahrer sind, sollten grundsätz- riders should read the User’s Manual and learn all of the bicy- lich auch beide Fahrer diese Gebrauchsanleitung lesen und alle... -
Seite 6: Bremsen .......................................................................... 4 Schalensitz Montieren
When making repairs or re- beim Austausch oder Reparatur auf folgende Punkte: placing parts, be sure to use only the braking systems specially designed and approved by HASE for the Pino and original Ma- • Es dürfen ausschließlich unsere hauseigenen für das Pino gura brake discs with a diameter of 180 mm in the back and freigegebenen Bremsanlagen verwendet werden. -
Seite 7: Anschnallen ..................................................................... 5 Auspacken Und Lieferumfang Prüfen
Sicherheitshinweise Safety information Geeignete Kleidung und Helm Suitable clothing and helmet Die Benutzer des Pinos sollten eng anliegende Kleidung tra- Pino riders should never wear loose clothing that could get gen, damit sie sich nicht in den Laufrädern oder Antrieb ver- caught in the wheels or gears. -
Seite 8: Belastung Des Pino ......................................................... 6 Pino Allround, Komplett
Das Pino darf nur mit von uns empfohlenen Ersatzteilen und intervals” on page 19. Use only the replacement parts and ac- Zubehör ausgestattet werden. Wenden Sie sich an ihre Fach- cessories recommended by HASE. Consult your bike shop for werkstatt. more information. -
Seite 9: Anpassen An Körpergröße
Anpassen an Körpergröße Adjusting your Pino Die richtige Einstellung des Pinos ist wichtig für das Wohlbe- The proper adjustment of the Pino is important for riding finden und die Leistungsfähigkeit beim Fahren. Das Pino lässt comfort and performance. The Pino can be adjusted to fit rid- sich individuell auf die Körpergröße der fahrenden Personen ers between approx. -
Seite 10: Anpassen An Körpergröße Adjusting Your Pino
Anpassen an Körpergröße Adjusting your Pino Lenker einstellen Adjusting the handlebars Um eine ergonomische Sitzposition zu finden, lassen sich die The height (A), angle (B), and position (C) of the handlebars Lenkergriffe in der Höhe (A) und im Winkel (B) und der ge- can be adjusted in order to create an ergonomic riding posi- samte Lenker in der Neigung (C) verstellen. -
Seite 11: Prüfen Der Sitzposition Des Mitfahrers
Anpassen an Körpergröße Adjusting your Pino Prüfen der Sitzposition des Mitfahrers Checking the seat position of the front rider Setzen Sie sich auf den Sitz des Pinos mit den Füßen auf den Sit in the front seat of the Pino with your feet on the pedals Pedalen und mit den Ballen über der Mitte der Pedalachsen. -
Seite 12: Sitzneigung Einstellen
Anpassen an Körpergröße Adjusting your Pino Sitzneigung einstellen Adjusting the seat angle 1. Open the quick-release on the seat stay (1). 1. Lösen Sie den Schnellspanner der Sitzstrebe (1). 2. Adjust the seat angle to the desired position. 2. Neigen Sie den Sitz in die gewünschte Position. 3. -
Seite 13: Rund Ums Fahren
Rund ums Fahren Riding your Pino Der richtige Luftdruck Correct tire pressure Fahren Sie nur mit dem richtigen Luftdruck. Der Luftdruckbe- The Pino should only be ridden with the correct tire pres- reich ist auf der Reifenflanke angegeben. sure. The tire pressure range is specified on the tire sidewalls. Schaltung Shifting Die Schaltung ermöglicht die Anpassung der eigenen Lei-... -
Seite 14: Schalten Mit Drehgriff
Rund ums Fahren Riding your Pino Schalten mit Drehgriff Shifting gears with the twist shifters Drehen Sie den Drehgriff (1) am rechten Lenkerende gegen Turn the twist shifter (1) on the right handlebar clockwise to den Uhrzeigersinn, dann schalten Sie auf höhere Gänge für shift to a higher gear for faster riding or counterclockwise to schnellere Fahrten um. -
Seite 15: Bremsen
(55 lbs). vier Fahrradtaschen mit einem maximalen Gewicht von 25 kg daran befestigen. For increased stability, we recommend the HASE Double Kickstand, which is mounted behind the front wheel. This Für eine bessere Standfestigkeit empfehlen wir den Hase- Zweibeinständer, der hinter dem Vorderrad angebracht ist. -
Seite 16: Pino Parken
Parking the Pino Mit dem als Zubehör erhältlichen Hase-Zweibeinständer kön- The Pino can be parked securely using the HASE Double nen Sie das Pino sicher abstellen. Der Ständer ist so ausge- Kickstand available as an accessory. The kickstand is designed legt, dass er Belastungen mit Gepäck und Fahrern aushält. -
Seite 17: Rahmen Teilen
Rund ums Fahren Riding your Pino Hinweis: Note: Sollte das Pino noch zu lang sein, dann können Sie den If the Pino is still too long for transport, the frame can Rahmen teilen. also be dismantled. Rahmen teilen Dismantling the frame Der Rahmen des Pinos lässt sich mit wenigen Handgriffen tei- The frame of the Pino can be easily dismantled, making it pos- len. -
Seite 18: Pino In Einem Karton Verpacken
Rund ums Fahren Riding your Pino Pino in einem Karton verpacken Packaging the Pino Der Karton sollte die Innenmaße von mindestens Use a box with internal dimensions of at least 200 x 90 x 20 cm haben. 200 x 90 x 20 cm (78¾” x 35½” x 8”). 1. -
Seite 19: Pino Im Fahrradkoffer Transportieren
Rund ums Fahren Riding your Pino Pino im Fahrradkoffer transportieren Transporting the Pino in a bike case Der Rahmen des Pino ist teilbar, somit lässt er sich ohne grö- The Pino’s frame can be dismantled, allowing it to be eas- ßeren Aufwand auf ein kleines Verpackungsmaß... - Seite 20 Rund ums Fahren Riding your Pino 10. Bauen Sie die Laufräder aus. 10. Remove the wheels. 117 cm 46 in Note: Hinweis: The wheels will fit in the case. We recommend removing 80 cm 31 in Die Laufräder passen in den Koffer hinein. Um die the brake discs in order to protect these sensitive parts empfindlichen Bremsscheiben zu schützen empfehlen wir, from damage.
-
Seite 21: Wartung Und Reparatur
Lassen Sie alle Inspektions- und Wartungsarbeiten von Please have all inspection and maintenance work per- ihrem Hase-Fachhändler durchführen. formed by your authorized Hase retailer. Die erste Inspektion erfolgt nach den ersten 300 km. Alle The first inspection should be performed after the initial 300 weiteren im Abstand von 3000 km oder in einem jährlichen... -
Seite 22: Wartung Und Reparatur Maintenance And Repair
Wartung und Reparatur Maintenance and repair Rundlauf der Laufräder kontrollieren Checking the wheels for lateral/radial true Die Laufräder wurden werkseitig sorgfältig zentriert. Auf- The wheels have been carefully trued prior to shipment. Dur- grund der Belastung setzen sich die Speichen in den Felgensit- ing the break-in period, stress on the wheels may cause the zen nach einer ersten Einfahrphase so, dass die Speichenspan- spokes to settle into the rims so that the spoke tension is no... -
Seite 23: Kettenschaltung Kontrollieren Und Nachstellen
Wartung und Reparatur Maintenance and repair Kettenschaltung kontrollieren und nachstellen Checking and adjusting the derailleur Beachten Sie die beigefügte Betriebsanleitung des Schaltungs- Please note the information provided in the enclosed manual herstellers. Die Kettenschaltung wurde werkseitig sorgfälltig from the gear system manufacturer. The derailleur has been eingestellt. -
Seite 24: Ketten Prüfen
Wartung und Reparatur Maintenance and repair Hinweis: Note: Überlassen Sie eine komplette Neu-Einstellung der Schal- A complete readjustment of the derailleur should only be tung ihrer Fachwerkstatt. Fehleinstellungen können zu performed by a qualified mechanic. Incorrect adjustments schwerwiegenden mechanischen Schäden führen. Beach- can cause serious mechanical damage. -
Seite 25: Vordere Kette Spannen
Wartung und Reparatur Maintenance and repair Hinweis: Note: Bei Regenfahrten wird ein Teil des Schmierstoffes Rain can wash off traces of lubricant, releasing it into abgewaschen und gelangt somit in die Umwelt. Wir emp- the environment. We recommend using biodegradable fehlen biologisch abbaubare Schmierstoffe. -
Seite 26: Dynamo Einstellen (Option)
Wartung und Reparatur Maintenance and repair Dynamo einstellen (Option) Adjusting the dynamo (if applicable) Der Dynamo ist an der rechten Sitzstrebe befestigt. Damit The dynamo is mounted on the right seat stay. In order for der Dynamo korrekt arbeitet, muss die Laufrolle des Dyna- the dynamo to function effectively, the dynamo roller must mos auf der Dynamolauffläche auf der Reifenflanke laufen und contact the wheel within the dynamo roller surface on the... -
Seite 27: Zubehör Montieren
Zubehör montieren Installing accessories Lowrider montieren Mounting the Lowrider Rack 1. Stecken Sie den Halter (1) in die Bohrung und schrauben 1. Insert the rack supports (1) into the holes on either side Sie ihn mit der mitgelieferten Schraube (2) mit einem of the frame and secure them with the enclosed screws Innensechskantschlüssel 3 mm fest. -
Seite 28: Zubehör Montieren Installing Accessories
Zubehör montieren Installing accessories Zweibeinständer und Lowriderstrebe montieren Mounting the Double Kickstand and Lowrider Bars ohne montierten Lowrider Without lowrider rack 1. Stecken Sie den Halter (1) in die Bohrung und schrauben 1. Insert the supports (1) in to the holes on either side of Sie ihn mit der mitgelieferten Schraube (2) mit einem the frame and secure them with the enclosed screws (2) Innensechskantschlüssel 3 mm fest. -
Seite 29: Kindertretlager Montieren
Zubehör montieren Installing accessories Kindertretlager montieren Mounting the Children’s Crankset Für Kinder, die mit ihren Beinen bei der kürzesten Einstellung We offer an additional, adjustable crankset (accessory) for des Rahmens das Tretlager nicht erreichen, bieten wir ein children whose legs are too short to reach the pedals when zusätzliches, verschiebbares Kindertretlager (Zubehör) an. -
Seite 30: Kindersicherheitsgurte Montieren
Zubehör montieren Installing accessories Kindersicherheitsgurte montieren Mounting the Children’s Safety Belt 1. Nehmen Sie die Dreipunkt-Sicherheitsgurte, sie sind 1. Remove the three-point Safety Belt that comes with the Bestandteil im Zubehör Kindertretkurbel, aus der Verpa- Children’s Crankset from its packaging. ckung. -
Seite 31: Ergogriffe Montieren
Zubehör montieren Installing accessories Ergogriffe montieren Mounting the Ergo Grips 1. Nehmen Sie die Ergogriffe aus der Verpackung heraus. 1. Take the grips out of the packaging. 2. Schrauben Sie die Schraube (1) mit einem Innensechskant- 2. Remove the screw (1) from the two halves of the mount- schlüssel 5 mm aus den beiden Hälften des Ergogriffhalters ing clamp using a 5mm Allen key. -
Seite 32: Mounting The Carbon Fiber Seat
3. Richten Sie das Sitzblech (10) wie im Bild B gezeigt aus 3. Position the seat mounting plate (10) as illustrated in Fig. und fixieren Sie es mit dem Schnellspanner. B, and secure it using the quick release mechanism. 4. Montieren Sie den Haltewinkel (11) mit den Schrauben 4. -
Seite 33: Gewährleistung Und Garantiebedingungen
Teil ersetzt. Ausge- • Within the warranty period of 3 years, Hase will repair, or if nec- tauschte Teile gehen in das Eigentum der Fa. Hase über. essary replace any broken frame part free of charge. Any defec- •... -
Seite 35: Ersatzteile
Hase Spezialräder · Hiberniastraße 2 · 45731 Waltrop · Germany · Phone ++49 (0) 23 09 78 25 82 · Fax ++49 (0) 23 09 78 25 86 · info@hasebikes.com · www.hasebikes.com...
