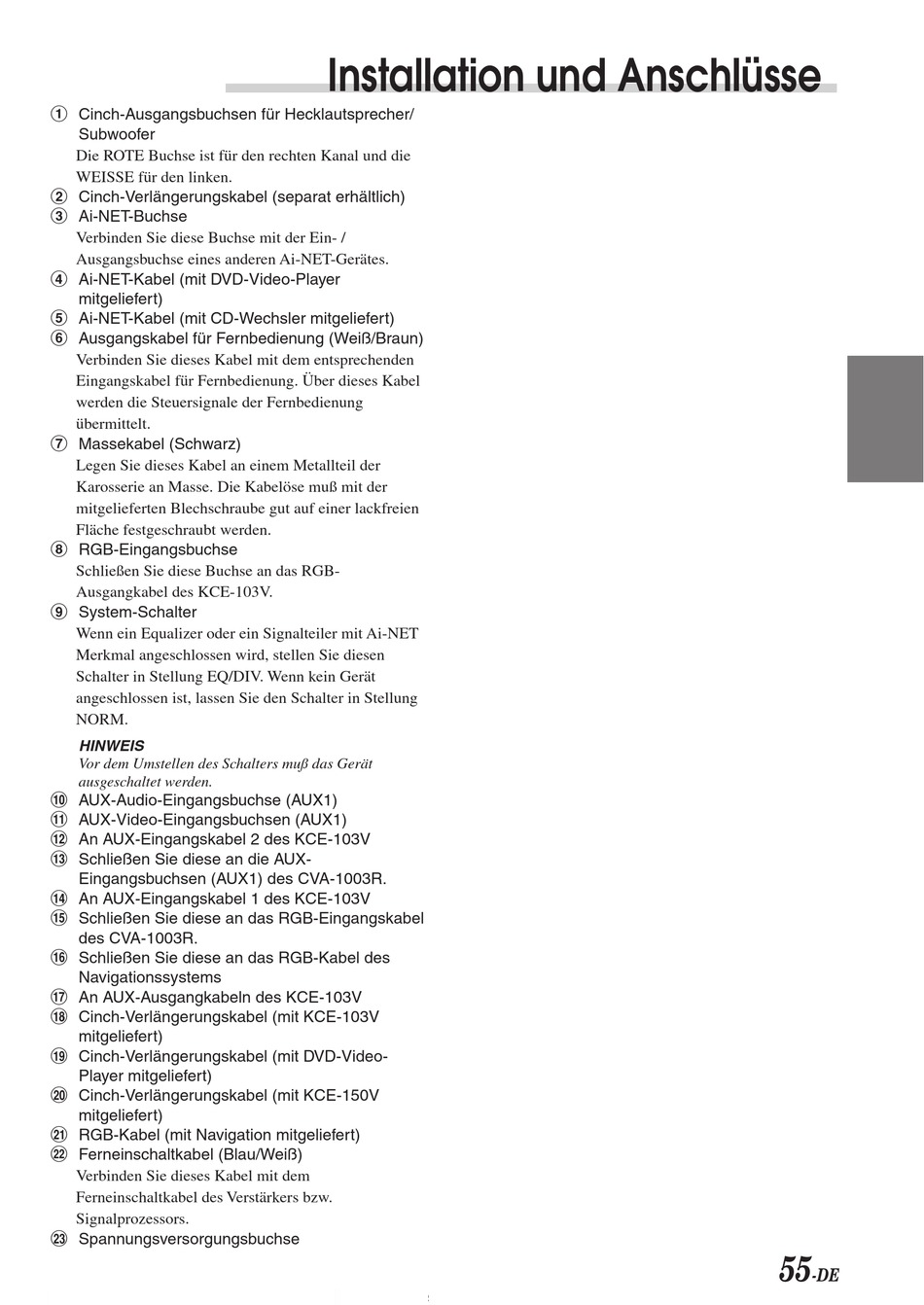

Alpine CVA-1003R Bedienungsanleitung Seite 57

1 Cinch-Ausgangsbuchsen für Hecklautsprecher/
Subwoofer
Die ROTE Buchse ist für den rechten Kanal und die
WEISSE für den linken.
2 Cinch-Verlängerungskabel (separat erhältlich)
3 Ai-NET-Buchse
Verbinden Sie diese Buchse mit der Ein- /
Ausgangsbuchse eines anderen Ai-NET-Gerätes.
4 Ai-NET-Kabel (mit DVD-Video-Player
mitgeliefert)
5 Ai-NET-Kabel (mit CD-Wechsler mitgeliefert)
6 Ausgangskabel für Fernbedienung (Weiß/Braun)
Verbinden Sie dieses Kabel mit dem entsprechenden
Eingangskabel für Fernbedienung. Über dieses Kabel
werden die Steuersignale der Fernbedienung
übermittelt.
7 Massekabel (Schwarz)
Legen Sie dieses Kabel an einem Metallteil der
Karosserie an Masse. Die Kabelöse muß mit der
mitgelieferten Blechschraube gut auf einer lackfreien
Fläche festgeschraubt werden.
8 RGB-Eingangsbuchse
Schließen Sie diese Buchse an das RGB-
Ausgangkabel des KCE-103V.
9 System-Schalter
Wenn ein Equalizer oder ein Signalteiler mit Ai-NET
Merkmal angeschlossen wird, stellen Sie diesen
Schalter in Stellung EQ/DIV. Wenn kein Gerät
angeschlossen ist, lassen Sie den Schalter in Stellung
NORM.
HINWEIS
Vor dem Umstellen des Schalters muß das Gerät
ausgeschaltet werden.
! AUX-Audio-Eingangsbuchse (AUX1)
" AUX-Video-Eingangsbuchsen (AUX1)
# An AUX-Eingangskabel 2 des KCE-103V
$ Schließen Sie diese an die AUX-
Eingangsbuchsen (AUX1) des CVA-1003R.
% An AUX-Eingangskabel 1 des KCE-103V
& Schließen Sie diese an das RGB-Eingangskabel
des CVA-1003R.
( Schließen Sie diese an das RGB-Kabel des
Navigationssystems
) An AUX-Ausgangkabeln des KCE-103V
~ Cinch-Verlängerungskabel (mit KCE-103V
mitgeliefert)
+ Cinch-Verlängerungskabel (mit DVD-Video-
Player mitgeliefert)
, Cinch-Verlängerungskabel (mit KCE-150V
mitgeliefert)
- RGB-Kabel (mit Navigation mitgeliefert)
. Ferneinschaltkabel (Blau/Weiß)
Verbinden Sie dieses Kabel mit dem
Ferneinschaltkabel des Verstärkers bzw.
Signalprozessors.
/ Spannungsversorgungsbuchse
Installation und Anschlüsse
55
-DE
