Zur Verhütung von Störeinstreungen.
• Achten Sie beim Einbau darauf, daß das Gerät und die Anschluß- und Verbindungskabel mindestens
10 cm vom nächsten Kabelbaum des Fahrzeugs entfernt sind.
• Verlegen Sie die Batterieanschlußkabel so weit wie möglich entfernt von anderen Kabeln.
• Schließen Sie das Massekabel an einem Punkt der Karosserie an, der eine ausreichend große Kontaktfläche bietet
(falls erforderlich, Farbe, Verschmutzungen oder Fett an diesem Punkt entfernen).
• Falls Sie ein als Sonderzubehör erhältliches Entstörfilter verwenden, sollten Sie es möglichst weit vom Gerät
entfernt in das Netz schalten. Ihr Alpine-Fachhändler hält eine Reihe wirkungsvoller Entstörfilter bereit und berät
Sie gerne.
• Sollten Sie bezüglich der Entstörung Ihres Fahrzeugs weitere Fragen haben, wenden Sie sich bitte an Ihren
Fachhändler.

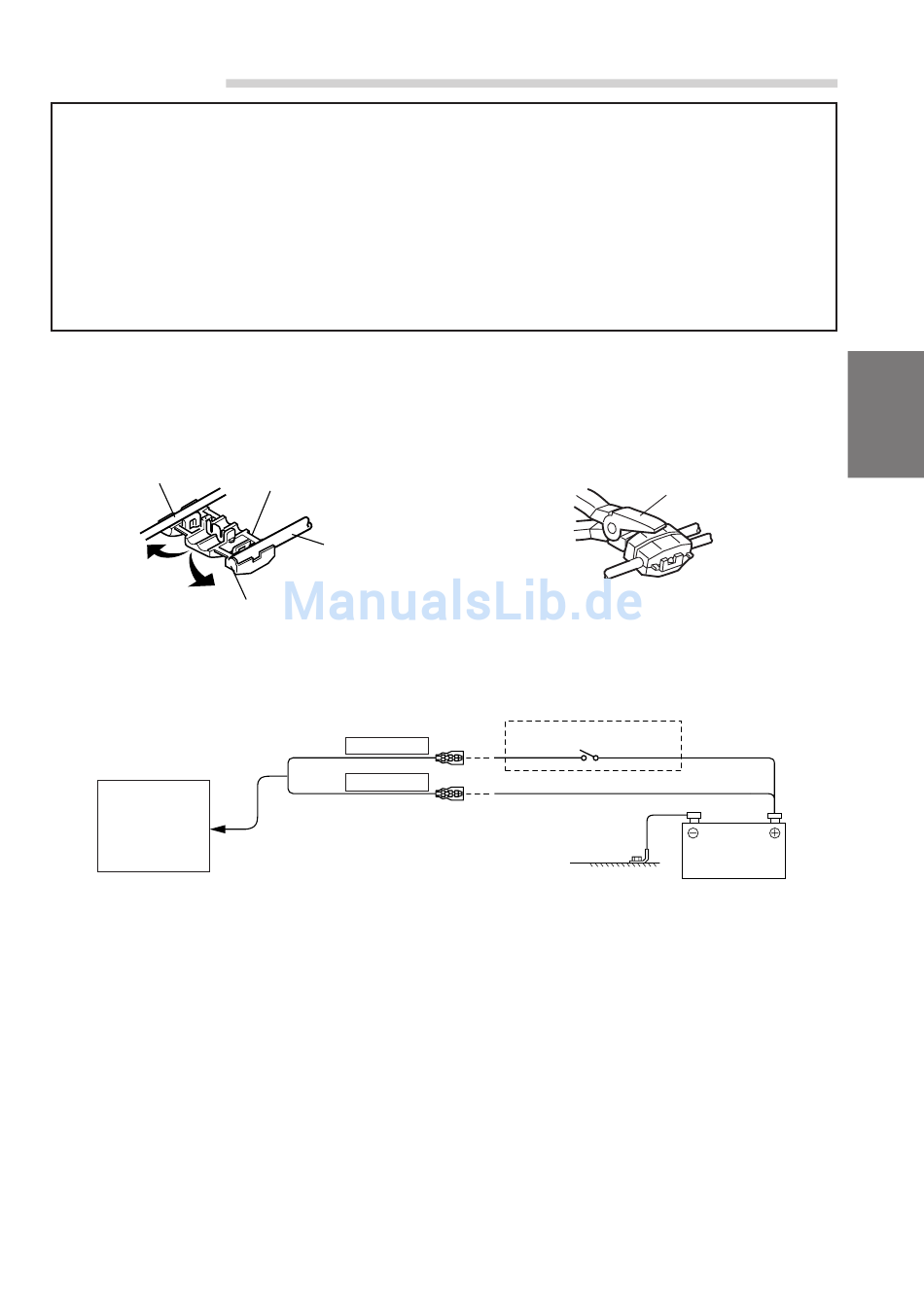

Anschluß an das Feststellbremskabel
Gegebenenfalls mit einer Quetschklemme an das Feststellbremskabel oder dgl. anschließen.
1
Fahrzeugkabel
Anschlußschema für SPST-Schalter (separat erhältlich)
(Falls keine ACC-Spannungsversorgung vorhanden ist)
CVA-1003R
HINWEIS
Wenn Ihr Fahrzeug keine ACC-Spannungversorgung
bietet, schließen Sie das Gerät über einen separat zu
beschaffenden SPST-Schalter (Single-Pole, Single-
Throw) an. Wenn das Zuleitungskabel für geschaltete
Spannungsversorgung (Zündung) direkt mit dem Pluspol
(+) der Batterie verbunden ist, zieht das CVA-1003R
auch im ausgeschalteten Zustand Strom (einige hundert
Milliampere), was ein Entladen der Batterie zur Folge
haben kann.
Installation und Anschlüsse
Quetschklemme
Monitorkabel
Anschlag
ZÜNDUNG
(Rot)
BATTERIE
(Gelb)
2
SPST-Schalter (nicht im Lieferumfang)
Zange
Batterie
