Alpine CVA-1003R Bedienungsanleitung Seite 55

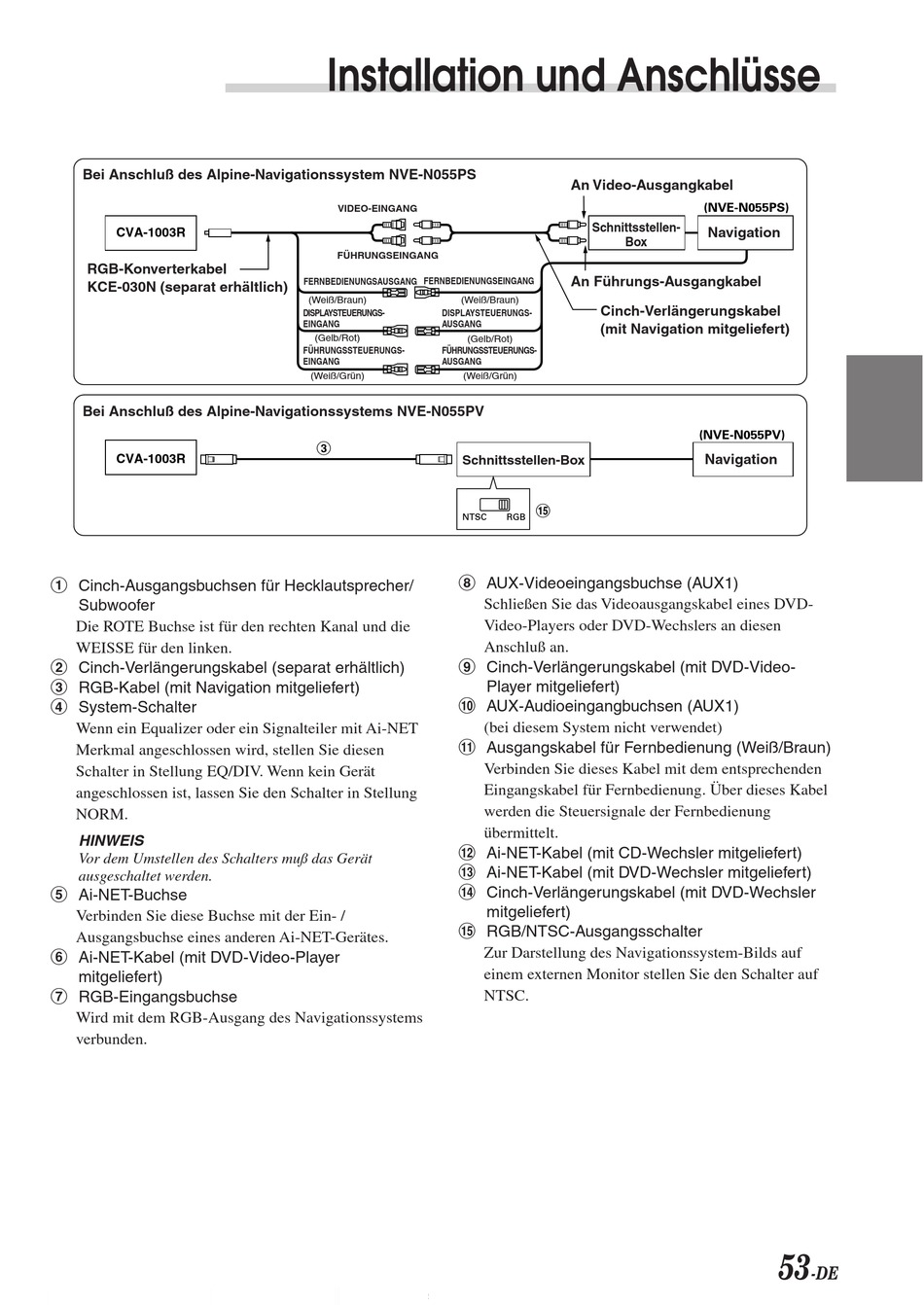

Bei Anschluß des Alpine-Navigationssystem NVE-N055PS
CVA-1003R
RGB-Konverterkabel
KCE-030N (separat erhältlich)
Bei Anschluß des Alpine-Navigationssystems NVE-N055PV
CVA-1003R
1 Cinch-Ausgangsbuchsen für Hecklautsprecher/
Subwoofer
Die ROTE Buchse ist für den rechten Kanal und die
WEISSE für den linken.
2 Cinch-Verlängerungskabel (separat erhältlich)
3 RGB-Kabel (mit Navigation mitgeliefert)
4 System-Schalter
Wenn ein Equalizer oder ein Signalteiler mit Ai-NET
Merkmal angeschlossen wird, stellen Sie diesen
Schalter in Stellung EQ/DIV. Wenn kein Gerät
angeschlossen ist, lassen Sie den Schalter in Stellung
NORM.
HINWEIS
Vor dem Umstellen des Schalters muß das Gerät
ausgeschaltet werden.
5 Ai-NET-Buchse
Verbinden Sie diese Buchse mit der Ein- /
Ausgangsbuchse eines anderen Ai-NET-Gerätes.
6 Ai-NET-Kabel (mit DVD-Video-Player
mitgeliefert)
7 RGB-Eingangsbuchse
Wird mit dem RGB-Ausgang des Navigationssystems
verbunden.
Installation und Anschlüsse
VIDEO-EINGANG
FÜHRUNGSEINGANG
FERNBEDIENUNGSAUSGANG FERNBEDIENUNGSEINGANG
(Weiß/Braun) (Weiß/Braun)
DISPLAYSTEUERUNGS- DISPLAYSTEUERUNGS-
EINGANG AUSGANG
(Gelb/Rot)
(Gelb/Rot)
FÜHRUNGSSTEUERUNGS- FÜHRUNGSSTEUERUNGS-
EINGANG AUSGANG
(Weiß/Grün) (Weiß/Grün)
3
Schnittsstellen-Box
NTSC
8 AUX-Videoeingangsbuchse (AUX1)
9 Cinch-Verlängerungskabel (mit DVD-Video-
! AUX-Audioeingangbuchsen (AUX1)
" Ausgangskabel für Fernbedienung (Weiß/Braun)
# Ai-NET-Kabel (mit CD-Wechsler mitgeliefert)
$ Ai-NET-Kabel (mit DVD-Wechsler mitgeliefert)
% Cinch-Verlängerungskabel (mit DVD-Wechsler
& RGB/NTSC-Ausgangsschalter
An Video-Ausgangkabel
Schnittsstellen-
Box
An Führungs-Ausgangkabel
Cinch-Verlängerungskabel
(mit Navigation mitgeliefert)
&
RGB
Schließen Sie das Videoausgangskabel eines DVD-
Video-Players oder DVD-Wechslers an diesen
Anschluß an.
Player mitgeliefert)
(bei diesem System nicht verwendet)
Verbinden Sie dieses Kabel mit dem entsprechenden
Eingangskabel für Fernbedienung. Über dieses Kabel
werden die Steuersignale der Fernbedienung
übermittelt.
mitgeliefert)
Zur Darstellung des Navigationssystem-Bilds auf
einem externen Monitor stellen Sie den Schalter auf
NTSC.
(NVE-N055PS)
Navigation
(NVE-N055PV)
Navigation
53
-DE
