MIDI FOOT CONTROLLER FCB1010 Bedienungsanleitung

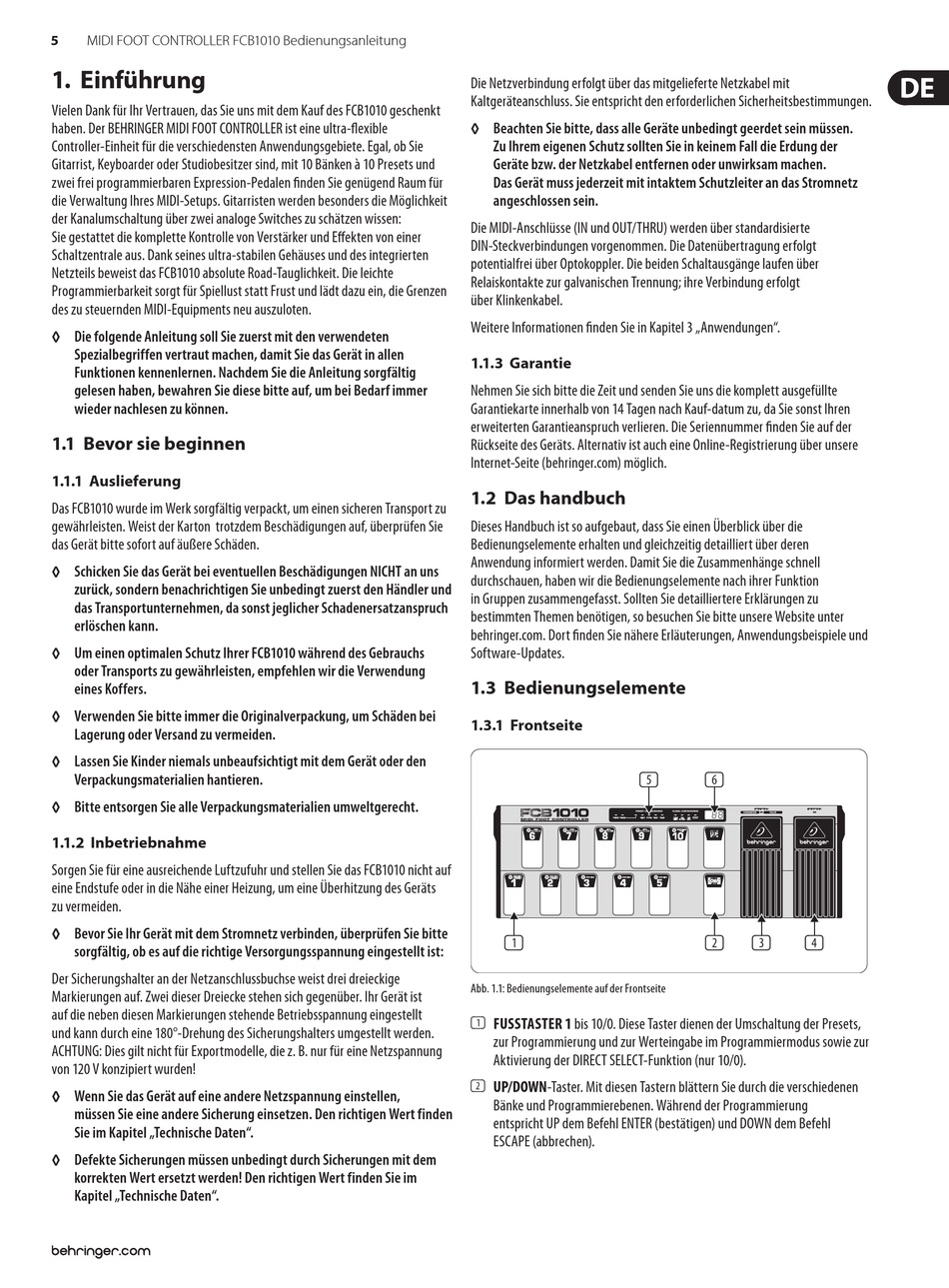

1. Einführung
Vielen Dank für Ihr Vertrauen, das Sie uns mit dem Kauf des FCB1010 geschenkt
haben. Der BEHRINGER MIDI FOOT CONTROLLER ist eine ultra-flexible
Controller-Einheit für die verschiedensten Anwendungsgebiete. Egal, ob Sie
Gitarrist, Keyboarder oder Studiobesitzer sind, mit 10 Bänken à 10 Presets und
zwei frei programmierbaren Expression-Pedalen finden Sie genügend Raum für
die Verwaltung Ihres MIDI-Setups. Gitarristen werden besonders die Möglichkeit
der Kanal umschaltung über zwei analoge Switches zu schätzen wissen:
Sie gestattet die komplette Kontrolle von Verstärker und Effekten von einer
Schaltzentrale aus. Dank seines ultra-stabilen Gehäuses und des integrierten
Netzteils beweist das FCB1010 absolute Road-Tauglichkeit. Die leichte
Programmierbarkeit sorgt für Spiellust statt Frust und lädt dazu ein, die Grenzen
des zu steuernden MIDI-Equipments neu auszuloten.
◊
Die folgende Anleitung soll Sie zuerst mit den verwendeten
Spezialbegriffen vertraut machen, damit Sie das Gerät in allen
Funktionen kennen lernen. Nachdem Sie die Anleitung sorgfältig
gelesen haben, bewahren Sie diese bitte auf, um bei Bedarf immer
wieder nachlesen zu können.

1.1 Bevor sie beginnen

1.1.1 Auslieferung
Das FCB1010 wurde im Werk sorgfältig verpackt, um einen sicheren Transport zu
gewährleisten. Weist der Karton trotzdem Be schädigungen auf, überprüfen Sie
das Gerät bitte sofort auf äußere Schäden.
◊
Schicken Sie das Gerät bei eventuellen Beschädi gun gen NICHT an uns
zurück, sondern benach richtigen Sie unbedingt zuerst den Händler und
das Transportunternehmen, da sonst jeglicher Schaden ersatzanspruch
erlöschen kann.
◊
Um einen optimalen Schutz Ihrer FCB1010 während des Gebrauchs
oder Transports zu gewährleisten, empfehlen wir die Verwendung
eines Koffers.
◊
Verwenden Sie bitte immer die Original verpackung, um Schäden bei
Lagerung oder Versand zu vermeiden.
◊
Lassen Sie Kinder niemals unbeaufsichtigt mit dem Gerät oder den
Verpackungsmaterialien hantieren.
◊
Bitte entsorgen Sie alle Verpackungsmaterialien umweltgerecht.
1.1.2 Inbetriebnahme
Sorgen Sie für eine ausreichende Luftzufuhr und stellen Sie das FCB1010 nicht auf
eine Endstufe oder in die Nähe einer Heizung, um eine Überhitzung des Geräts
zu vermeiden.
◊
Bevor Sie Ihr Gerät mit dem Stromnetz verbinden, überprüfen Sie bitte
sorgfältig, ob es auf die richtige Versorgungsspannung eingestellt ist:
Der Sicherungshalter an der Netzanschlussbuchse weist drei dreieckige
Markierungen auf. Zwei dieser Dreiecke stehen sich gegenüber. Ihr Gerät ist
auf die neben diesen Markierungen stehende Betriebsspannung eingestellt
und kann durch eine 180°-Drehung des Sicherungshalters umgestellt werden.
ACHTUNG: Dies gilt nicht für Exportmodelle, die z. B. nur für eine Netzspannung
von 120 V konzipiert wurden!
◊
Wenn Sie das Gerät auf eine andere Netzspannung einstellen,
müssen Sie eine andere Sicherung einsetzen. Den richtigen Wert finden
Sie im Kapitel „Technische Daten".
◊
Defekte Sicherungen müssen unbedingt durch Sicherungen mit dem
korrekten Wert ersetzt werden! Den richtigen Wert finden Sie im
Kapitel „Technische Daten".
Die Netzverbindung erfolgt über das mitgelieferte Netzkabel mit
Kaltgeräteanschluss. Sie entspricht den erforderlichen Sicherheitsbestimmungen.
◊
Beachten Sie bitte, dass alle Geräte unbedingt geerdet sein müssen.
Zu Ihrem eigenen Schutz sollten Sie in keinem Fall die Erdung der
Geräte bzw. der Netzkabel entfernen oder unwirksam machen.
Das Gerät muss jederzeit mit intaktem Schutzleiter an das Stromnetz
angeschlossen sein.
Die MIDI-Anschlüsse (IN und OUT/THRU) werden über standardisierte
DIN-Steckverbindungen vorgenommen. Die Datenübertragung erfolgt
potentialfrei über Optokoppler. Die beiden Schaltausgänge laufen über
Relaiskontakte zur galvanischen Trennung; ihre Verbindung erfolgt
über Klinkenkabel.
Weitere Informationen finden Sie in Kapitel 3 „Anwendungen".
1.1.3 Garantie
Nehmen Sie sich bitte die Zeit und senden Sie uns die komplett ausgefüllte
Garantiekarte innerhalb von 14 Tagen nach Kauf-datum zu, da Sie sonst Ihren
erweiterten Garantieanspruch verlieren. Die Seriennummer finden Sie auf der
Rückseite des Geräts. Alternativ ist auch eine Online-Registrierung über unsere
Internet-Seite (behringer.com) möglich.

1.2 Das handbuch

Dieses Handbuch ist so aufgebaut, dass Sie einen Überblick über die
Bedienungselemente erhalten und gleichzeitig detailliert über deren
Anwendung informiert werden. Damit Sie die Zusammen hänge schnell
durchschauen, haben wir die Bedienungs elemente nach ihrer Funktion
in Gruppen zusammengefasst. Sollten Sie detailliertere Erklärungen zu
bestimmten Themen benötigen, so besuchen Sie bitte unsere Website unter
behringer.com. Dort finden Sie nähere Erläuterungen, Anwendungsbeispiele und
Software-Updates.

1.3 Bedienungselemente

1.3.1 Frontseite
(5)
(1)
Abb. 1.1: Bedienungselemente auf der Frontseite
(1) FUSSTASTER 1 bis 10/0. Diese Taster dienen der Umschal tung der Presets,
zur Programmierung und zur Werteingabe im Programmiermodus sowie zur
Aktivierung der DIRECT SELECT-Funktion (nur 10/0).
(2) UP/DOWN-Taster. Mit diesen Tastern blättern Sie durch die verschiedenen
Bänke und Programmierebenen. Während der Programmierung
entspricht UP dem Befehl ENTER (bestätigen) und DOWN dem Befehl
ESCAPE (abbrechen).
(6)
(2) (3) (4)
