MIDI FOOT CONTROLLER FCB1010 Bedienungsanleitung
Taster Vorkonfiguration
1 + 6 Produkte der V-AMP-Familie
1 + 7 BEHRINGER Gitarren-Amps
1 + 8 Produkte aus der BASS V-AMP-Reihe
Tab. 2.5: Tastenkombinationen beim Reset
Halten Sie die jeweiligen Fußtaster beim Einschalten des Gerätes für etwa
2,5 Sek. gedrückt. Im Display erscheint „09" bis „00" und die Punkte blinken.
Wenn die Punkte erlöschen, ist das FCB1010 auf die Werkseinstellungen
zurückgesetzt und betriebsbereit.
2.9 Kalibrierung der expression-pedale
A und B
Sollten es bei der Benutzung der Expression-Pedale Probleme mit der flüssigen
und exakten MIDI-Controller-Datenübertragung geben, so empfehlen wir
Ihnen, eine Kalibrierung der Pedale vorzunehmen. Die Kalibrierung der
Expression-Pedale Ihres FCB1010 erfolgt, nachdem der Selbsttest des Gerätes
abgeschlossen ist.
◊
Ab der Software-Version 1.4 kann die Kalibrierungs-funktion auch
direkt durch Halten der Tasten-kombination 1 + 5 beim Einschalten
angewählt werden. Hat Ihr FCB1010 die Software-Version 1.4 oder
höher, fahren Sie bitte bei Punkt 5 fort. Welche Funktion für Ihr
FCB1010 die richtige ist, lässt sich einfach herausfinden, indem Sie
erst die Tasten kombination 1 + 5 ausprobieren. Wenn das Gerät nicht
reagiert, beginnen Sie die Kalibrierung mit Punkt 1.
•
Halten Sie beim Einschalten des Gerätes die Taster 1 und 3 gedrückt.
Das FCB1010 befindet sich nun im Selbsttest-Modus, wobei sämtliche LEDs
getestet werden
• Bitte warten Sie, bis alle LEDs der Taster leuchten. Danach drücken Sie alle
Taster, einschließlich des UP/ENTER- und DOWN/ESCAPE-Tasters, so dass alle
LEDs ausgeschaltet sind
• Warten Sie einen Moment, bis der Relais-Test abge schlossen ist (man hört
vier leise Klickgeräusche). Das Display zeigt F1 an, wenn keine MIDI-
Verbindung besteht. Haben Sie MIDI Out mit MIDI In verbunden, zeigt das
Display A1 an. Die MIDI-Anschlüsse arbeiten dann korrekt
• Drücken Sie den DOWN/ESCAPE-Taster einmal
• Stellen Sie das Expression-Pedal A auf den niedrigsten Wert ein
(Pedal geöffnet), die VALUE 1-LED leuchtet. Ist der Wert eingestellt,
drücken Sie den UP/ENTER-Taster
• Stellen Sie das Expression-Pedal A auf den höchsten Wert ein
(Pedal vollständig heruntergedrückt), die VALUE 2-LED leuchtet. Ist der
Wert eingestellt, drücken Sie den UP/ENTER-Taster
• Stellen Sie das Expression-Pedal B auf den niedrigsten Wert ein. Ist der Wert
eingestellt, drücken Sie den UP/ENTER-Taster
• Stellen Sie das Expression-Pedal B auf den höchsten Wert ein. Ist der Wert
eingestellt, drücken Sie den UP/ENTER-Taster
Die Expression-Pedale sind jetzt kalibriert.

3. Anwendungen

In diesem Kapitel werden einige Anwendungsbespiele vorgestellt, die Ihnen
beim Aufbau Ihres MIDI-Setups helfen sollen.
Mit dem FCB1010 können Sie Ihr gesamtes Equipment, das über MIDI-Anschlüsse
verfügt, steuern. Dabei reicht es aus, wenn die Geräte, die Sie steuern möchten,
über eine MIDI IN-Buchse verfügen.
Es laufen keine Audiosignale durch das FCB1010, folglich findet auch keine
Signalbearbeitung statt. Das FCB1010 übermittelt lediglich Steuerdaten an
Ihr MIDI-Equipment, um beispielsweise Presets aufzurufen, Effekte ein- oder
auszuschalten oder die Lautstärke zu ändern. Nähere Erläuterungen finden Sie im
Kapitel 4 „MIDI – Ein Standard, Eine Revolution".

3.1 Einfaches setup

Midi In
GUITAR AMPLIFIER GTX60
MIDI FOOT CONTROLLER FCB1010

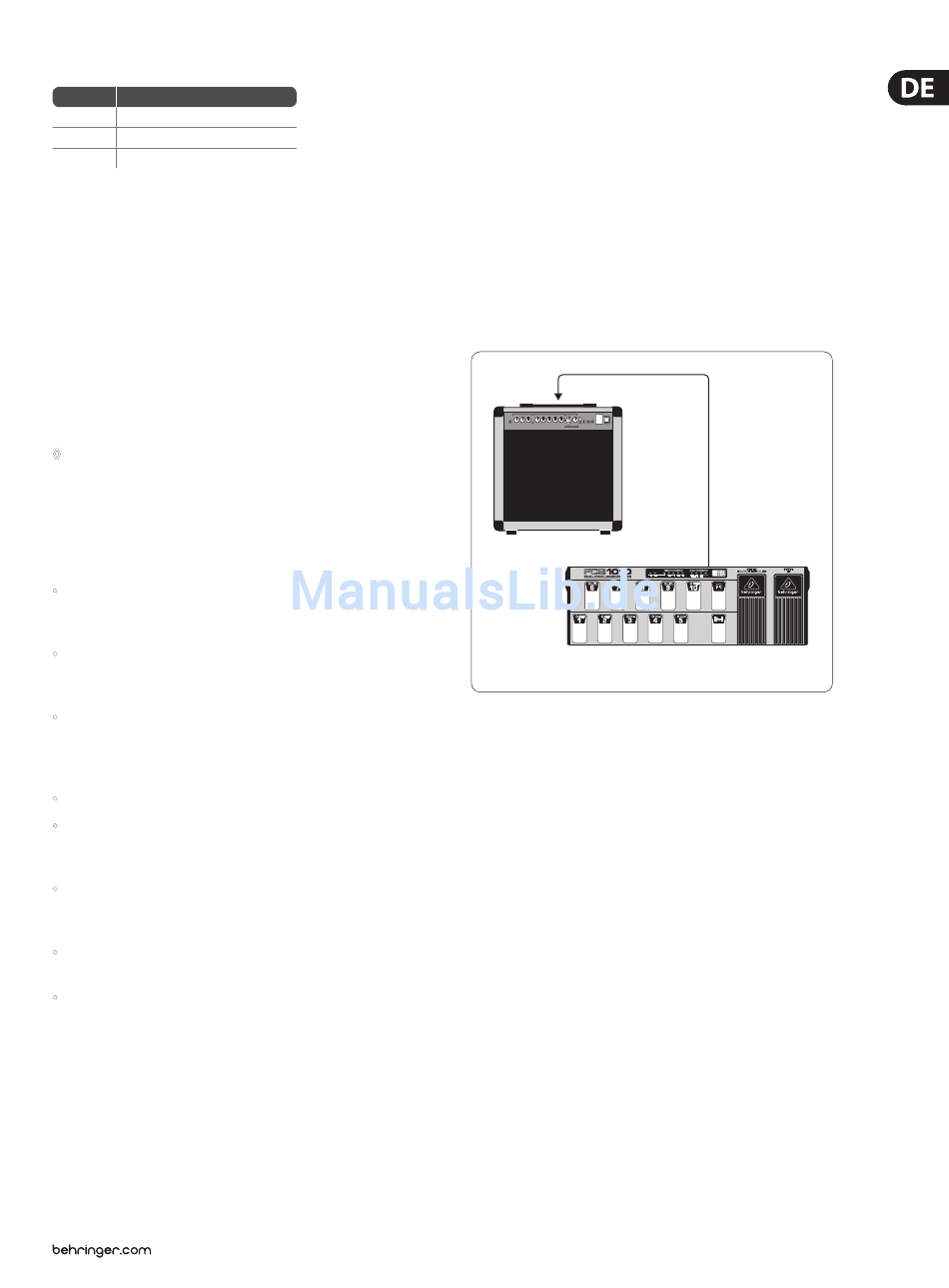

Abb. 3.1: Setup mit Gitarren-Amp
In diesem Beispiel wird das FCB1010 dazu genutzt, einen MIDI-fähigen Gitarren-
Amp zu steuern.
Schließen Sie Ihre Gitarre, wie gewohnt, an Ihren Verstärker an. Verbinden Sie,
wie in Abb. 3.1 gezeigt, die MIDI OUT-Buchse des FCB1010 mit dem MIDI IN
Ihres Amps. Verwenden Sie hierzu ein handelsübliches, 5-poliges MIDI-
Kabel. Programmieren Sie das FCB1010 wie in Kapitel 2.4 beschrieben.
Welche Funktionen Ihres Gitarren-Amps Sie über MIDI steuern können,
entnehmen Sie bitte der Bedienungsanleitung Ihres Gitarren-Amps.
Midi Out
