Behringer V-TONE BASS DRIVER DI BDI21 Bedienungsanleitung

V-TONE BASS DRIVER DI BDI21
Bass Amp Modeler/Direct Recording Preamp/DI Box
Vielen Dank für Dein Vertrauen in BEHRINGER-Produkte, das Du mit dem Kauf
des V-TONE BASS BDI21 zum Ausdruck gebracht hast. Dieser hoch qualitative
Bass-Driver eignet sich für alle Bassisten mit hohen Ansprüchen an Sound und
Flexibilität. Die integrierte Röhrensimulation produziert den typischen Klang
eines mikrofonierten Röhrenbass verstärkers, und mit Hilfe des 2-Band EQs
(inklusive Presence-Regelung) und dem separaten Drive-Regler erzielst Du jeden
gewünschten Sound, von Vintage bis Modern. Zusätzlich kann der BDI21 im
Bypass-Modus als neutrale Standard-DI-Box verwendet werden.
Eine DI-Box ermöglicht es, ein Signal direkt von einer hoch-ohmigen,
unsymmetrischen Leitung abzugreifen. Von dort aus kann man es direkt in den
Mischpulteingang einspeisen, ohne dafür ein Mikrofon benutzen zu müssen.
Ob auf der Bühne, im Studio, bei der Probe oder zum Üben, BEHRINGERs V-TONE
BASS BDI21 ist ein "Muss" für all diejenigen, die mit minimalem Aufwand
maximale Ergebnisse erzielen wollen.

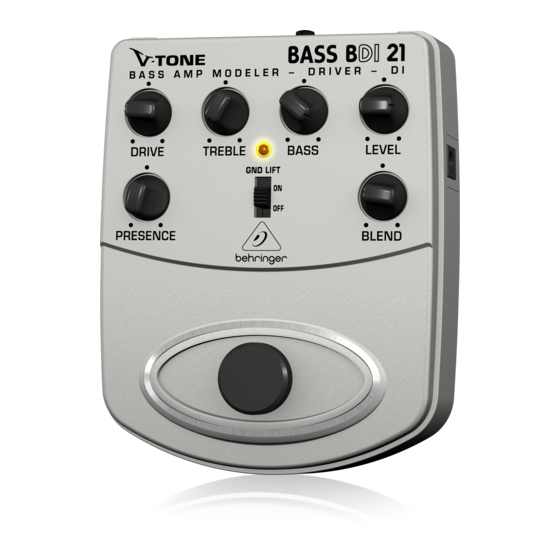

1. Bedienungselemente
(2)
(1)
(4)
Bedienungselemente
(1) Der DRIVE-Regler bestimmt die Vorverstärkung und somit den Overdrive-
Effekt, ähnlich wie die Vorstufe eines Röhrenverstärkers.
(2) Der TREBLE-Regler erlaubt eine Anhebung/Absenkung der hohen
Frequenzen (±12 dB).
(3) Der BASS-Regler regelt die tiefen Frequenzen des Signals (±12 dB).
(4) Der PRESENCE-Regler bestimmt den Anteil der hoch frequenten Obertöne
für einen präsenteren Klang und mehr "Attack".
(5) Der LEVEL-Regler regelt die Ausgangslautstärke des BDI21.
(6) Mit dem BLEND-Regler aktivierst Du die integrierte Röhrensimulation.
Diese verleiht Deinem Bass den Sound eines mikrofonierten
Röhrenbassverstärkers.
(7) Mit dem GND LIFT-Schalter kannst Du die Masse verbindung zwischen
Eingang und Ausgang unterbrechen. Je nachdem, wie die angeschlossenen
Geräte geerdet sind, lassen sich damit Brummgeräusche oder Masse-
schleifen verhindern.
(8) Nutze den Fußschalter, um alle klangbeeinflussenden Funktionen (EQ,
DRIVE, Röhrensimulation) zu aktivieren/deaktivieren. Im Bypass-Modus
arbeitet die BDI21 als neutrale Standard-DI-Box.
(9) Diese LED leuchtet bei aktiviertem Effekt (siehe (8)).
(10)
Anschlüsse
(10) Diese 6,3-mm-Monoklinkenbuchse (INPUT) dient zum Anschluss Deines
(11) Der BAL OUT-Anschluss ist der symmetrische Ausgang des BDI21 mit
(12) Dieser 6,3-mm-Monoklinkenanschluss (OUT) wird mit dem Eingang Deines
(3)
(5)
(9)
(6)
(7)
(14)
(8)
Unterseite der BDI21
(13) SERIENNUMMER. Die Seriennummer des BDI21 befindet sich auf der
(14) BATTERIEFACH. Entferne die Abdeckung, um die 9 V Batterie zu
◊
Netzanschluss
(15) Die DC IN-Buchse dient zum Anschluss eines 9 V-Adapters
Basses oder anderer Signalquellen.
Mikrofonpegel. Der Anschluss ans Mischpult sollte über ein herkömmliches,
symmetrisches XLR-Kabel hoher Qualität erfolgen.
Bassverstärkers verbunden.
Unterseite des Geräts.
installieren bzw. zu ersetzen (siehe hierzu auch Kapitel "INBETRIEBNAHME").
Sobald die INPUT-Buchse belegt wird, ist der BDI21 aktiviert.
Bei herausgezogenem Stecker wird die Batterie nicht
mehr beansprucht. Daher besitzt der BDI21 keinen On/Off-Schalter.
Wenn das Gerät nicht benutzt wird, sollte daher der Stecker
herausgezogen werden, um Batteriestrom zu sparen.
(15)
(nicht im Lieferumfang enthalten). Weitere Angaben hierzu
findest Du in Kapitel "INBETRIEBNAHME".
(12)
(11)
(13)
