Inbetriebnahme
Centronics-Parallelport
Die Kabel werden getrennt an den Scanner und den Drucker angeschlossen. Wir empfehlen
Ihnen, zuerst die Kabel des Scanner-Teils anzuschließen.

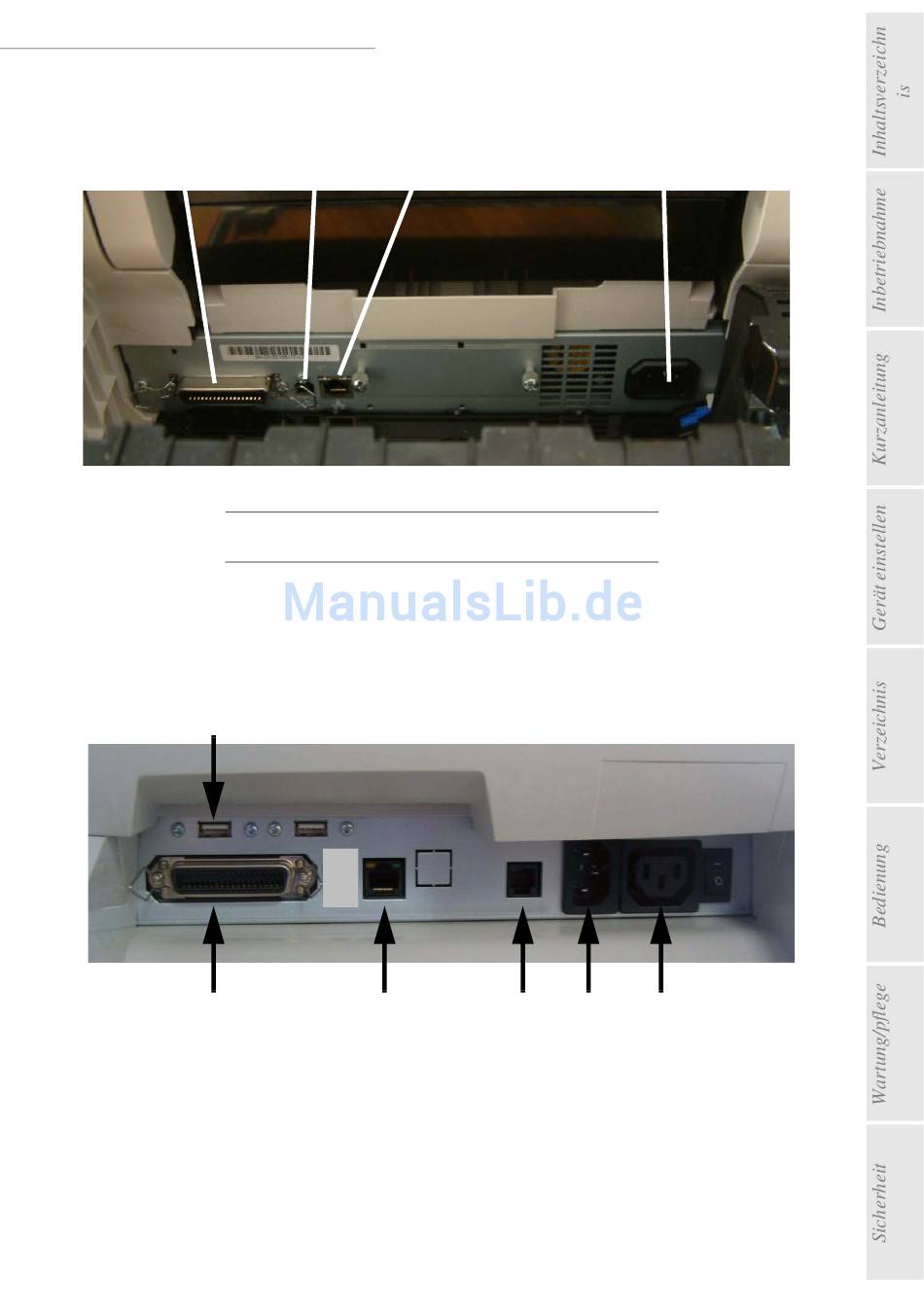

Anschluss der Kabel an den Scanner

6
1
+
Achten Sie darauf, dass die Schalter des Scanners und des Druckers auf "O" stehen.
+
1 - Stecken Sie das Centronics-Kabel in den Scanner und verriegeln Sie es mit den beiden
Metallklammern.
+
2 - Stecken Sie das LAN-Kabel (nicht mitgeliefert) in die LAN-Buchse des Scanners ein.
+
3 - Stecken Sie das Telefonkabel in die Telefonbuchse des Scanners ein.
+
4 - Stecken Sie das Netzkabel in die Netzbuchse des Scanners ein.
USB-Port LAN-Buchse
A
NSCHLÜSSE
2
1-9
Netzkabelbuchse
3 4 5
